LM358P

LM358P 产品概述

LM358P 是由德州仪器（Texas Instruments）推出的一款通用双路运算放大器，广泛应用于各种电子电路中。其卓越的性能、灵活的供电选项和相对宽广的工作温度范围，使其成为众多电子设计方案的理想选择。

基本特性

LM358P 的主要特点包括：

1. 输出电流: 每通道最大输出电流为 40mA，能够驱动较大的负载，非常适用于需要驱动能力的应用场合。

2. 工作电压: 支持单电源和双电源供电配置，工作电压范围从 3V 到 30V（单电源），及 ±1.5V 到 ±15V（双电源），其灵活性为设计人员提供了更多选择。

3. 压摆率: 在 0.3V/µs 的压摆率下，LM358P 可快速响应输入信号的变化，适合低频应用。虽然其压摆率不及一些高性能放大器，但其设计更适合低速、低功耗的应用场合。

4. 增益带宽积: 增益带宽积为 700kHz，使得该放大器在中等频率范围内具有良好的增益性能，能够满足多数普通应用的需求。

5. 输入特性: 输入偏置电流低至 20nA，这使其适合在高阻抗信号源的应用场景中使用，特别是在音频、传感器和各种测量设备中。

6. 输入补偿: 具备 3mV 的输入补偿，使其具备在较大频带内保持稳定的性能，进一步增强了其适用性。

7. 工作温度范围: 设计的工作温度范围为 0°C 至 70°C，适合于大多数工业和消费类电子产品。

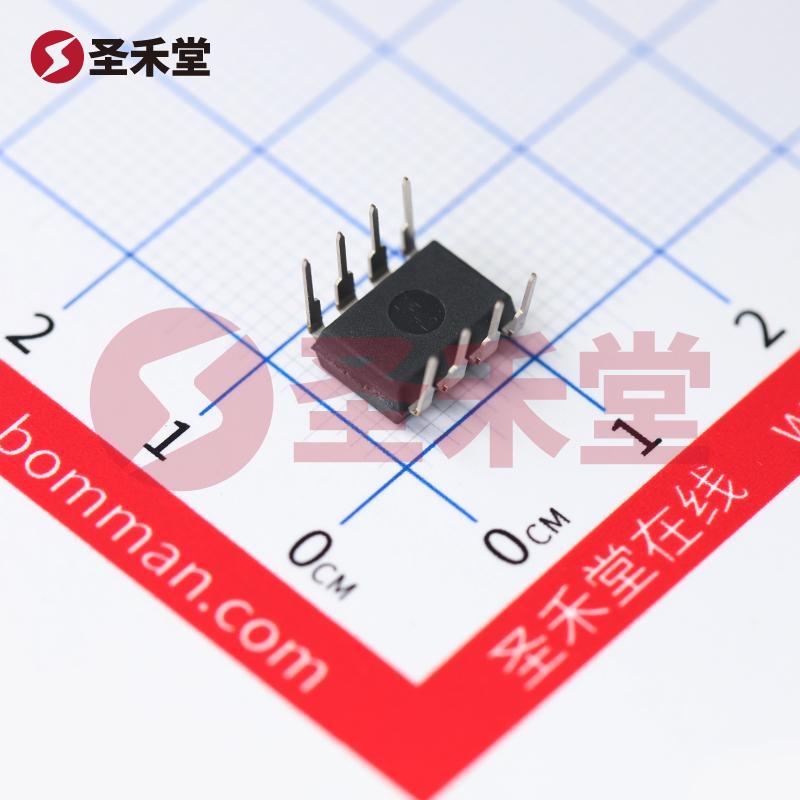

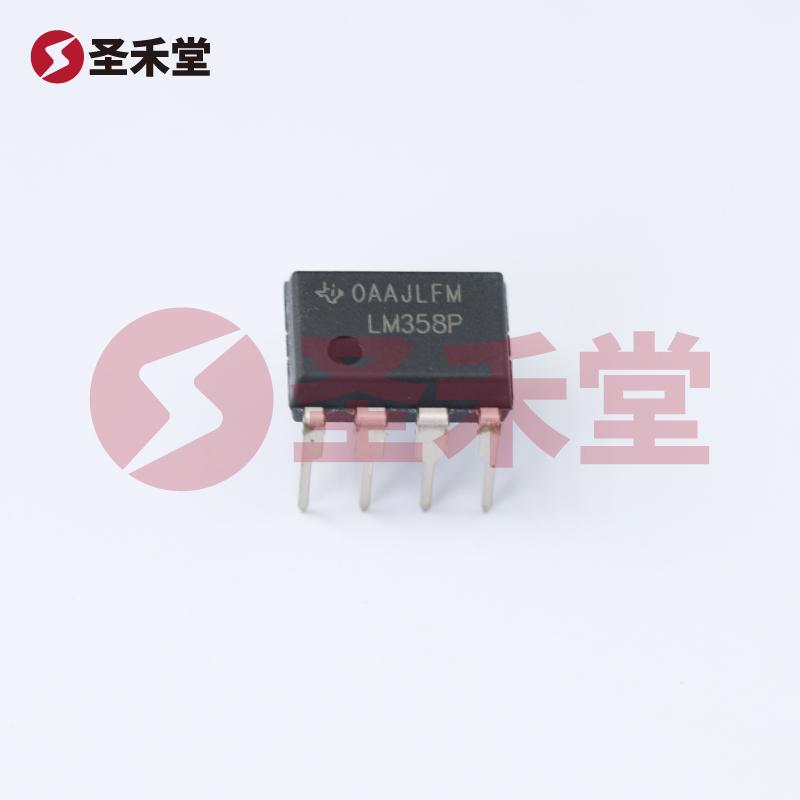

8. 封装与安装: LM358P采用 8-PDIP（塑料双列直插封装）封装，便于焊接与集成在各种电路板上，适合于大规模的生产与应用。

应用领域

LM358P 被广泛应用于多种领域，其应用案例包括但不限于：

• 信号调理: 作为前置放大器，用于处理来自传感器（如温度传感器、压力传感器等）和音频信号的变化。
• 滤波器设计: 可被用于设计主动滤波器，以精确控制信号的频率特性。
• 比较器应用: 由于其输出的特性，LM358P 能够在某些情况下充当电压比较器，监测电压水平的变化。
• 音频应用: 适合于低功耗音频前端处理，提升信号强度以适配后续放大阶段。
• 教育与实验: 由于其成本低廉及易于使用，LM358P 常被用作电子工程教育及实验中的基本元件。

结论

LM358P 是一款性价比极高的运算放大器，其全面的性能特征使其能够适应各种电路设计需求。无论是工业应用还是消费电子产品，LM358P 都能够提供有效的解决方案。随着电子技术的不断进步，LM358P 的可靠性与多样化的应用，即使在今天的市场上，依然占据着重要位置。通过正确的电路设计与应用，它将为用户的项目提供可预见的性能和稳健的解决方案，帮助其实现更高的设计目标。
