UMD22NTR

UMD22NTR 产品概述

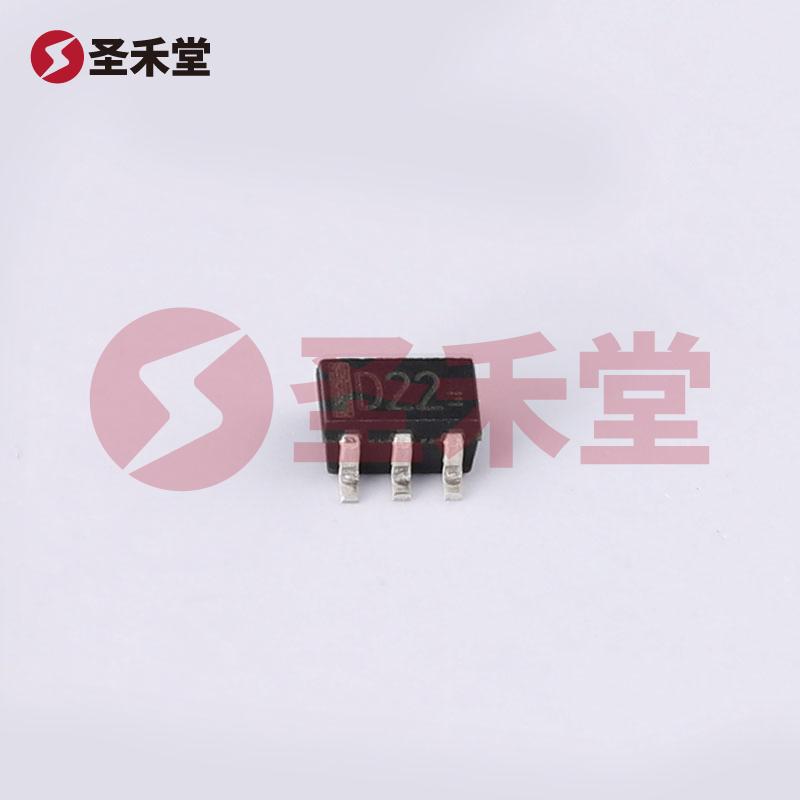

UMD22NTR 是一款高性能数字晶体管，来自知名电子元器件制造商——ROHM（罗姆）。该产品采用6-TSSOP封装（也称为SC-70-6或SOT-363），专为占用空间有限、对功耗和性能有高要求的电子设备而设计。这款晶体管集成了1个NPN和1个PNP预偏置，适合多种应用场景，如开关电路、信号放大以及数字电路的驱动等。

基本特点与参数

1. 类型与配置： UMD22NTR 提供了1个NPN和1个PNP晶体管的配置，这种组合对于需要双向信号处理的电路非常理想。预偏压式设计使得此类晶体管在工作时能够更稳定可靠，特别是在需要快速开关的应用中。

2. 电流与电压规格：

   • 集电极电流（Ic）：最大值为100mA，适合大多数中小功率设备的驱动需求。
   • 集射极击穿电压（Vce）：最大为50V，可以满足一般电子电路对电压的控制标准。
   • 集电极截止电流：最大500nA的截止电流意味着在关闭状态下，UMD22NTR的漏电流非常低，从而提高了电源的使用效率。

3. 增益与饱和压降：

   • DC电流增益（hFE）：至少为80 @ 10mA，5V，表明在该配置下能够提供良好的信号放大能力。
   • Vce饱和压降：最大300mV @ 250µA，5mA，这一特性对于控制信号和电源损耗至关重要，使得器件在保持低功耗的同时，实现快速的开关响应。

4. 频率响应： UMD22NTR的频率跃迁特性达到250MHz，适合高频信号处理，能够满足现代数字电路对速率和带宽的严格要求。

5. 功率与热管理： 产品的最大功率限制为150mW，确保其在高负载条件下依然能够安全工作，良好的热管理使其适合长期稳定的应用环境。

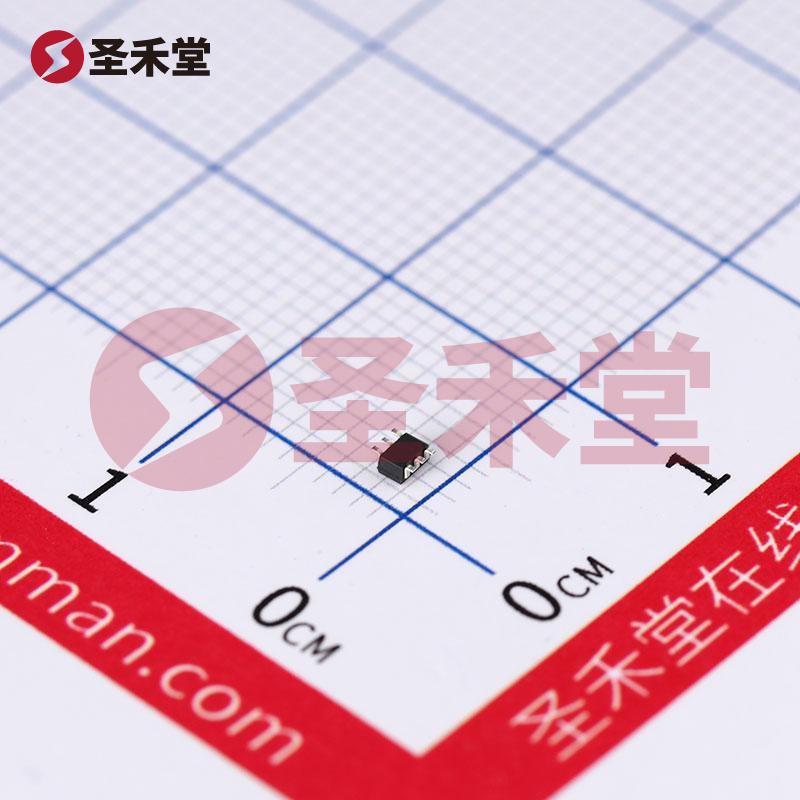

6. 封装与安装： UMD22NTR采用表面贴装型设计（UMT6），这种紧凑的封装不仅减少了 PCB 设计空间的占用，而且简化了自动化组装和焊接过程，提高了生产效率。

应用场景

UMD22NTR 适用的应用场景十分广泛，包括但不限于：

• 开关电源：因其高效能和低漏电流特性，在电源管理系统中极为理想。
• 信号放大：可以用作高频信号的放大器，非常适合射频和无线通讯设备。
• 数字电路驱动：适合用于数字逻辑电路中，实现数据传输与控制功能。
• 小型化电子产品：因其小型化设计，适用于需要节省空间的手机、平板电脑等便携式设备中。

结论

UMD22NTR 是一款卓越的数字晶体管，结合ROHM的高品质标准与先进的技术，提供了强大的性能与灵活性。无论是在消费电子、工业控制还是通信设备中，UMD22NTR 都能发挥出色的作用，帮助设计师实现高效、稳定的电路设计。其简化的封装、低功耗特性及优秀的频率性能，使其成为现代电子设计中不可或缺的一部分。
