BAT46WJ,115

产品概述：BAT46WJ,115 肖特基二极管

一、基础信息

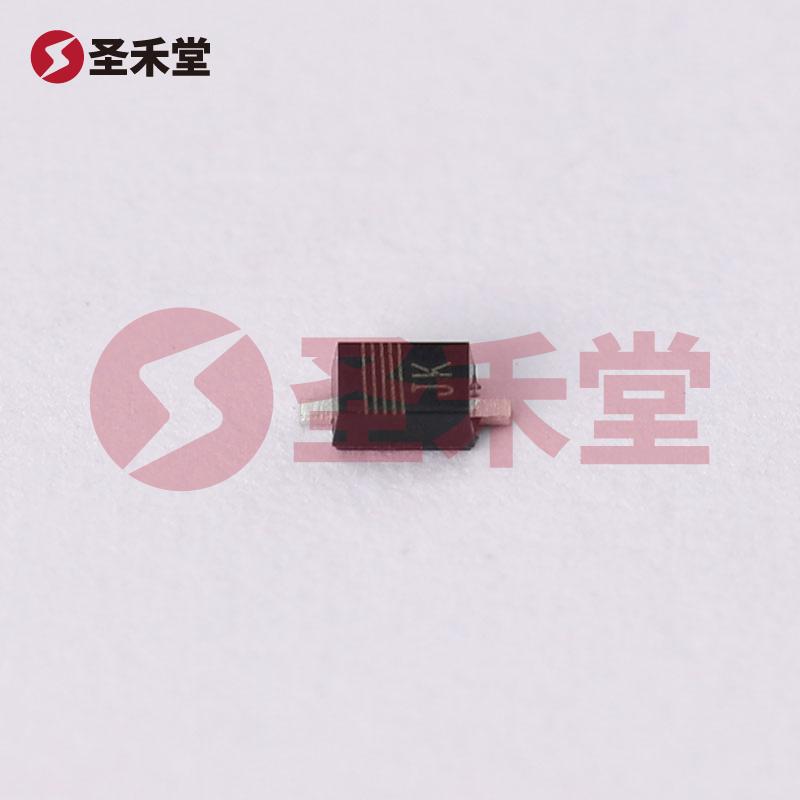

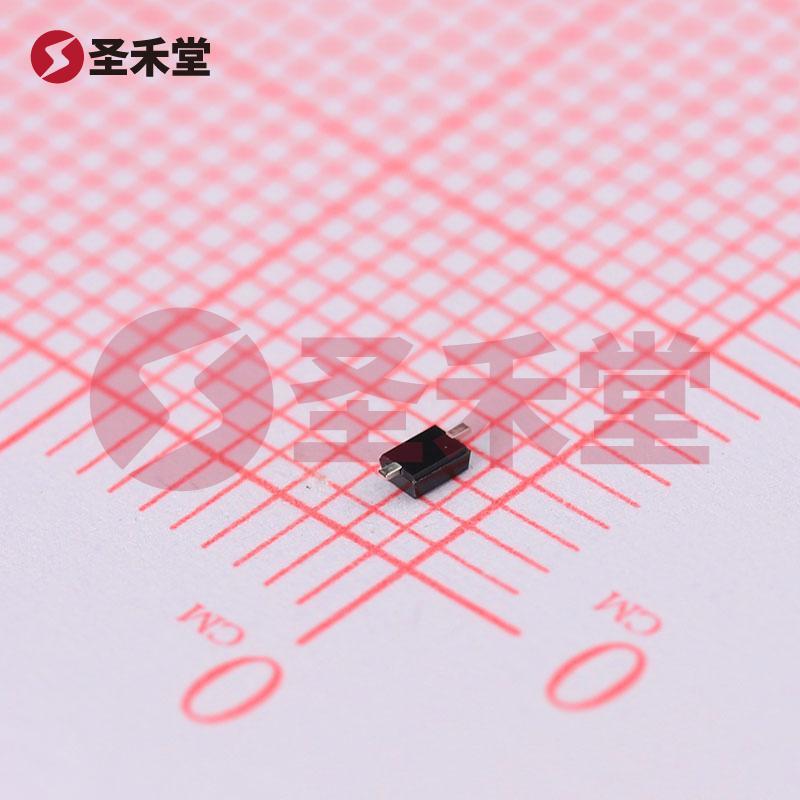

BAT46WJ,115 是一款由安世（Nexperia）制造的高性能肖特基二极管，采用SOD-323F封装，以其优越的电气特性和可靠性广泛应用于各种电子设备中。其显著的特点包括低正向电压降、高速恢复特性和低反向泄漏电流，使其成为解决功率转换、整流和信号整形等工程应用的理想选择。

二、技术规格

1. 二极管类型: 肖特基
2. 最大直流反向电压（Vr）: 100V
3. 平均整流电流（Io）: 250mA（DC）
4. 正向电压（Vf）: 850mV @ 250mA
5. 速度: 快速恢复 <= 500ns，在200mA（Io）条件下
6. 反向恢复时间（trr）: 5.9ns
7. 反向泄漏电流: 9µA @ 100V
8. 电容（C）: 39pF @ 0V，1MHz
9. 安装类型: 表面贴装型
10. 封装/外壳: SC-90，SOD-323F
11. 工作温度范围: 最大结温150°C

三、应用场景

BAT46WJ,115 二极管由于其特有的性能，可以广泛应用于以下领域：

1. 电源管理: 在开关电源（SMPS）和线性电源中，BAT46WJ,115 可作为整流器使用，以提升能量转换效率。
2. 高频应用: 由于其快速恢复特性，这款二极管适合用于高频整流和快速开关电源，能够有效减少开关损耗。
3. 保护电路: BAT46WJ,115 可用于反向保护电路，以防止误插入对设备造成损害。
4. 低电压降整流: 在需要低正向电压降的应用中，如LED驱动电路，BAT46WJ,115 可提供有效的解决方案，帮助延长LED的使用寿命。

四、性能优势

BAT46WJ,115 二极管具备以下的性能优势：

1. 低正向电压降: 其850mV的正向压降是在250mA电流下测试的，相较于传统硅二极管，能显著降低功耗。
2. 极短的反向恢复时间: 仅为5.9ns的反向恢复时间使其在高频应用中的表现更加稳定，减少了电磁干扰（EMI）。
3. 低反向泄漏电流: 在高达100V的反向电压下，其反向泄漏电流仅为9µA，降低了待机功耗，并提高了电路的整体效率。
4. 高度集成的封装: SOD-323F封装设计使得BAT46WJ,115非常适合各种紧凑型PCB设计，大大提升了电气性能的可靠性，支持高密度装配。

五、结论

总之，BAT46WJ,115 是一款性能卓越的肖特基二极管，凭借其低正向电压、小反向泄漏电流以及优异的高速性能，使其在当今电子设备中扮演着不可或缺的角色。无论是在电源管理、高频应用还是在低电压降整流的场合，选择BAT46WJ,115 引领您在电子设计领域实现更出色的创新和应用。
