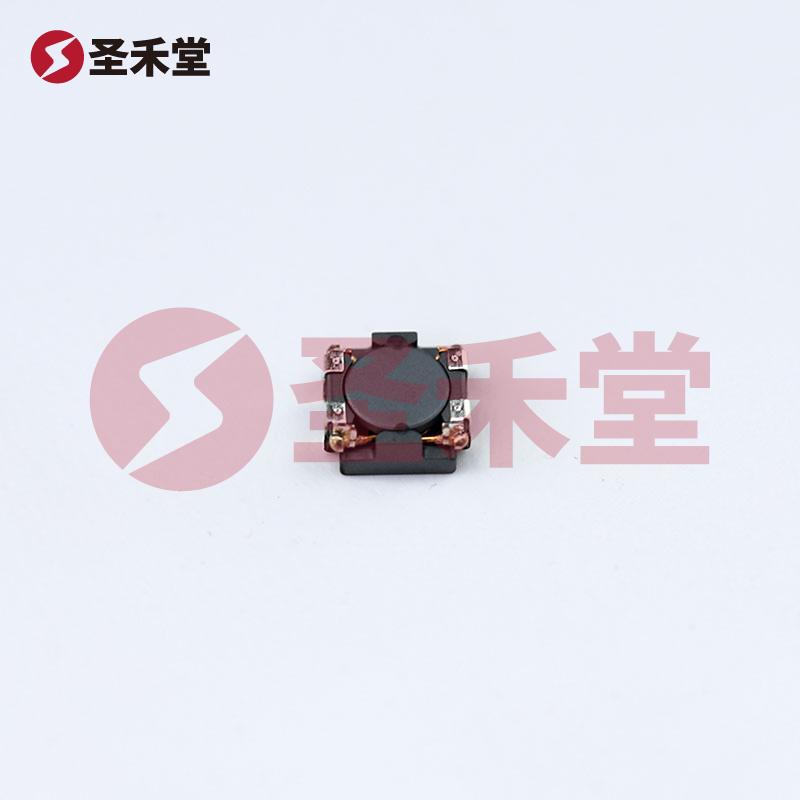

ACM4520-421-2P-T000

产品概述：ACM4520-421-2P-T000

产品名称: ACM4520-421-2P-T000
制造商: TDK
封装类型: 1808 (4520 metric)
产品类型: 共模滤波器

1. 引言

ACM4520-421-2P-T000 是一款高性能的共模滤波器，专为电源线应用而设计，广泛适用于各种电子设备中的EMI（电磁干扰）抑制。该滤波器的紧凑设计使其适合于空间受限的系统，同时其优异的电气性能使其成为对EMI抑制要求高的应用领域的理想选择。

2. 主要规格参数

• 滤波器类型: 电源线过滤器
• 线路数: 2
• 不同频率下的阻抗: 420Ω（100MHz）
• 额定电流（最大值）: 2.8A
• DC电阻（DCR）（最大值）: 55毫欧
• 额定电压: 50V DC
• 工作温度范围: -40°C 至 85°C
• 安装类型: 表面贴装型

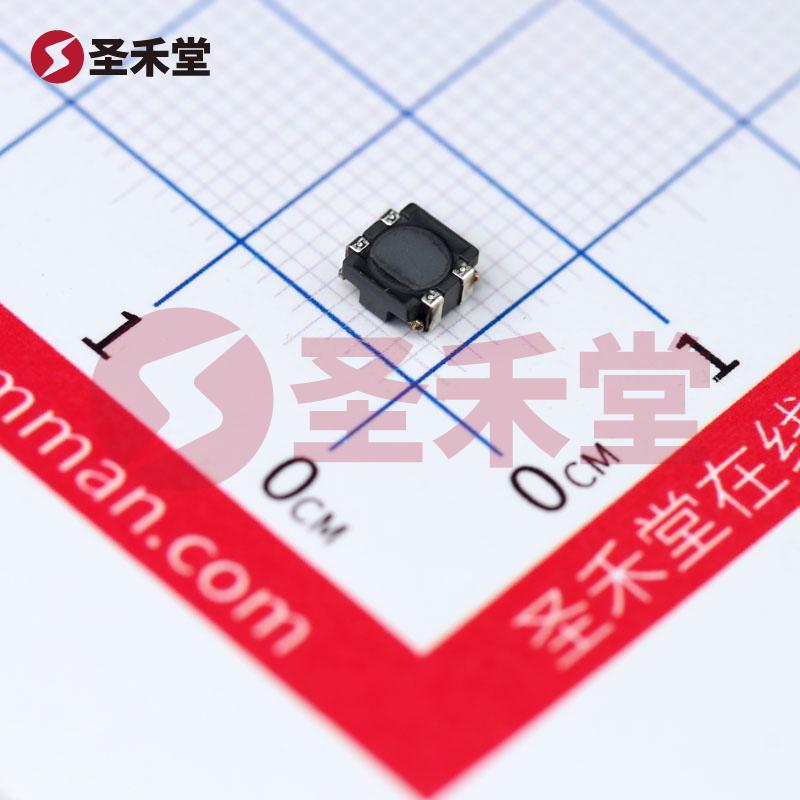

• 外形尺寸: 0.185" 长 × 0.177" 宽（4.70mm × 4.50mm）
• 高度（最大值）: 0.079"（2.00mm）

3. 设计特性

紧凑的外观设计
ACM4520-421-2P-T000 的小巧尺寸（4.7mm x 4.5mm）和低高度（2.0mm）使其在使用时可以有效地节省 PCB 线路板的空间，这对于现代电子产品尤其重要。

优异的电气特性
该滤波器在100MHz下具备420Ω的阻抗，对高频噪声具有良好的抑制效果，从而在电源线应用中减少电磁干扰。其最大额定电流为2.8A，使得本产品适用于各种功率要求的电源电路。DC电阻最低至55毫欧，确保了高效的电能传输，避免不必要的能量损耗。

升温范围广泛
该元件可以在极端温度条件下 (-40°C 至 85°C) 正常工作，适应多样化的环境，为设备的可靠性和稳定性提供了保障。

表面贴装型设计
采用表面贴装技术（SMD），可以简化PCB布局，适应现代快速的生产流程，降低制造成本，并提高生产效率。

4. 应用场景

ACM4520-421-2P-T000 共模滤波器广泛适用于以下应用：

• 消费电子: 如电视、音响设备和游戏机等，确保干净的电源供应并降低干扰。
• 工业设备: 许多工业设备都要求对电源线进行 EMF 抑制，以降低设备之间的干扰。
• 电信设备: 对于网络交换设备、路由器等，对信号完整性要求极高的设备，ACM4520-421-2P-T000 提供了可靠的电源保护。
• 车载电子: 电动车和传统汽车中的各种电子模块中，对电源线的滤波要求也非常高，因此该滤波器也是一种理想的选择。

5. 综合评估

综上所述，TDK 的 ACM4520-421-2P-T000 共模滤波器是一个综合性能优秀的解决方案，满足了当今电子产品对高效EMI抑制的需求。其小巧的尺寸、广泛的工作温度范围和优异的电气参数，使其成为开发现代电子应用（尤其是在对抗电磁干扰方面）不可或缺的一部分。无论是消费类电子，还是工业和汽车应用，ACM4520-421-2P-T000 都是实现稳定和可靠电源管理的理想选择。
