TLP152(TPL,E(T 产品概述

1. 产品简介

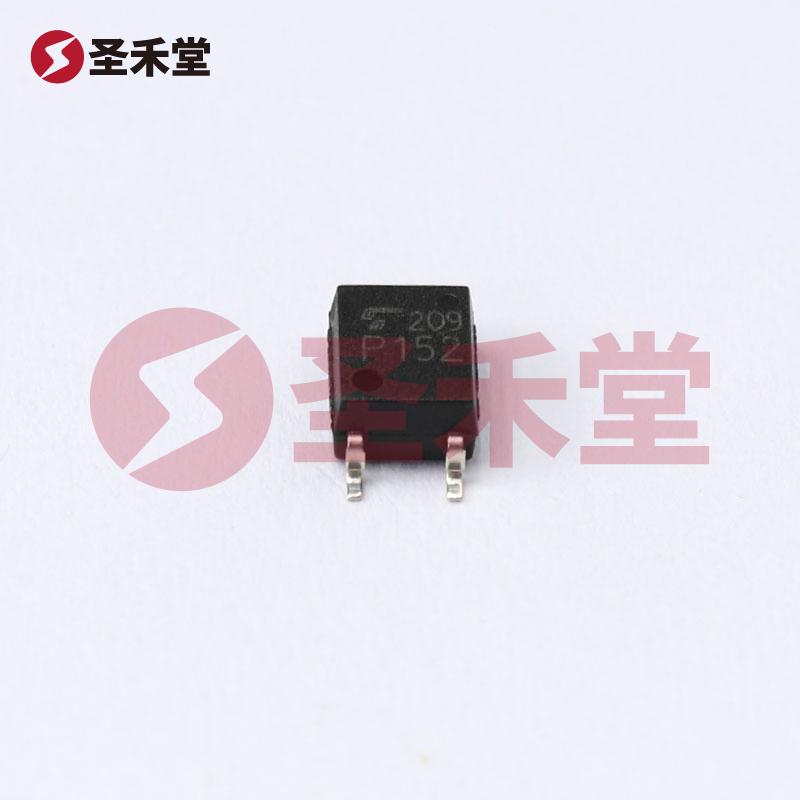

TLP152(TPL,E(T) 是东芝（TOSHIBA）公司生产的一款高性能贴片光耦合器。光耦合器，亦称光隔离器，主要用于信号传递和电气隔离。TLP152在广泛的应用场合中均表现出优异的性能，尤其适用于高电压和高频率环境。

2. 主要特点

• 封装形式： TLP152采用SO-6封装，体积小巧，适合实现高密度安装，有助于节省电路板空间。
• 高性能隔离： 该光耦具有极好的电气隔离性能，能够承受高达5000Vrms的隔离电压，确保了不同电路之间有效的隔离和安全性。
• 高速传输： TLP152的传输速率可达1Mbps，适合用于快速信号传递的应用场景，满足现代通信与控制系统的需求。
• 低功耗： 低工作电流和低功耗使得TLP152非常适合功耗敏感的应用，可以延长电池供电设备的使用时间。
• 优良的线性特性： 该光耦的输入输出特性线性优良，能够精确传递信号，适合多种控制和数据通信系统。

3. 主要应用

TLP152的应用领域十分广泛，主要包括：

• 电源管理：用于开关电源的反馈控制电路，提供良好的隔离和安全性。
• 工业自动化：在传感器、执行器等设备中，通过光耦实现信号隔离和数据传输，提高系统的抗干扰能力。
• 数据通信：在串口通信、CAN总线等领域，使用TLP152可以有效地将数据从一个电路传输到另一个电路，保证数据的完整性和系统的稳定性。
• 家电控制：在智能家居和家电产品中，TLP152用于控制面板与主电路之间的隔离，保护用户安全。

4. 规格参数

以下是TLP152的主要技术参数：

• 最大工作电压 (V_r): 30V
• 输出电流 (I_o): 50mA
• 输入电流 (I_f): 20mA
• 传输延迟时间 (t_plh/t_phl): 100μs（典型值）
• 工作温度范围: -40°C至+100°C
• 绝缘电阻: 高达10^12Ω

5. 设计注意事项

在使用TLP152时，设计师需注意以下几点：

• 电源设计：确保光耦的输入和输出电路供电设计合理，避免过载。
• PCB布局：在PCB布局时，应避免信号线的交叉和过近布局，以减少干扰和噪声影响。
• 热管理：在长时间高功率运行条件下，应考虑热散设计，确保光耦不被过热损坏。
• 输入输出匹配：输入和输出部件的特性需匹配，以保证光耦的最佳驱动效果。

6. 结论

作为一款高性能的光耦合器，TLP152(TPL,E(T)在提供高效信号隔离和传输的同时，确保了系统的安全与可靠性。其独特的设计和卓越的性能使其在各类电子应用中成为理想选择。无论是在电力系统、工业自动化还是消费电子产品中，TLP152都能够发挥其价值，为设计师提供创新的解决方案。
