DMP2120U-7
DMP2120U-7参数
| 安装类型 | 表面贴装型 | 不同 Id、Vgs 时导通电阻（最大值） | 62 毫欧 @ 4.2A，4.5V |
| 技术 | MOSFET（金属氧化物） | 驱动电压（最大 Rds On，最小 Rds On） | 1.8V，4.5V |
| 25°C 时电流 - 连续漏极 (Id) | 3.8A（Ta） | FET 类型 | P 通道 |
| 不同 Vds 时输入电容 (Ciss)（最大值） | 487pF @ 20V | Vgs（最大值） | ±8V |
| 工作温度 | -55°C ~ 150°C（TJ） | 不同 Vgs 时栅极电荷 (Qg)（最大值） | 6.3nC @ 4.5V |
| 漏源电压（Vdss） | 20V | 功率耗散（最大值） | 800mW（Ta） |
| 不同 Id 时 Vgs(th)（最大值） | 1V @ 250µA |
DMP2120U-7手册
DMP2120U-7概述
DMP2120U-7 产品概述

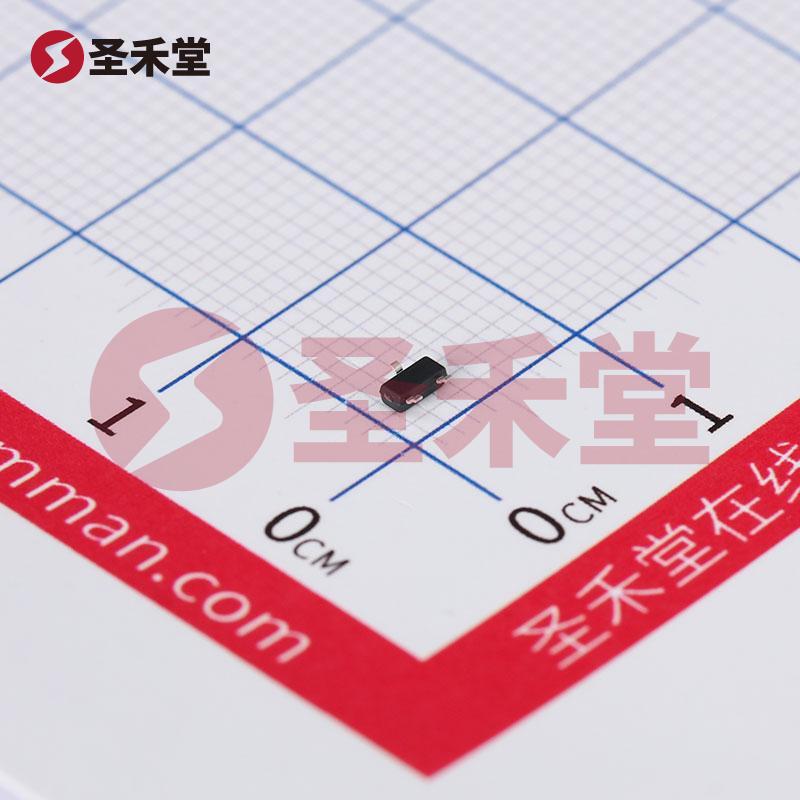

DMP2120U-7是一款高性能的P沟道MOSFET，采用表面贴装型设计，封装形式为SOT-23。该器件专为需要低导通电阻和出色热性能的应用而设计。其最大漏极电流为3.8A，漏源电压为20V，具有优异的电气性能和可靠性，适用于各种功率管理、电源转换和开关应用。
关键参数
导通电阻（Rds On）： 在4.2A和4.5V工作条件下，该器件的最大导通电阻为62毫欧，能够有效降低功耗并提高效率。
栅极驱动电压（Vgs）： DMP2120U-7的栅极驱动电压范围为1.8V至4.5V。其在1V @ 250µA的条件下的阈值电压（Vgs(th)）表现良好，便于在低电压下稳定工作。
输入电容（Ciss）： 在20V的漏源电压下，输入电容（Ciss）最大值为487pF，说明其在开关速度方面表现出色，适合快速开关应用。
栅极电荷（Qg）： DMP2120U-7在4.5V的条件下的栅极电荷为6.3nC，较低的栅极电荷使得驱动功耗较低，适用于高频应用场景。
工作温度范围： 器件支持-55°C至150°C的广泛工作温度范围，具备良好的热稳定性与可靠性。
应用领域
DMP2120U-7 MOSFET广泛用于各种电子设备和电源设计中，包括但不限于：
DC-DC转换器：由于其低导通电阻和高电流处理能力，此器件非常适合用作Buck或Boost转换器中的开关元件。
功率管理：在移动设备、计算机和消费电子产品中，该MOSFET可用于电源开关和电池管理系统，帮助提高能效。
LED驱动：用于控制LED的开关与调光，可以高效地管理电源，并提供稳定的驱动电流。
电机驱动：在小型电机驱动应用中，DMP2120U-7能够实现高效的电流传输，降低热损耗，提高驱动性能。
可靠性与环境适应性
DMP2120U-7由美台（DIODES）公司制造，该公司在电子元器件领域享有良好的声誉，所生产的MOSFET产品经过严格的测试和验证，确保在恶劣环境下也能可靠工作。其组件设计考虑了可靠性和鲁棒性，让客户在实际应用中能够放心使用。
总结
DMP2120U-7是一款性价比高、性能优异的P沟道MOSFET，适合各种功率处理和管理应用。其低导通电阻、高频率开关能力和宽工作温度范围，使其成为设计工程师的理想选择。无论是在电源转换、LED驱动或电机控制等领域，DMP2120U-7都能满足现代电子产品对高效能与可靠性的需求。
