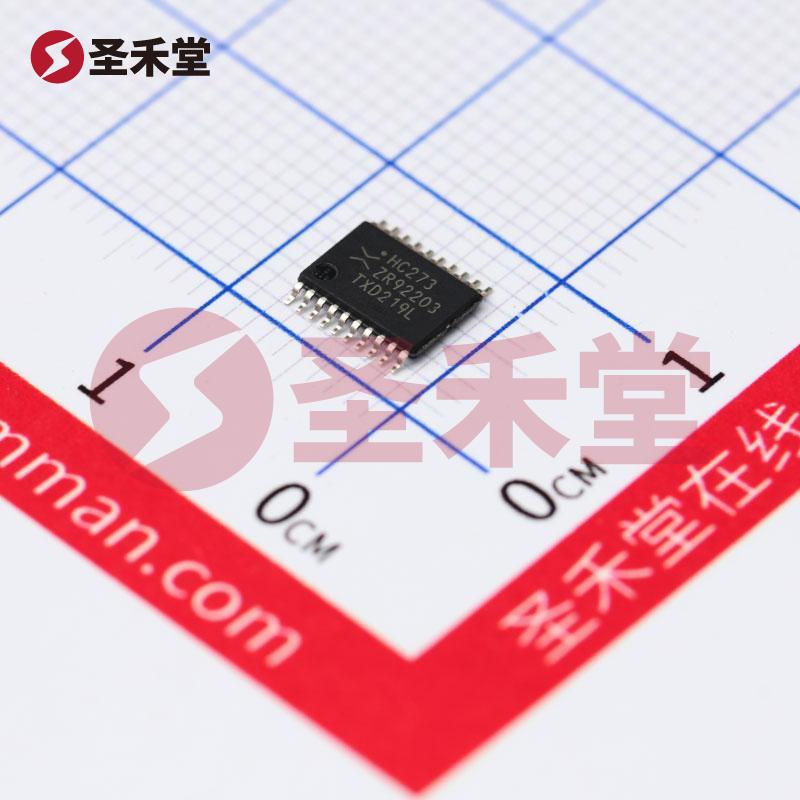

74HC273PW,118

产品概述：74HC273PW,118

一、概述

74HC273PW,118 是一种高性能、低功耗的 D 型触发器，采用 Nexperia (安世) 公司的技术。该器件符合74HC系列逻辑电路的标准，广泛应用于数字电子产品中。它的设计考虑了多种实际应用场景，特别适合需要高速度和高可靠性的环境。

二、基本参数

• 类型：D 型触发器
• 逻辑电路系列：74HC
• 功能：主复位
• 电压供电范围：2V ~ 6V
• 输出类型：非反相
• 元件数：1
• 触发器类型：正边沿
• 工作温度范围：-40°C ~ 125°C
• 最大时钟频率：122MHz
• 电流 - 静态 (Iq)：8µA
• 输入电容：3.5pF
• 安装类型：表面贴装型

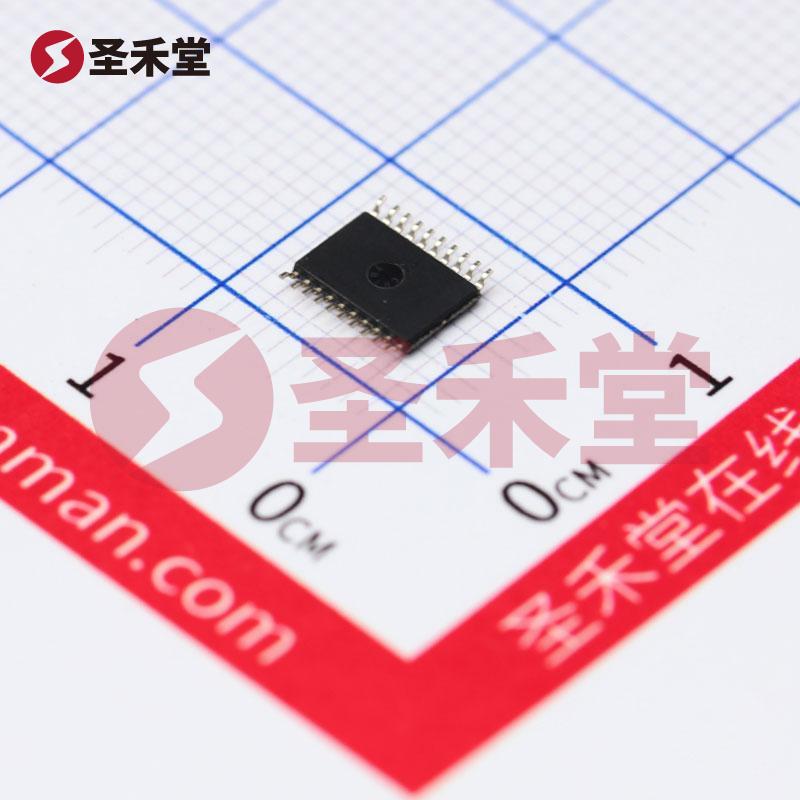

• 封装/外壳：20-TSSOP（0.173"，4.40mm 宽）

三、性能特征

74HC273PW,118 具有较高的工作频率和低功耗的特点，使其成为现代电子设计中的理想选择。其主要性能参数如下：

1. 传播延迟：在不同的电压下，最大负载电容下的传播延迟为26ns @ 6V，50pF。这意味着该器件能够在高频操作中维持信号的完整性，有助于提高整体系统的响应速度。

2. 输出能力：输出电流为5.2mA（高电平和低电平均为5.2mA），可以有效驱动多种下游元器件，确保更好的系统兼容性。

3. 低功耗特性：在工作模式下，该器件的静态电流为8µA，适合在需要长时间待机的应用中使用，降低功耗，有助于延长电池使用寿命。

4. 输入电容：仅3.5pF的输入电容，有助于提升信号的快速上升和下降时间，确保系统的高效运行。

四、应用场景

74HC273PW,118 适用于各种数字电路设计，尤其在以下场景中表现优异：

• 微控制器和数字信号处理器系统：可以作为数据寄存器，用于存储和输出数据，提高数据通道的效率。
• 通信设备：在数据传输和接收中，74HC273PW 可以用于信号的恢复和整形，确保在高速信号链中的信号稳定性。
• 汽车电子：适应-40°C至125°C的广泛温度范围，使其能够在严苛的环境条件下正常工作，适合用于汽车的电子控制单元（ECU）和其他关键控制系统。
• 工业控制系统：其高可靠性和短的延迟时间使其成为实时监控和控制系统中数据处理的首选元件。

五、设计优势

1. 高集成度：74HC273PW,118以20-TSSOP封装方式提供更高的集成度，减小了设计空间，适合紧凑型电子产品。
2. 简单的接线设计：该器件的输入和输出逻辑简单，便于设计者快速上手。
3. 兼容性：74HC系列的产品与传统的TTL逻辑电路具有良好的互操作性，使得设计者能够在新的设计中复用现有的电路设计。

六、结论

74HC273PW,118 是一款功能强大、应用广泛的 D 型触发器，凭借其低功耗、高速度、广泛的工作温度范围等特点，适合各种现代电子设备的设计需求。其在微控制器、通信设备、汽车电子和工业控制等领域的应用前景广阔，是电子设计工程师的理想选择。
