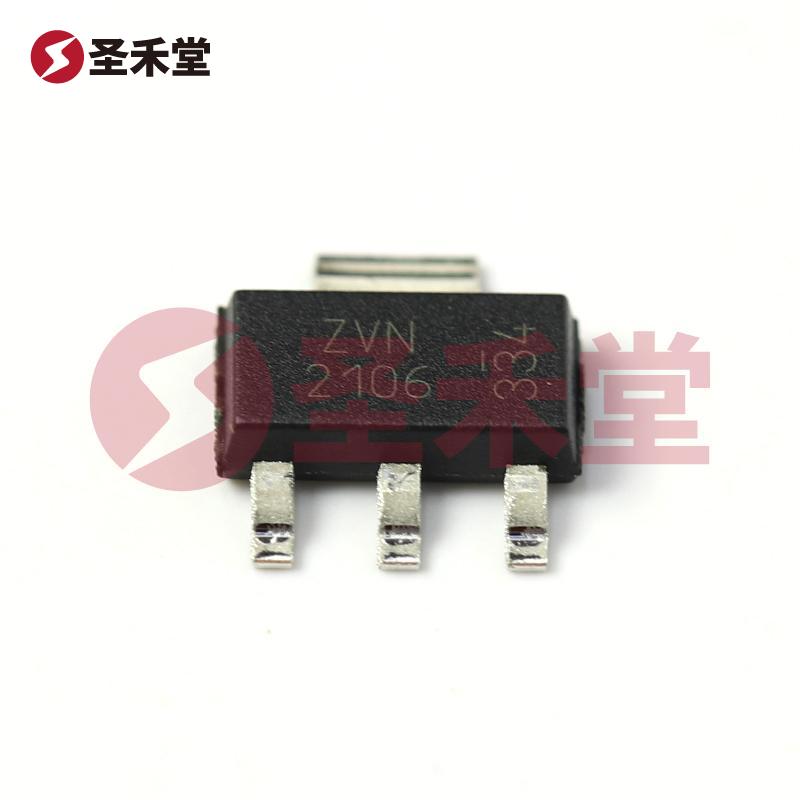

ZVN2106GTA 产品实物图片

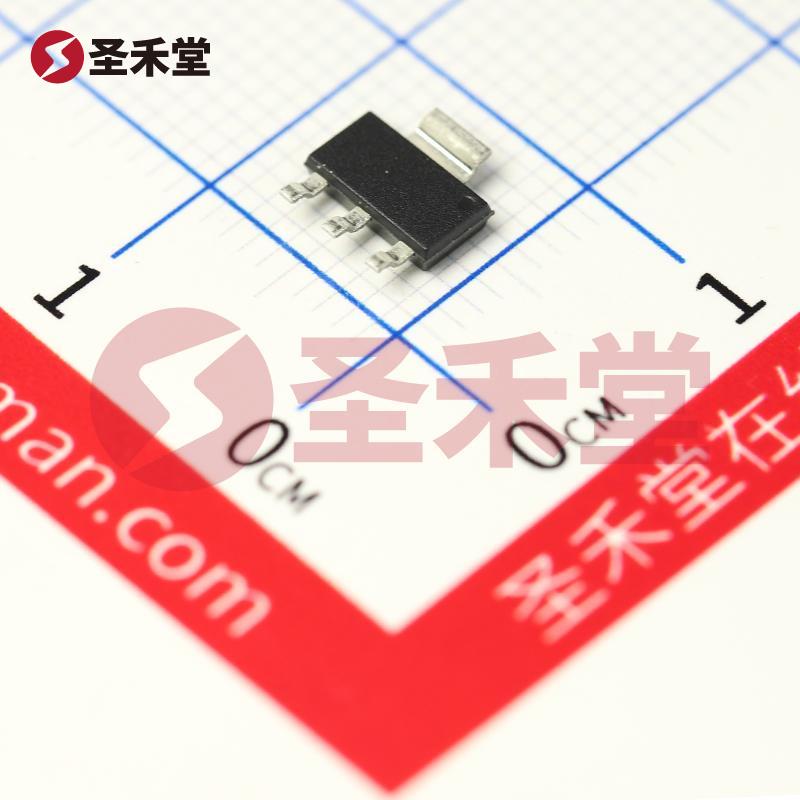

ZVN2106GTA 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格

ZVN2106GTA

商品编码: BM69413588
品牌 :
DIODES(美台)
封装 :
SOT223
包装 :
编带
重量 :
0.148g
描述 :
场效应管(MOSFET) 2W 60V 710mA 1个N沟道 SOT-223-4
库存 :
1339(起订量1,增量1)
批次 :
23+
数量 :
X
2.5
按整 :
圆盘(1圆盘有1000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥2.5
--
50+
¥1.92
--
10000+
产品参数
产品手册
产品概述

ZVN2106GTA参数

FET 类型N 通道技术MOSFET(金属氧化物)
漏源电压(Vdss)60V25°C 时电流 - 连续漏极 (Id)710mA(Ta)
驱动电压(最大 Rds On,最小 Rds On)10V不同 Id、Vgs 时导通电阻(最大值)2 欧姆 @ 1A,10V
不同 Id 时 Vgs(th)(最大值)2.4V @ 1mAVgs(最大值)±20V
不同 Vds 时输入电容 (Ciss)(最大值)75pF @ 18V功率耗散(最大值)2W(Ta)
工作温度-55°C ~ 150°C(TJ)安装类型表面贴装型
供应商器件封装SOT-223封装/外壳TO-261-4,TO-261AA

ZVN2106GTA手册

empty-page
无数据

ZVN2106GTA概述

产品概述:ZVN2106GTA MOSFET

基本信息 ZVN2106GTA是一款高性能的N通道金属氧化物半导体场效应管(MOSFET),专为高效电源管理和开关应用设计。它具有出色的电气特性和宽泛的工作温度范围,适用于各种电子设备,如消费电子、工业设备及汽车电子等。其封装为紧凑型的SOT-223,便于表面贴装,适合现代小型化电路设计。

关键技术参数

  • 漏源电压(V_dss):最大承受电压为60V,使其能够在多种高压应用中被广泛使用。
  • 连续漏极电流(I_d):在25°C环境温度下,该器件的最大连续漏极电流为710mA,能够满足大部分中小功率应用的需求。
  • 导通电阻(R_ds(on)):在10V的驱动电压下,器件在1A电流时的最大导通电阻为2Ω,这意味着在工作时会有较低的功率损耗,提高了整体效率。
  • 驱动电压(V_gs(max)):场效应管的最大门源电压可达±20V,带来灵活的驱动条件,方便系统设计。
  • 漏极阈值电压(V_gs(th)):其最大阈值电压为2.4V(@1mA),在低电压下也能有效开关,对于低电压应用具有良好的适应性。
  • 输入电容(C_iss):当V_ds为18V时,输入电容的最大值为75pF,有效提升了开关速度,并在高频应用中表现出色。
  • 功率耗散:最大功率耗散为2W,提供了良好的热管理能力,使其在高负载情况下依然能够稳定工作。
  • 工作温度:产品的工作温度范围从-55°C到150°C,保证了在苛刻环境条件下的可靠性。

应用场景 ZVN2106GTA广泛应用于各类电源管理、开关电源、马达驱动、照明控制以及信号放大等领域。由于其出色的电流和温度承载能力,使之特别适用于以下场景:

  1. 电源开关:在DC-DC转换器、线性稳压器和开关电源中作为开关元件使用。
  2. 马达驱动:在电机控制系统中,高效地控制电机的启动、调速和反转。
  3. 照明系统:用于LED驱动电路中,实现高效、低损耗的照明。
  4. 汽车电子:在各种汽车控制模块中,保证电子系统的可靠性和效率。

封装与安装 该MOSFET以SOT-223封装形式提供,方便进行表面贴装,适应现代PCB设计需求。紧凑的封装不仅节省空间,还能有效提高散热性能,适合高密度板设计。

结论 ZVN2106GTA是市场上表现卓越的N通道MOSFET,凭借其优异的电气特性和广泛的应用场景,成为了众多工程师和设计师的理想选择。其在高效电源管理和开关应用中的表现,结合实用的封装形式,使其在设备设计中具有极高的灵活性和可靠性。对于需要高效能和高可靠性的电路设计,ZVN2106GTA无疑是一个值得考虑的优质电子元件。
