AO4882

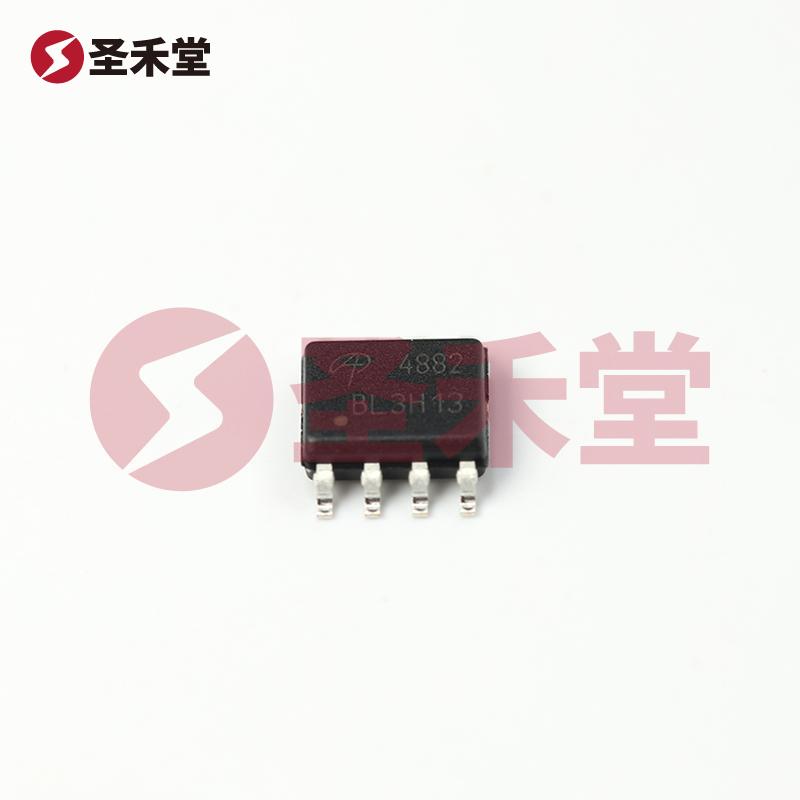

AO4882 产品概述

产品名称: AO4882

类型: 双 N-通道 MOSFET

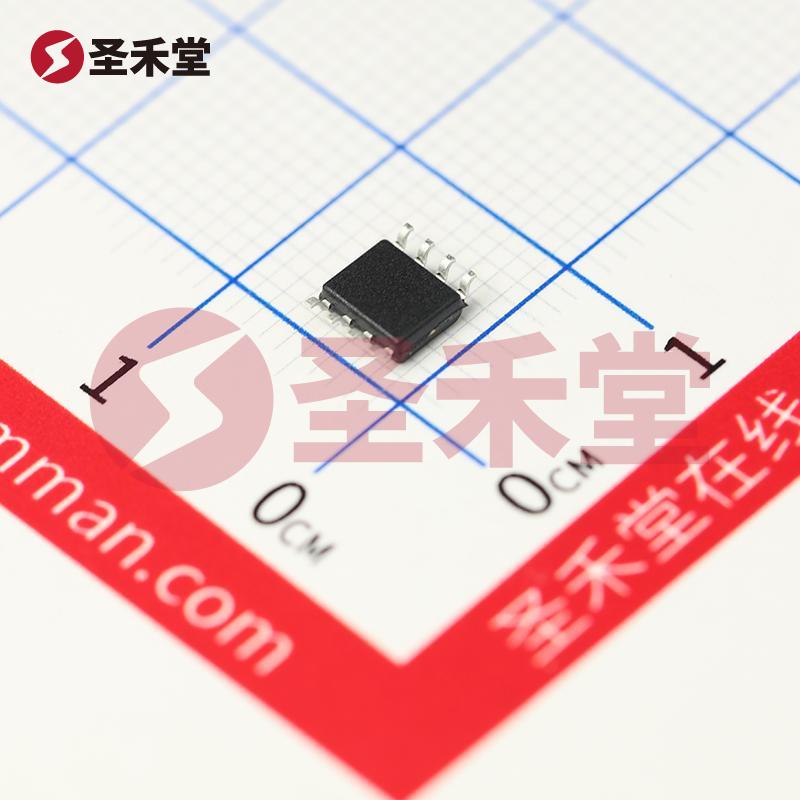

封装结构: SO-8

品牌: AOS

AO4882 是一款高效能的双 N-通道场效应管 (MOSFET)，设计用于各种电源管理和开关应用。凭借其出色的电气特性，AO4882 能够在多种环境下提供高效能，确保系统的稳定性和可靠性。

主要性能参数

1. 导通电阻 (RDS(on)): 在 25°C 时，最大导通电阻为 19 毫欧，额定电流为 8A 和 Vgs 为 10V 时表现优异。低导通电阻的特性令其在开关一分钟时损失低，有助于减少发热，提高整体系统效率。

2. 连续漏极电流 (Id): AO4882 可承受高达 8A 的连续漏极电流，使其在许多高电流驱动应用中表现良好，可以有效驱动负载而不出现过载问题。

3. 漏源电压 (Vdss): 该器件具有最高 40V 的漏源承受能力，使其适合于常见的低压电源和驱动系统中。过流过压能力的结合确保了器件的安全性和长久性。

4. 工作温度范围: AO4882 具有宽广的工作温度范围，从 -55°C 到 150°C。此特性使其适合高温、低温等极端环境，适合用于汽车、工业控制等要求高可靠性的场合。

5. 输入电容 (Ciss): 在 20V 的条件下，输入电容最大值为 415pF。较低的输入电容意味着在驱动和开关时可能的延迟较短，提高了响应速度。

6. 栅极电荷 (Qg): 在 Vgs 为 10V 时，栅极电荷最大值为 12nC。这意味着在开关过程中，低的栅极电荷有助于降低驱动功耗，提高整体的效率。

7. 栅极阈值电压 (Vgs(th)): AO4882 具有最大阈值电压为 2.4V（@ 250µA），能在较低的栅极电压下可靠导通，便于逻辑电平的驱动控制。

应用场景

AO4882 的设计使其广泛适用于各类电子设备，特别是在以下应用中表现突出：

• DC-DC 转换器: 在电源管理和电能传输的过程中，AO4882 的低导通电阻和高效能使其成为理想选择，能够实现高转换效率，在功率转换时减少能量损失。

• 电机驱动: 适用于各种电机控制系统，AO4882 可以用作开关元件，在控制电机启停和调速方面提供高处理能力和高稳定性。

• 负载开关: 能够快速有效地连接和断开负载，AO4882 可应用于智能家居、工业设备等多种场合，实现高效的负载管理。

• 汽车电子: 由于其良好的高温耐受能力和高可靠性，AO4882 可用于汽车的电源切换和电机驱动，确保电子系统的稳定运行。

总结

AO4882 是一款技术先进、性能卓越的双 N-通道 MOSFET，适用于多种应用场景。凭借其低导通电阻、优秀的热性能和广泛的工作温度范围，AO4882 为设计师和工程师在创建高效、可靠的电子设备时提供了理想解决方案。无论是在电源管理、电机驱动还是负载开关应用中，AO4882 都能够显著提升系统的性能，降低能耗，确保设备的长期稳定运行。
