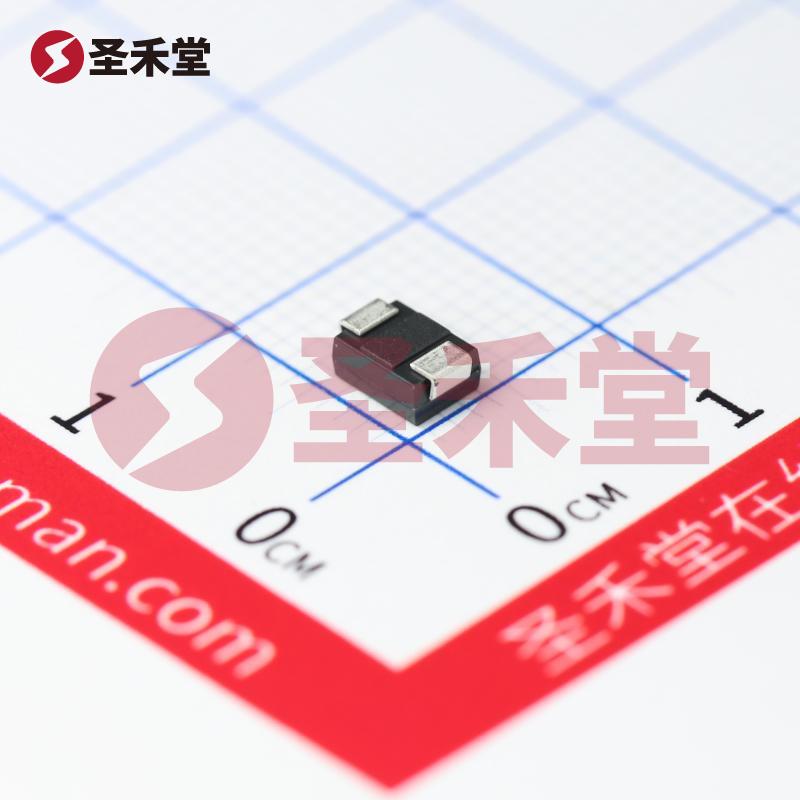

商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格

SK56B-LTP

商品编码: BM69413562
品牌 :
MCC(美微科)
封装 :
DO-214AA(SMB)
包装 :
编带
重量 :
0.212g
描述 :
肖特基二极管 750mV@5A 60V 1mA@60V 5A SMB(DO-214AA)
库存 :
27429(起订量1,增量1)
批次 :
24+
数量 :
X
0.598
按整 :
圆盘(1圆盘有3000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.598
--
200+
¥0.412
--
1500+
¥0.374
--
3000+
¥0.35
--
45000+
产品参数
产品手册
产品概述

SK56B-LTP参数

二极管类型肖特基电压 - DC 反向 (Vr)(最大值)60V
电流 - 平均整流 (Io)5A不同 If 时电压 - 正向 (Vf)750mV @ 5A
速度快速恢复 =< 500ns,> 200mA(Io)不同 Vr 时电流 - 反向泄漏1mA @ 60V
不同 Vr、F 时电容200pF @ 4V,1MHz安装类型表面贴装型
封装/外壳DO-214AA,SMB供应商器件封装DO-214AA(SMB)
工作温度 - 结-55°C ~ 150°C

SK56B-LTP手册

empty-page
无数据

SK56B-LTP概述

SK56B-LTP 产品概述

1. 产品介绍

SK56B-LTP 是一款高性能肖特基二极管,采用先进的半导体技术,具有优异的电气特性和可靠的工作性能。该产品特别设计用于需要快速开关和低反向电压泄漏的电子电路,广泛应用于电源管理、电池充电、直流-直流转换器等领域。其超低的正向电压降和快速恢复特性使其成为高效能电路设计理想的选择。

2. 基本参数

  • 二极管类型: 肖特基二极管
  • 最大反向电压 (Vr): 60V
  • 平均整流电流 (Io): 5A
  • 正向电压 (Vf): 750mV @ 5A
  • 反向泄漏电流: 1mA @ 60V
  • 电容特性: 200pF @ 4V,1MHz
  • 安装类型: 表面贴装型(SMD)
  • 封装类型: DO-214AA(SMB)
  • 工作温度范围: -55°C 到 150°C

3. 主要特点

  1. 低正向电压降(Vf): SK56B-LTP 在 5A 的负载下,正向电压为 750mV,这一低值有助于提高电路的整体效率,降低功耗,减少温升,从而延长元器件的使用寿命。

  2. 高反向电压(hVr): 该二极管支持 最大 60V 的反向电压,适合中高电压应用场景,能有效防止击穿故障,提高系统的安全性。

  3. 超低反向泄漏电流: 在60V的条件下,反向泄漏电流仅为 1mA,这一特性能够改善电源管理技术,降低待机功耗,对于现代高效能电源系统至关重要。

  4. 快速恢复速度: 支持快速恢复特性(<500ns),在高频开关应用中表现突出,能够减少电路延迟,提高响应速度,适用于高频电源转换和开关电路。

  5. 优良的温度特性: 其工作温度范围广泛,-55°C 到 150°C 的设计确保在各种严酷条件下稳定工作,特别适合在工业和汽车电子等严格的温度环境中使用。

  6. 可靠的封装设计: SK56B-LTP采用常见的DO-214AA(SMB)表面贴装封装,便于集成于高密度电路板设计中,同时提供了良好的散热性能,适合自动化生产和大规模应用。

4. 应用场景

由于其高效的电气特性,SK56B-LTP广泛适用于以下几种应用场景:

  • 电源管理: 适用于开关电源、直流-直流转换器等高效能电源设计,能够提供优秀的整流效率和降低功耗。
  • 电池充电: 在充电器电路中,肖特基二极管的低正向电压和快速响应特性使其成为理想选择,能够提高充电效率,减少热量损耗。
  • LED驱动: 在LED驱动电路中,SK56B-LTP能够有效整流和控制电流,延长LED的使用寿命,提高驱动电路的稳定性。
  • 汽车电子: 由于其优良的温度适应性,适合用于汽车电气系统中的各种整流应用,如启动电路、发电机控制等。

5. 总结

SK56B-LTP 是一款可靠、性能优越的肖特基二极管,为现代电子设备提供高效的电流整流解决方案。凭借其低正向电压、高反向电压和快速恢复特性,该产品在多种应用领域中展示了其卓越的性能,适合需要高效能和高可靠性的电子产品设计。选择SK56B-LTP,即是选择了一款为现代电子技术而生的高品质元器件。
