LTV-217-TP1-B-G

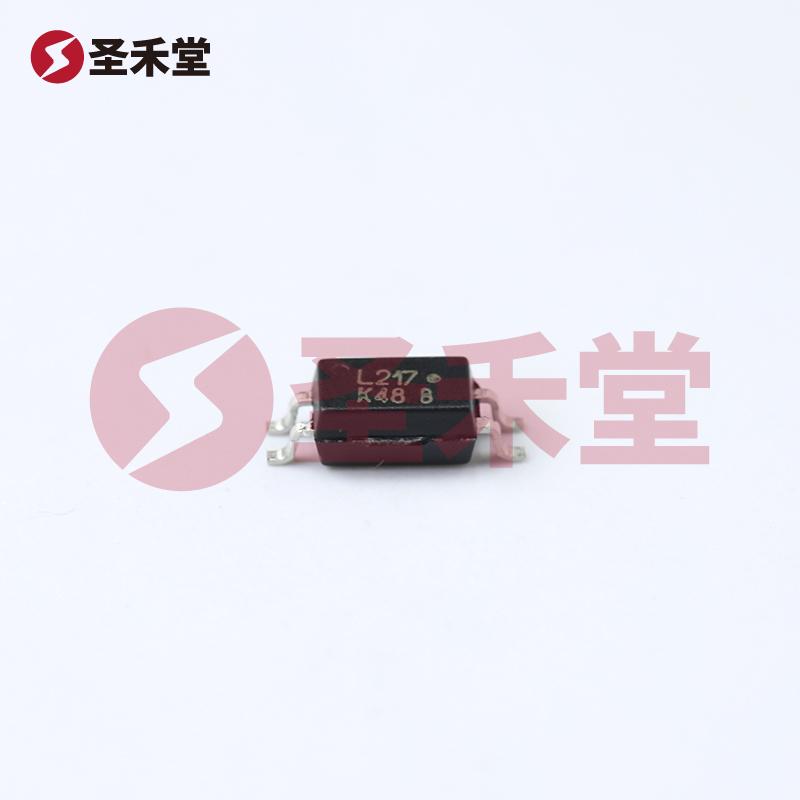

LTV-217-TP1-B-G 产品概述

概述

LTV-217-TP1-B-G 是一个高性能的晶体管输出光耦合器，由台湾光宝（Lite-On）生产，采用 4-SSOP（Small Outline Integrated Circuit）封装。该光耦设计用于高压信号的传输和隔离，广泛应用于工业控制、数据通信、电源管理以及其他各种需要信号隔离和传输的电子设备中。

主要规格

LTV-217-TP1-B-G 的主要技术参数如下：

• 通道数: 1
• 电压 - 隔离: 3750Vrms，确保了输入和输出之间的高可靠性隔离。
• 电流传输比: 在5mA输入电流下，输出电流传输比范围为130%至260%，使其适应不同的负载要求。
• 接通 / 关断时间: 接通和关断时间均为3µs（典型值），响应速度快，适合高频信号应用。
• 上升/下降时间: 上升时间为2µs，下降时间为3µs，进一步保证了信号的快速切换能力。
• 输入类型: 直流(D)、适用于各种直流信号的传输。
• 输出类型: 晶体管（phototransistor），方便与其他电路元件进行连接与控制。
• 电压 - 输出（最大值）: 70V，能够处理高电压的负载。
• 电流 - 输出/通道: 50mA，适合驱动多种负载。
• 电压 - 正向 (Vf): 典型值为1.2V，适应不同的电源配置。
• 电流 - DC 正向 (If)（最大值）: 50mA，使得器件在直流信号下稳定工作。
• Vce 饱和压降（最大）: 400mV，提供了较低的输出损耗。
• 工作温度: -55°C ~ 110°C，广泛的工作温度范围保证了其在恶劣环境下的稳定性与可靠性。
• 安装类型: 表面贴装型，方便在现代PCB设计中的集成。

封装和应用

LTV-217-TP1-B-G的4-SSOP封装（0.173"宽，4.40mm）非常适合于空间受限的应用。该封装的设计不仅节省PCB空间，还提供了更好的电气性能和热管理。该光耦的使用领域广泛，包括但不限于：

• 工业自动化: 在PLC（可编程逻辑控制器）、传感器和执行器之间实现信号的隔离与传输。
• 电源设备: 在电源转换器和管理电路中提供稳固的信号隔离。
• 通信设备: 在数据传输中防止干扰，提高传输的可靠性和稳定性。
• 仪器仪表: 在测量和监控系统中进行电气隔离，以保护敏感组件的安全性。

总结

LTV-217-TP1-B-G 光耦合器作为一种高效的信号隔离解决方案，具有出色的电气性能、紧凑的封装设计以及广泛的应用适用性。其高隔离电压、高电流传输比和较宽的工作温度范围使得它在复杂的工业环境中依然能够可靠工作。无论是在新设备设计还是现有系统的升级中，LTV-217-TP1-B-G 都是执行信号隔离与传输的理想选择。
