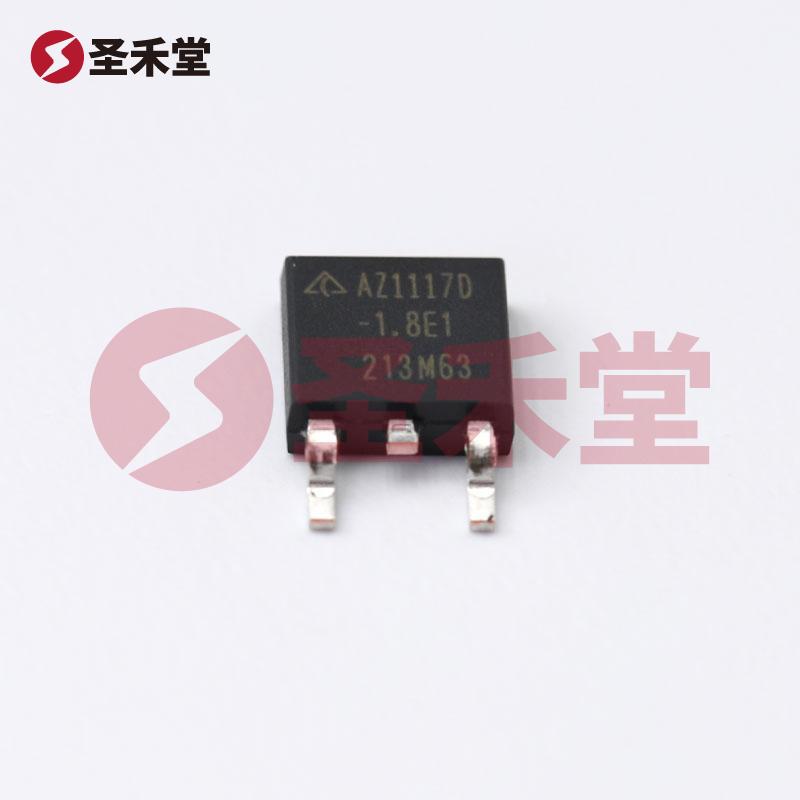

AZ1117D-1.8TRE1
AZ1117D-1.8TRE1参数
| 输出配置 | 正 | 输出类型 | 固定 |
| 稳压器数 | 1 | 电压 - 输入（最大值） | 15V |
| 电压 - 输出（最小值/固定） | 1.8V | 电压降（最大值） | 1.25V @ 1A |
| 电流 - 输出 | 1A | 电流 - 静态 (Iq) | 10mA |
| PSRR | 75dB（120Hz） | 保护功能 | 热关断 |
| 工作温度 | -40°C ~ 125°C （TJ） | 安装类型 | 表面贴装型 |
| 封装/外壳 | TO-252-3，DPak（2 引线 + 接片），SC-63 | 供应商器件封装 | TO-252-2 |
AZ1117D-1.8TRE1手册
AZ1117D-1.8TRE1概述
产品概述：AZ1117D-1.8TRE1 线性稳压器
一、产品简介
AZ1117D-1.8TRE1 是一种高性能的线性稳压器（LDO），它采用固定输出电压设计，专门为需要稳定电源供应的电子系统而设计。其固定输出电压为1.8V，最大输入电压为15V，最高输出电流可达1A。这款线性稳压器是由知名电子元器件制造商 DIODES（美台）生产，适用于各种消费电子、工业控制以及汽车电子等领域。
二、主要特点
固定输出电压：AZ1117D-1.8TRE1 提供固定的1.8V输出电压，适用于大多数需要稳压的数码设备和微处理器供电，确保了输出电压的稳定性。
宽输入电压范围：最大输入电压可达15V，使其在多种应用中表现出色。而其最大的电压降为1.25V（在1A负载下），有效降低了热量产生，提高了稳定性。
输出电流能力：本稳压器支持最大1A的输出电流，能够满足大多数中小型电子设备的电源需求。
静态电流低：其静态电流（Iq）仅为10mA，具有出色的能效比，适合需要长时间运行而又对电力消耗敏感的应用。
良好的电源抑制比（PSRR）：具有75dB的PSRR（在120Hz时），能够有效地抑制输入电压的波动，为输出提供更干净的电源，使得系统在不同负载情况下仍能正常工作。
温度保护功能：内置热关断保护功能，可以防止因过温而造成的损坏，确保长期的可靠性和稳定性。
宽工作温度范围：工作温度范围广泛，从-40°C至125°C，适用于各种严苛环境，也使其能够广泛应用于工业、汽车等领域。
三、封装与安装

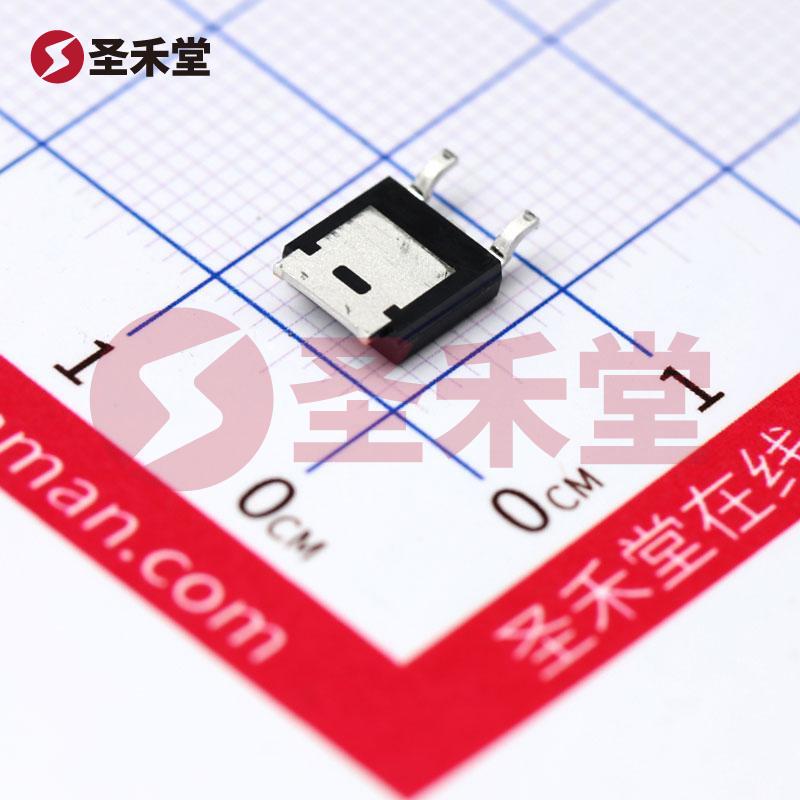

AZ1117D-1.8TRE1 采用TO-252-2封装，具有较小的体积和优良的散热性能，适合表面贴装技术（SMT）工艺。其尺寸设计符合工业标准，方便在狭小空间内的应用，无需担心安装的复杂性。
四、应用领域
AZ1117D-1.8TRE1 的设计特性适合于多种应用场景，包括但不限于：
- 计算机和外设供电
- 微控制器和数字信号处理器供电
- 消费电子产品（如智能手机、平板电脑等）
- 嵌入式系统
- 汽车电子（如音响、导航系统等）
- 工业自动化设备
五、总结
AZ1117D-1.8TRE1 是一款功能强大且高效的LDO线性稳压器，凭借其固定输出电压、宽输入范围、低静态电流以及出色的电源抑制能力，成为设计师们的理想选择。其可靠的热保护和优良的工作温度范围使其广泛应用于各种高要求的电子产品中。无论是在消费电子、工业应用还是汽车电子领域，AZ1117D-1.8TRE1 都能够提供稳定、可靠的电源解决方案。
