L78L06ABZ

L78L06ABZ 产品概述

概述

L78L06ABZ 是一款由意法半导体（STMicroelectronics）生产的线性稳压器（LDO），其设计用于提供稳定的输出电压，同时具有过流、过温和短路等保护功能。该器件适用于多种应用场景，如消费电子、工业设备以及通信模块等。

基本参数

L78L06ABZ 的输出配置为正电压，其输出类型为固定电压，提供的输出电压为 6V，最大输出电流可以达到 100mA。这一特性使得该稳压器可以用于供电要求不高但对输出电压稳定性需求较大的场合。

• 输入电压：L78L06ABZ 的最大输入电压为 30V，这意味着它可以与多种电源适配器和电池配置配合使用，而不会影响其性能。
• 输出电流：输出电流为 100mA，适合驱动低功耗的负载设备。
• 静态电流：在工作状态下，L78L06ABZ 的静态电流（Iq）为 5.5mA，一般不会影响系统的功耗，适合在需要能量效率的环境中使用。

功能特性

L78L06ABZ 具备多种保护功能，包括：

• 过流保护：当负载电流超过设定值时，稳压器会自动限制输出电流，从而保护自身和下游电路。
• 过温保护：一旦芯片的温度超出了安全范围，稳压器将自动关断以防止损坏。
• 短路保护：在输出发生短路情况时，芯片会切断电源，以避免进一步损坏设备。

这些保护功能大大提高了 L78L06ABZ 的可靠性，使其适用于广泛的应用场景。

性能指标

L78L06ABZ 的电源抑制比（PSRR）为 46dB（在 120Hz 下），这一值合理地表明了该稳压器在抑制输入电压波动和噪声方面的能力。对于许多敏感的电子系统而言，这一性能指标确保了在不稳定电源下也能提供平稳可靠的输出。

工作温度范围

该型号的工作温度范围为 -40°C 到 125°C，充分适应严酷的工业环境和高温条件。这使得 L78L06ABZ 能够在多种应用中保持高效运行，包括恶劣的气候条件和高温操作环境。

封装与安装

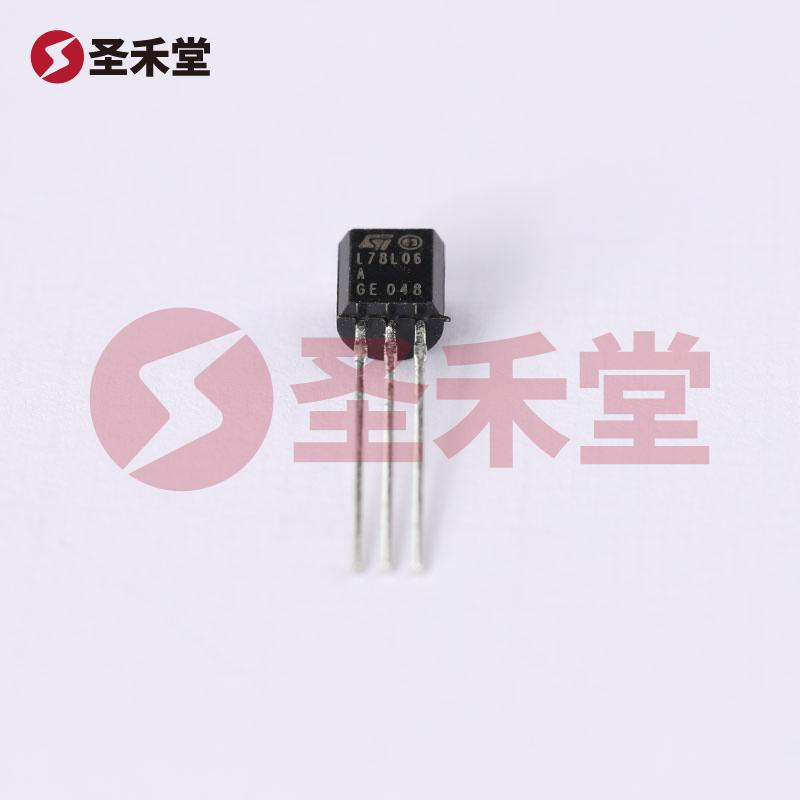

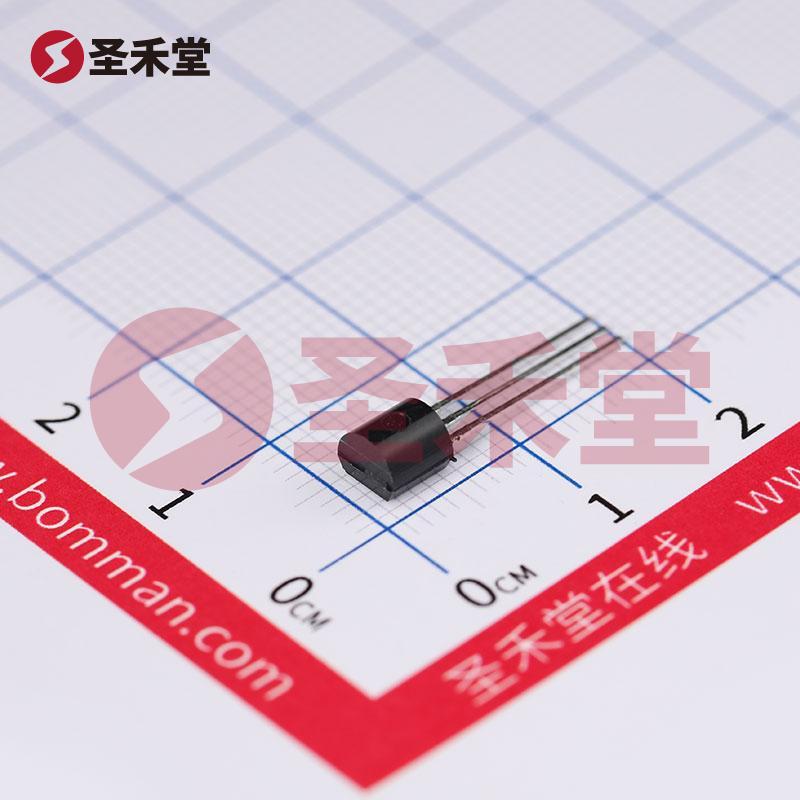

L78L06ABZ 的封装采用 TO-92-3 引脚式设计，适合通孔安装，使其在电路板上拥有良好的可焊性和固定性。这种标准化的封装形式使得设计工程师在PCB布局和元件替换时，能够更加方便和灵活。

应用领域

L78L06ABZ 可广泛应用于以下领域：

1. 消费电子产品：如家用电器、音响设备和数码产品等，都可以通过该稳压器获得稳定的电源，以提高设备的整体性能和用户体验。
2. 工业控制：在工业自动化和控制系统中，L78L06ABZ 可用于供电低功耗传感器、执行器等设备，确保设备在不同工作状态下安全、可靠地运行。
3. 通信设备：在需要稳定电源的通信模块中，如无线接收器和发射器，L78L06ABZ 提供的固定输出电压能有效保证通信质量。

结论

综上所述，L78L06ABZ 是一款高性能、可靠且经济的线性稳压器，凭借其稳定的输出特性、丰富的保护机制和宽广的应用温度范围，赢得了工程师和设计师的信赖。无论是在消费电子、工业应用还是通信领域，L78L06ABZ 都是一个值得推荐的解决方案，能够有效满足各类设备对电源的严格要求。
