晶体管类型 | PNP | 集电极电流Ic | 1A |
集射极击穿电压Vce | 30V | 额定功率 | 500mW |
电流 - 集电极 (Ic)(最大值) | 1A | 电压 - 集射极击穿(最大值) | 30V |
不同 Ib、Ic 时 Vce 饱和压降(最大值) | 750mV @ 200mA,2A | 电流 - 集电极截止(最大值) | 100nA(ICBO) |
不同 Ic、Vce 时 DC 电流增益 (hFE)(最小值) | 100 @ 500mA,2V | 功率 - 最大值 | 500mW |
频率 - 跃迁 | 100MHz | 工作温度 | -55°C ~ 150°C(TJ) |
安装类型 | 表面贴装型 | 封装/外壳 | TO-236-3,SC-59,SOT-23-3 |
供应商器件封装 | SOT-23-3 |
基本信息
FMMT549TA是一款高性能的PNP型三极管,由DIODES(美台)公司生产。该器件专为表面贴装技术(SMT)应用而设计,封装形式为SOT-23,具备优良的电气和热性能。FMMT549TA的基本参数包括:集电极电流Ic的最大值为1A,集射极击穿电压Vce的最大值为30V,额定功率为500mW,适合多种中等功率的应用需求。
电气特性
FMMT549TA的电气特性使其在多种电路中表现优越。其最大集电极电流(Ic)为1A,适合用于要求较高电流驱动的场合。其最大集射极击穿电压(Vce)为30V,适应于高电压应用,从而可以有效防止电路在过压下损坏。
该晶体管在不同的工作条件下,表现出良好的饱和压降特性。当Ic为200mA或2A时,Vce饱和压降(最大值)为750mV,这在很多应用中保持了较低的功耗和热量生成。DC电流增益(hFE)的最低值为100(在500mA和2V条件下),保证了该器件优越的放大能力,使其能够在信号放大、开关等应用中保持良好的性能。
频率与温度范围
FMMT549TA的跃迁频率高达100MHz,使其非常适合于工作频率较高的应用场景,例如射频放大器和开关电源等。此外,其工作温度范围为-55°C至150°C(TJ),这个宽广的温度范围使其能够在极端环境条件下稳定工作,适合汽车电子、工业控制等高温环境中的应用。
安装与封装

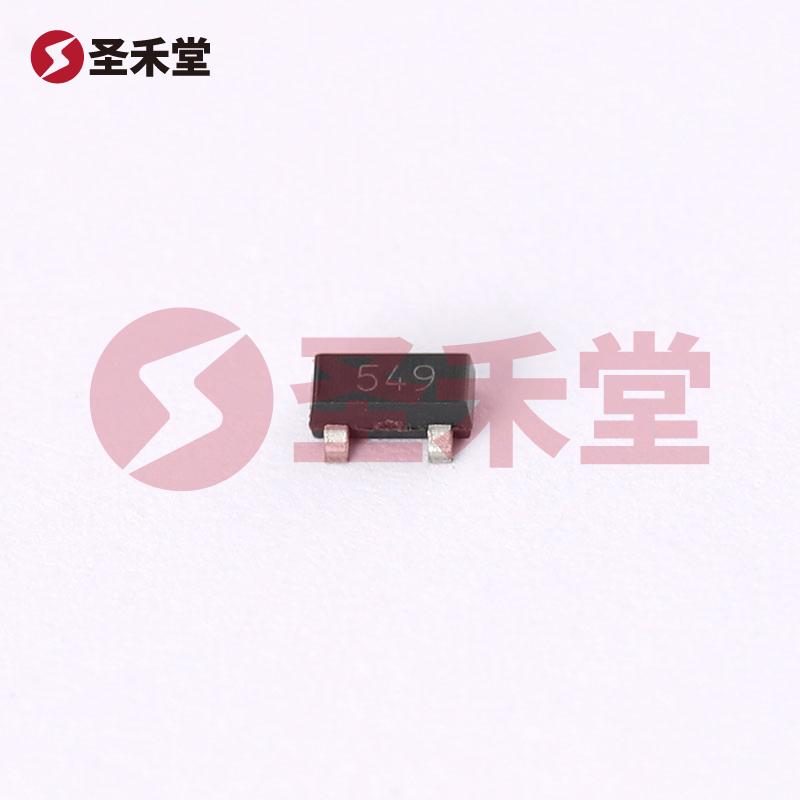

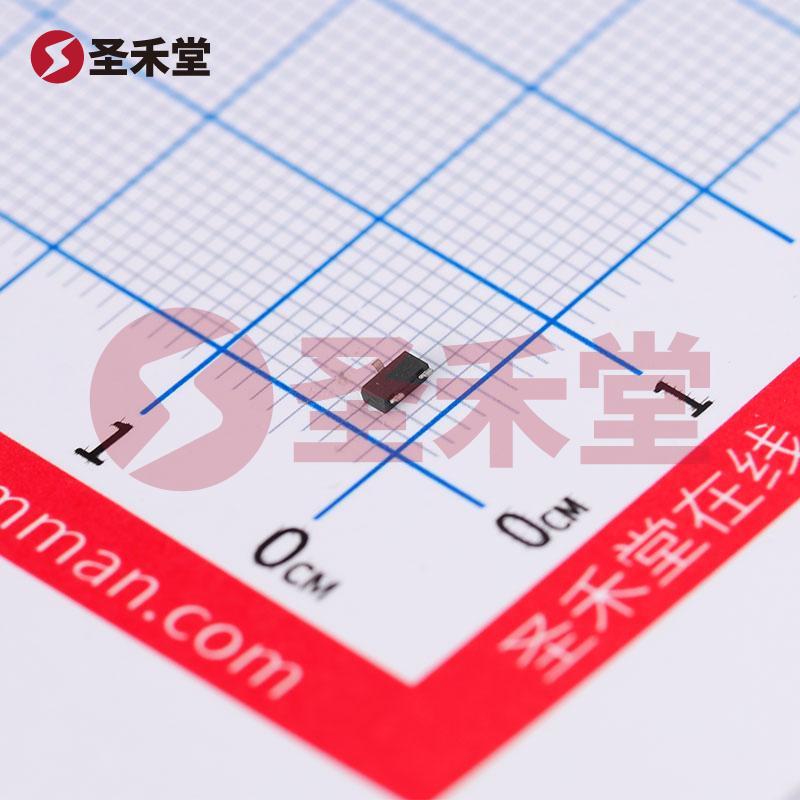

该器件的表面贴装类型和SOT-23封装设计,兼顾了空间和散热管理的需求。SOT-23封装小巧且易于集成,在现代电子产品的小型化趋势中显得尤为重要。这种封装形式有助于提高电路板的布局灵活性,并降低了整体体积。
应用领域
FMMT549TA三极管能够广泛应用于多种电子设计中,包括但不限于:
总结
FMMT549TA是一款高性能的PNP三极管,其优越的电气特性和极宽的应用范围,使其成为现代电子电路设计中的理想选择。随着电子产品小型化和高性能化的趋势,FMMT549TA以其出色的性能,一定会在各种电子应用中发挥重要作用。通过使用FMMT549TA,设计师可以轻松地构建高效、可靠的电路,满足市场日益增长的性能需求。
