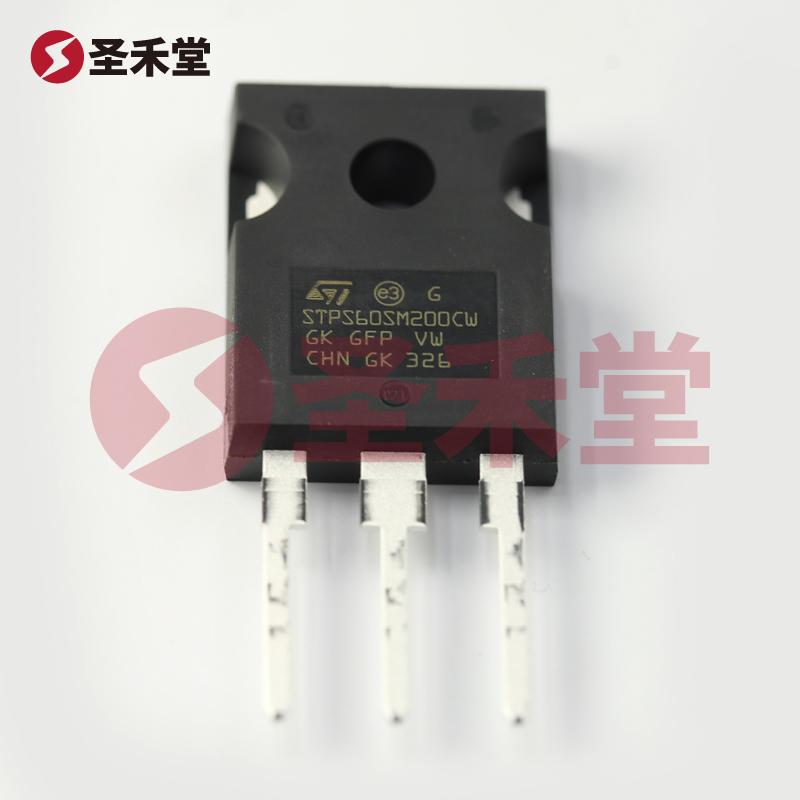

STPS60SM200CW
STPS60SM200CW参数
| 直流反向耐压（Vr） | 200V | 平均整流电流（Io） | 2 x 30A |
| 正向压降（Vf） | 830mV @ 30A | 二极管配置 | 1 对共阴极 |
| 二极管类型 | 肖特基 | 电压 - DC 反向 (Vr)（最大值） | 200V |
| 电流 - 平均整流 (Io)（每二极管） | 60A | 不同 If 时电压 - 正向 (Vf) | 830mV @ 30A |
| 速度 | 快速恢复 =< 500ns，> 200mA（Io） | 不同 Vr 时电流 - 反向泄漏 | 50µA @ 200V |
| 工作温度 - 结 | -40°C ~ 175°C | 安装类型 | 通孔 |

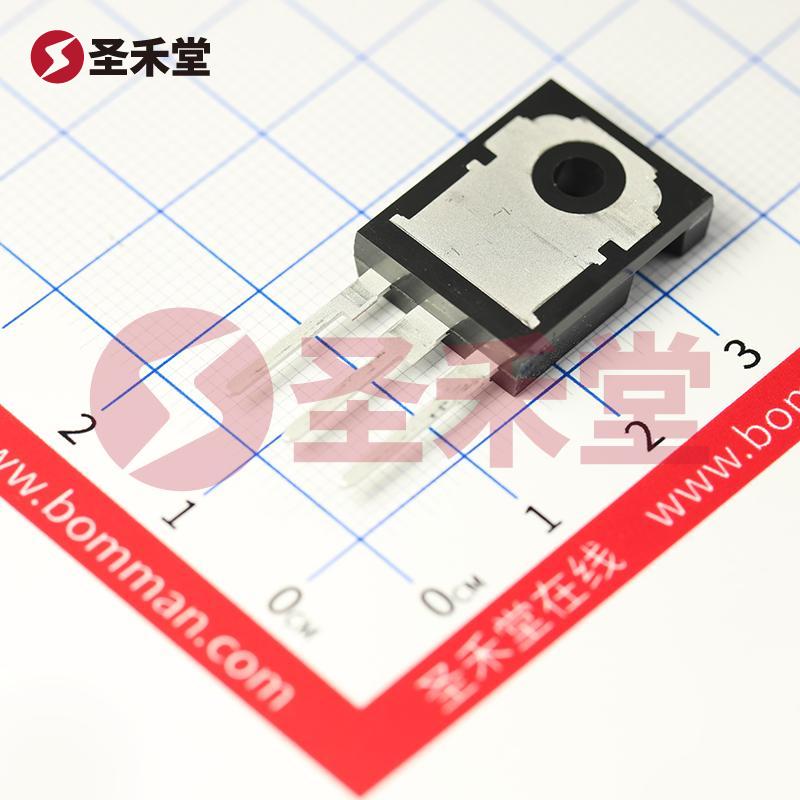

| 封装/外壳 | TO-247-3 | 供应商器件封装 | TO-247 |
STPS60SM200CW手册
STPS60SM200CW概述
STPS60SM200CW 产品概述
STPS60SM200CW 是由意法半导体（STMicroelectronics）推出的一款高性能肖特基二极管，专为现代电子系统而设计，适用于多种应用场景。这款二极管凭借其优异的电气特性、宽广的工作温度范围和稳健的封装设计，在高效电源转换、整流电路和保护电路等领域中得到了广泛应用。
主要特性
直流反向耐压（Vr）: 本产品的最大反向耐压为200V，保证了在高压环境下的稳定性和安全性，使其适合在要求较高的应用中使用。
平均整流电流（Io）: STPS60SM200CW 的设计允许每个二极管承载高达60A 的平均整流电流。在并联配置下（1对共阴极），能够满足高负载电流的需求，非常适合高功率电源转换和整流应用。
正向压降（Vf）: 在30A的工作条件下，该二极管的正向压降为830mV，极低的正向压降有效降低了能量损耗，提高了整体系统的效率。
反向泄漏电流: 在200V的反向电压下，反向泄漏电流仅为50µA，确保了高电压和高频率操作下对电流的严格控制，降低了静态损耗。
快速恢复特性: 该二极管的恢复时间小于500ns，确保在高频应用中的可靠性，适合用于开关电源和高频整流电路。
宽广的工作温度范围: STPS60SM200CW 能在-40°C 到 175°C 的温度范围内稳定工作，适应了严苛环境下的应用需求。
封装与安装类型: 本产品采用通孔TO-247-3封装，具有良好的散热性能，贴合高功率应用的需求。其稳固的结构设计允许简便可靠的电路板装配。
应用领域
STPS60SM200CW 二极管的特性使其广泛适用于多个领域：
开关电源: 利用其快捷的恢复时间和高整流能力，STPS60SM200CW 被广泛应用于高效开关电源设计中，能够有效提升电源的转换效率。
整流电路: 在家电、工业设备和商业电源中的整流电路中，STPS60SM200CW 可作为桥式整流器中的核心组件，确保有效的电流转换。
逆变器: 在太阳能逆变器及电动汽车充电器的使用中，该二极管能够处理高电流与高电压，提升逆变器的整体效率。
电机驱动器: 由于其高承载能力和瞬态表现，STPS60SM200CW 在电机驱动应用中受到青睐，特别是在需要快速开关操作的场合。
总结
STPS60SM200CW 是一款性价比高、性能优良的肖特基二极管，其在高电压、高电流及快速恢复能力方面的突出表现，使其成为现代电子应用中的重要元件。凭借其坚固的TO-247-3封装和广泛的工作温度范围，这款二极管完美匹配要求高效、可靠和稳定的电源解决方案。无论是在消费类电子产品、工业自动化、还是新能源应用，STPS60SM200CW 都是一个值得信赖的选择。
