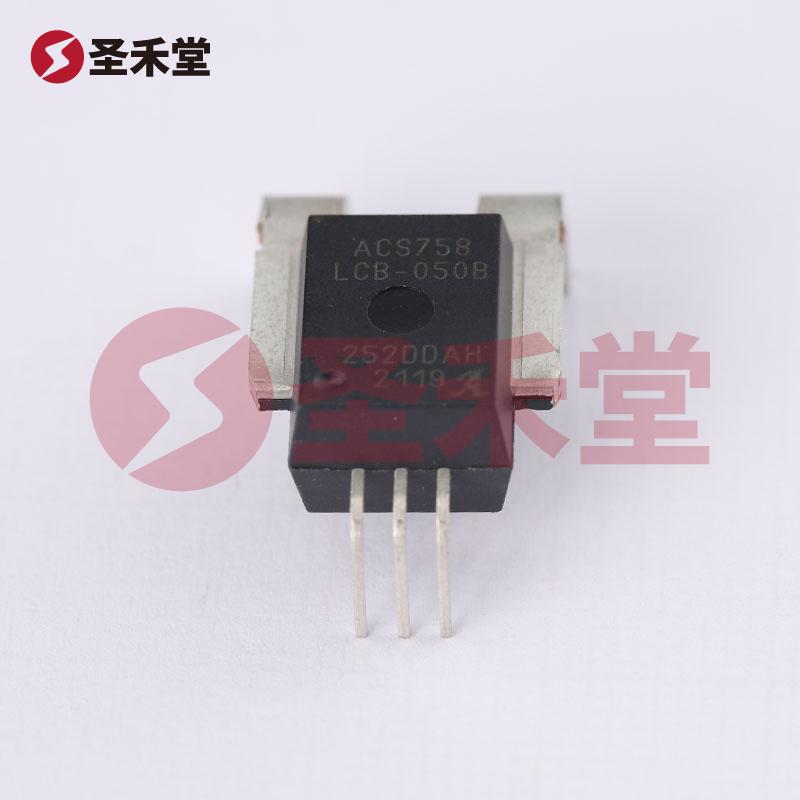

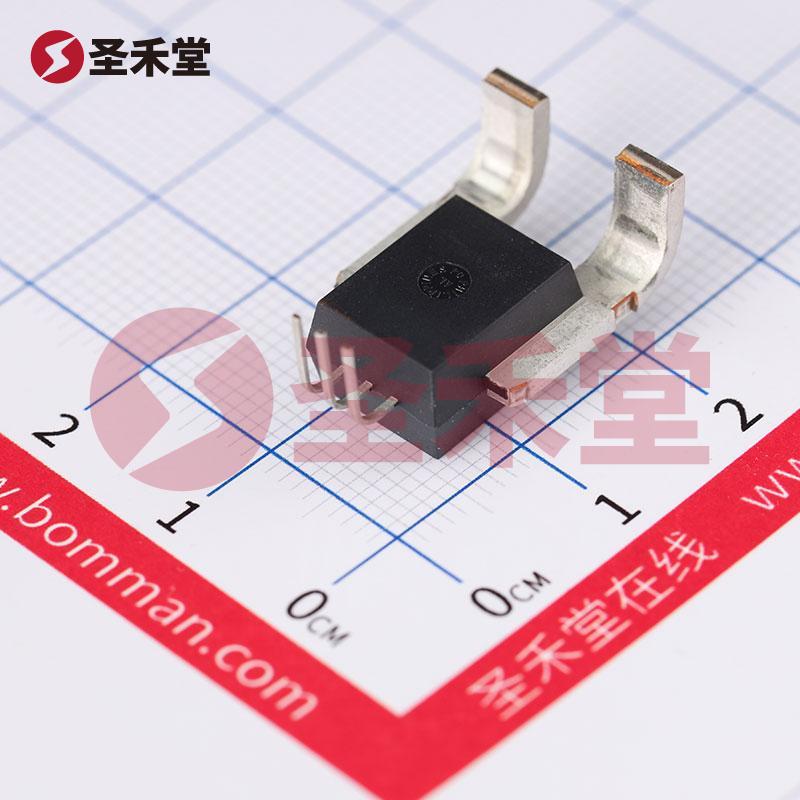

ACS758LCB-050B-PFF-T
ACS758LCB-050B-PFF-T参数
| 用于测量 | AC/DC | 传感器类型 | 霍尔效应，开环 |
| 电流 - 检测 | 50A | 通道数 | 1 |
| 输出 | 比率，电压 | 灵敏度 | 40mV/A |
| 频率 | DC ~ 120kHz | 线性度 | ±1% |
| 精度 | ±2% | 电压 - 供电 | 3V ~ 5.5V |
| 响应时间 | 4µs | 电流 - 供电（最大值） | 13.5mA |
| 工作温度 | -40°C ~ 150°C | 极化 | 双向 |
| 安装类型 | 通孔 | 封装/外壳 | 5-CB 成形引线，PFF |
| 供应商器件封装 | 5-CB 模块 |
ACS758LCB-050B-PFF-T手册
ACS758LCB-050B-PFF-T概述
产品概述：ACS758LCB-050B-PFF-T
ACS758LCB-050B-PFF-T 是由美国著名品牌 ALLEGRO（埃戈罗）推出的一款高性能电流传感器。该传感器基于霍尔效应原理，设计用于准确测量直流 (DC) 和交流 (AC) 电流，具有出色的测量范围和灵敏度，特别适用于电流监测和控制应用。以下是针对该产品各项参数的详细解读与应用场景。
基础参数与特性
电流检测能力：ACS758LCB-050B-PFF-T 能够在最大 50A 的电流下进行高效测量，满足许多工业和消费类电子产品的应用需求。这一能力使得其特别适合高功率电源管理和电动汽车领域中的电流监测。
传感器类型：采用开环霍尔效应技术，能够提供非常高的灵敏度和可靠性。该特性使传感器对于电流变化能够快速作出反应，适用于动态电流条件下的应用。
输出信号：传感器输出为电压，比率输出实现简单的模拟接口，方便与各种微控制器和数据采集系统联动。其输出灵敏度为 40mV/A，使得微小的电流变化都能被精准捕捉。
供电电压：工作电压范围在 3V 至 5.5V 之间，使得该传感器能够与多种数字控制电路兼容，灵活适应不同的电源需求。
频率特性：有效频率范围为 DC 至 120kHz，适用于快速变化的电流信号测量，符合高频应用的需求。
响应时间与精度：响应时间短至 4μs，满足对快速变化信号的实时监测要求，且具有 ±1% 的线性度和 ±2% 的精度，为各种高要求的电流测量场景提供了数据保障。
工作环境：具备 -40°C 至 150°C 的工作温度范围，使得该传感器可用于严酷环境下的应用，如汽车、工业控制及恶劣气候下的电气设备。
安装及封装：采用通孔安装方式，便于集成到PCB板中，其 CB-5 封装设计使产品在体积上具备一定的优势，以适应空间受限的应用场合。
应用场景
ACS758LCB-050B-PFF-T 广泛应用于多个行业，包括：
- 电力监控：在电力系统中实时监测电流，确保安全与稳定运行。
- 电动汽车：在电动汽车的电池管理系统 (BMS) 中监测电流，优化充放电过程。
- 工业控制：在自动化生产线中用于监测设备的工作状态，确保电机和其他设备的正常运作。
- 消费电子：在智能家居设备中检测电流使用状况，帮助用户更加精确地管理能源消耗。
- 便携式设备：在小型电源控制和监测系统中实现电流的智能监测。
总结
总的来说，ACS758LCB-050B-PFF-T 是一款功能强大、精度高、适应性强的电流传感器，适合多种行业的应用。凭借其出色的电流检测能力、快速响应和高工作温度范围，该传感器能够在许多苛刻环境中提供可靠的性能，是现代电流测量系统的重要组成部分。无论是新能源汽车的电池监测，还是智能电网的应用，ACS758LCB-050B-PFF-T 都将大幅提升系统的智能化管理水平。
