RF071M2STR

产品概述：RF071M2STR 快恢复二极管

一、产品简介

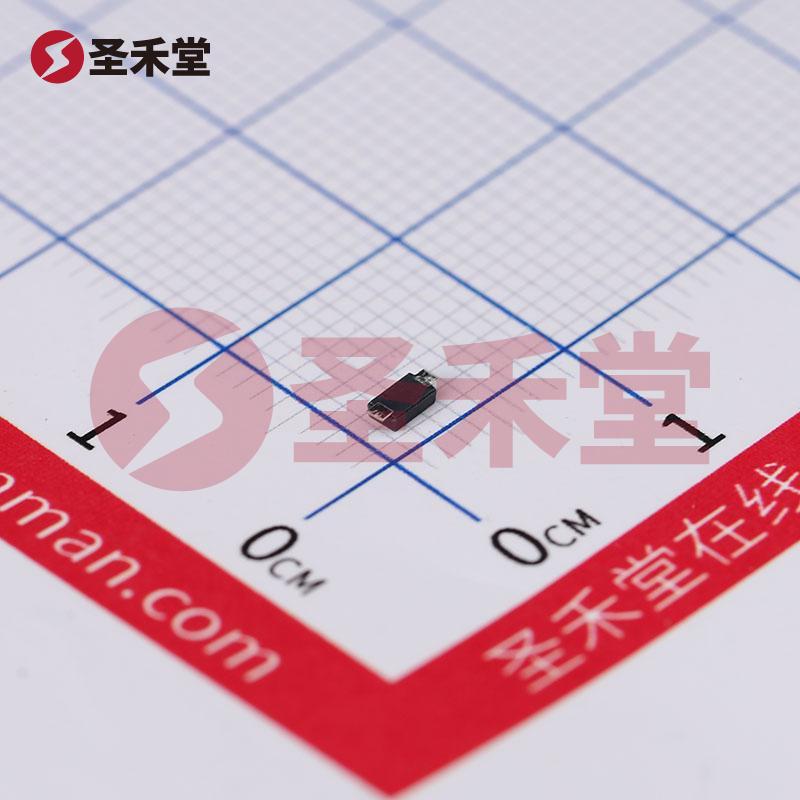

RF071M2STR是由知名电子元器件制造商ROHM（罗姆）设计和生产的快恢复二极管，专为高效、高速的电流整流应用而设计。其主要特点为反向恢复时间短、较高的耐压能力及较小的正向压降，使其在多个领域的应用中成为优选器件。

二、关键参数

• 反向恢复时间 (trr): 25ns
• 直流反向耐压 (Vr): 200V
• 平均整流电流 (Io): 700mA
• 正向压降 (Vf): 850mV @ 700mA
• 反向泄漏电流: 10µA @ 200V
• 安装类型: 表面贴装型
• 封装类型: SOD-123F
• 工作温度（结温）: 最大150°C

三、性能特点

1. 快速恢复特性: RF071M2STR的反向恢复时间仅为25ns，适合对快速开关操作要求较高的电路。这一特性使其在开关电源、直流-直流转换器及其他高频应用中表现出色。

2. 高耐压能力: 最大直流反向耐压可达200V，能够有效防止在高电压工作环境下的击穿现象，大大提高了电路的稳定性和安全性。

3. 较低的正向压降: 正向压降为850mV（在700mA时），这意味着在这款二极管工作时，可以减少能量损耗，进而提升系统的整体效率，特别是在高负载条件下。

4. 极低的反向泄漏电流: 在200V的反向电压下，反向泄漏电流仅为10µA，体现了其在许多应用中保持低功耗特性的优势，尤其适合需要电池供电的设备。

5. 高温容忍度: 最高工作结温可达150°C，适合在高温环境中运行，有助于扩展应用领域，尤其是在工业与汽车相关电子产品中。

四、应用领域

RF071M2STR适用于多种电子电路设计，以下是一些主要应用场景：

• 开关电源: 能够处理高频转换且要求将功耗降至最低的电源管理系统。
• 逆变器: 在太阳能及其他可再生能源系统中，用于电力转换与整流。
• 高频整流: 应用于各种应用需要高效率整流的领域，例如RF和微波设备。
• 充电器: 在便携式设备的充电电路中，可以提高充电效率，减少热耗散。

五、综合评价

RF071M2STR作为一款性能卓越的快恢复二极管，结合了高效能、低功耗和耐高温等多项优势，广泛适用于现代电子行业的高端应用场景。随着电子产品对功耗、尺寸和可靠性要求的不断提高，该产品无疑能够满足未来更多设计需求，并为设计师提供出色的解决方案。

选用RF071M2STR，让您的设计更具竞争力，无论是在电源管理、信号整流，还是在高频应用方面，它都能够提供顶尖的性能支持。通过ROHM的品牌信誉和技术支持，RF071M2STR无疑是值得信赖的电子元器件选择。
