74HCT595PW,118

74HCT595PW,118 产品概述

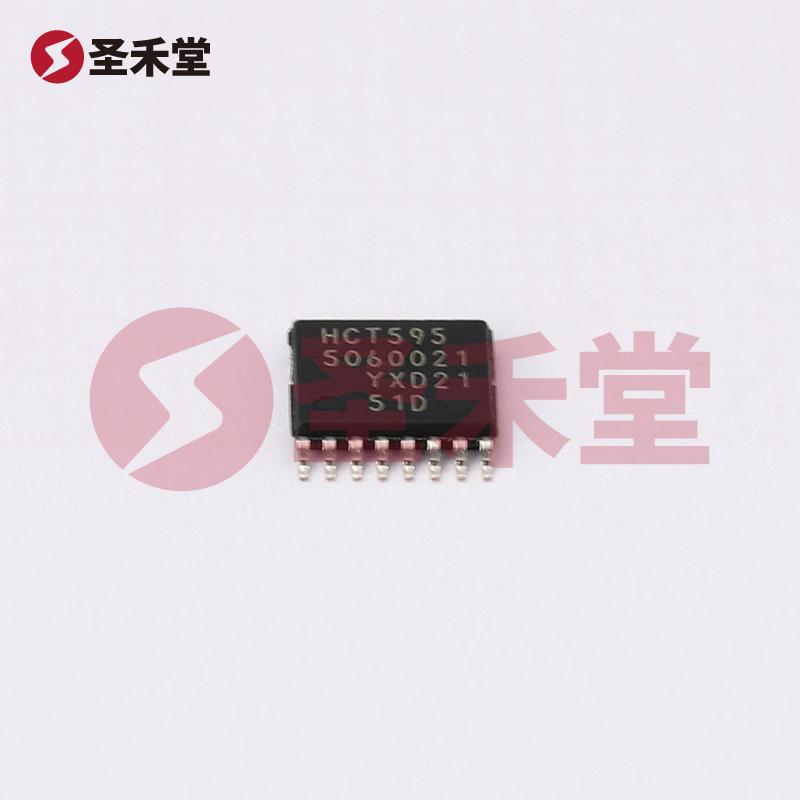

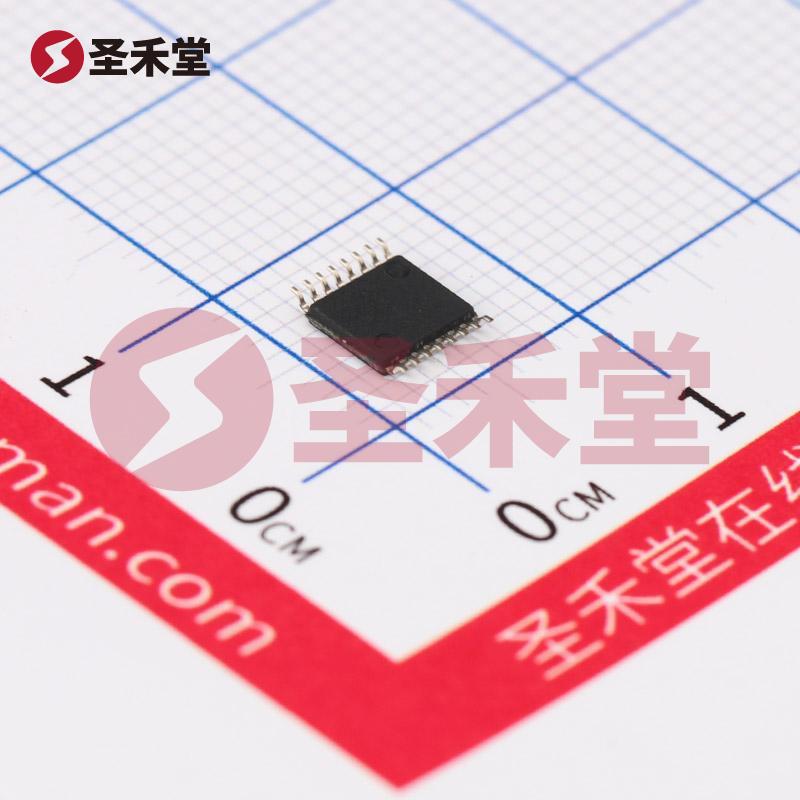

74HCT595PW,118 是由知名半导体供应商 Nexperia（安世半导体）出品的一款高性能移位寄存器。它采用了16-TSSOP封装，尺寸为0.173英寸（4.40mm宽），适合于紧凑型的表面贴装应用。该器件的逻辑类型为移位寄存器，并具备三态输出功能，能够有效地进行串行数据的传输与处理，非常适合用于各种数字系统中，尤其是在需要多路输出的场合。

功能特性

74HCT595 是一个 8位移位寄存器，具备串行至并行转换功能。这意味着该芯片可以将串行输入的数据转换为并行输出，用于驱动其他数字元件或显示器件。该器件的主要功能是能够在一条数据线上接收串行数据，然后在时钟信号的控制下，将数据移位并在并行输出端口实现多个信号的同时输出。

• 串行至并行转换：可以简化数据的传输，减少引脚资源的消耗，使系统设计更加简洁。
• 三态输出：每个输出端口可以根据控制信号被置为高（1）、低（0）或高阻抗（Z）状态，使得多个输出端口可以在同一时间和同一处连接，从而避免信号干扰。
• 级联使用：可将多个74HCT595芯片级联使用，实现更大的数据处理能力，适用于需要多个并行输出的复杂系统。

电气参数

该移位寄存器的供电电压范围为 4.5V 到 5.5V，适合与多种逻辑电路兼容，并可确保在不同的应用场合下都能稳定工作。其工作温度范围为 -40°C 到 125°C，使该器件能在严苛的环境中有效运行，适合用于汽车电子、工业控制及消费电子等多个领域。

应用领域

由于其独特的功能和优良的性能，74HCT595PW,118 可以广泛应用于以下场合：

1. LED显示控制：可以通过移位寄存器控制大量LED灯，特别是在需要许多灯光同时控制时，如多位数码管显示。
2. 传感器接口：可用于读取多个传感器的数据，并将其汇聚为串行信号，便于后续处理和监控。
3. 转换器及适配器：作为数据转接和适配的桥梁，方便不同逻辑系统间的数据传输。
4. 控制系统：在自动化设备中作为数据输入接口，处理多个数字信号并进行逻辑操作。

设计考虑

在设计时，使用74HCT595PW,118需要考虑其功耗和电气干扰的影响，确保良好的PCB布局以及适当的接地处理。同时，值得注意的是，虽然该器件可以承受宽广的供电电压及温度范围，但在实际应用中应保持在推荐的工作条件内，以确保可靠稳定的性能。

总的来说，74HCT595PW,118 移位寄存器是一款功能全面、性能可靠的逻辑器件，适用于多种需要数据传输与处理的电子应用，是现代电子工程设计中不可或缺的元件之一。通过合理应用该器件，可以大大提升系统的设计效率与性能。
