LTV-356T-C

LTV-356T-C 产品概述

LTV-356T-C 是一款高性能的晶体管输出光耦合器，专为需要高频率和电气隔离的应用而设计。这款光耦合器采用4脚SOP封装，兼具表面贴装技术(SMT)的优点，适合于现代电子产品的紧凑型设计和高效制造。其卓越的性能参数和灵活的应用范围使其成为电气隔离以及信号传输中的理想选择。

主要技术参数

• 通道数: 1
• 电压 - 隔离: 3750 Vrms，确保在高电压条件下的安全运行，满足各种工业应用需求。
• 电流传输比: 在典型的5mA输入电流下，最小可达200%，最大可达400%，极大地提高了输入信号的传输效率。
• 上升/下降时间: 上升时间4µs，下降时间3µs，使其适用于高速数据传输应用。
• 输入类型: 直流（DC），广泛应用于需要稳定输入信号的电路。
• 输出类型: 晶体管输出，能够有效驱动后级电路，提升整体系统性能。
• 电压 - 输出（最大值）: 80V，适用于多种工业环境中的高电压应用。
• 电流 - 输出/通道: 最大可达50mA，满足高负载应用的需求。

电气特性

光耦合器的正向电压（Vf）典型值为1.2V，具有低正向电压降的特性，有助于降低功耗，确保高效运行。同时，其 DC 正向电流（If）最大值为50mA，提供稳定的输出能力。Vce 饱和压降的最大值为200mV，降低了开关损耗，提高了整体效率。在各种过载和故障模式下，LTV-356T-C 在确保可靠性的同时，保护后端设备免受电流过载的破坏。

工作温度范围

LTV-356T-C 的工作温度范围在-55°C至110°C之间，适应各种严苛的环境条件，包括高温和低温应用，使其适用于航空、汽车和工业自动化等各种领域。

封装与安装

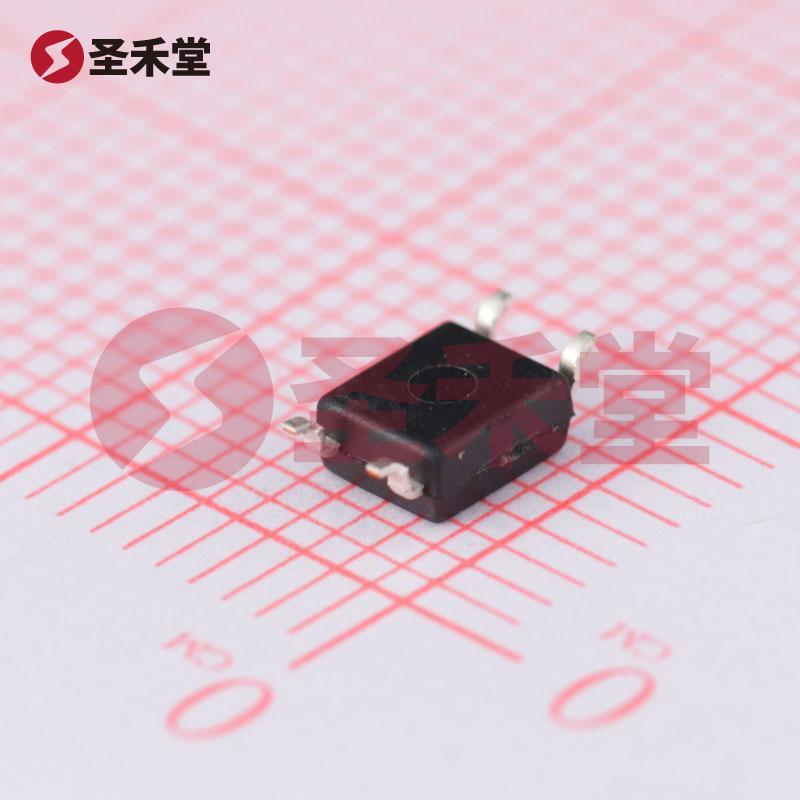

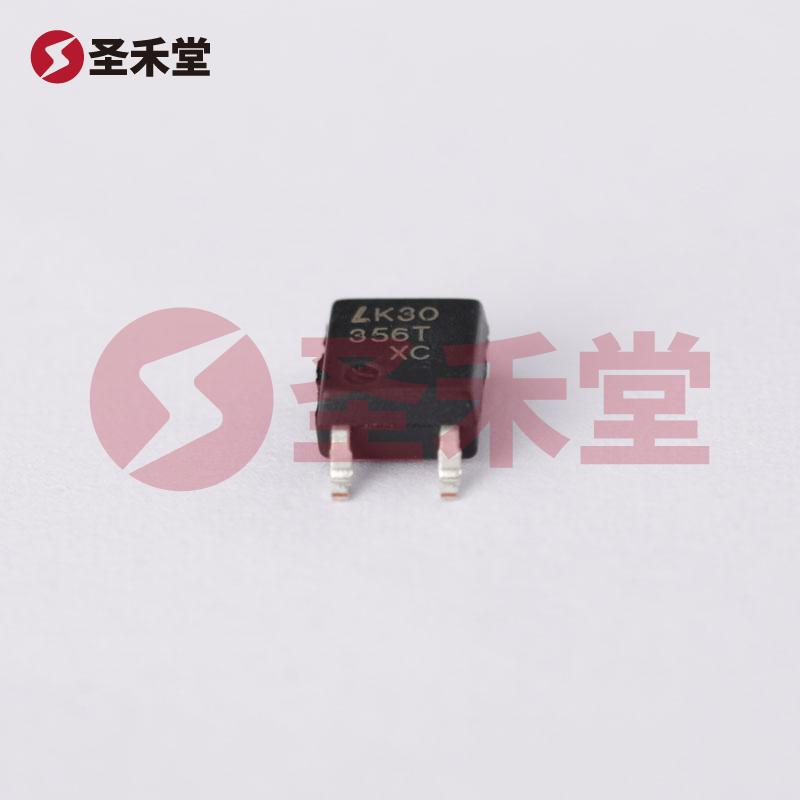

这款光耦合器采用4-SOP（Small Outline Package）封装，尺寸为2.54mm，方便在表面贴装设备(SMT)上进行安装，满足现代电子设备对于小型化和高密度的设计要求。封装的设计不仅提高了PCB（印刷电路板）的空间利用率，还简化了焊接过程。

应用领域

LTV-356T-C 广泛应用于工业自动化、家电、通信设备、数据采集系统及其他需要光电隔离的场合。其高性能的特性使其适合于电流监测、信号传输、开关控制等多种应用。在需要保护敏感电子元器件，防止电压突变和干扰的应用中表现尤为突出。

总结

综上所述，LTV-356T-C 是一款性能卓越、稳定可靠的光耦合器。凭借其优异的电气特性和灵活的应用能力，它能够满足现代电子设备中对高性能隔离和信号传输的需求，是各种电气和电子解决方案中的重要组成部分。选择 LTV-356T-C，将为您的项目提供有效的电气隔离和信号传输解决方案，提升产品的整体性能和可靠性。
