SSM3J328R,LF

产品概述：SSM3J328R,LF

概述

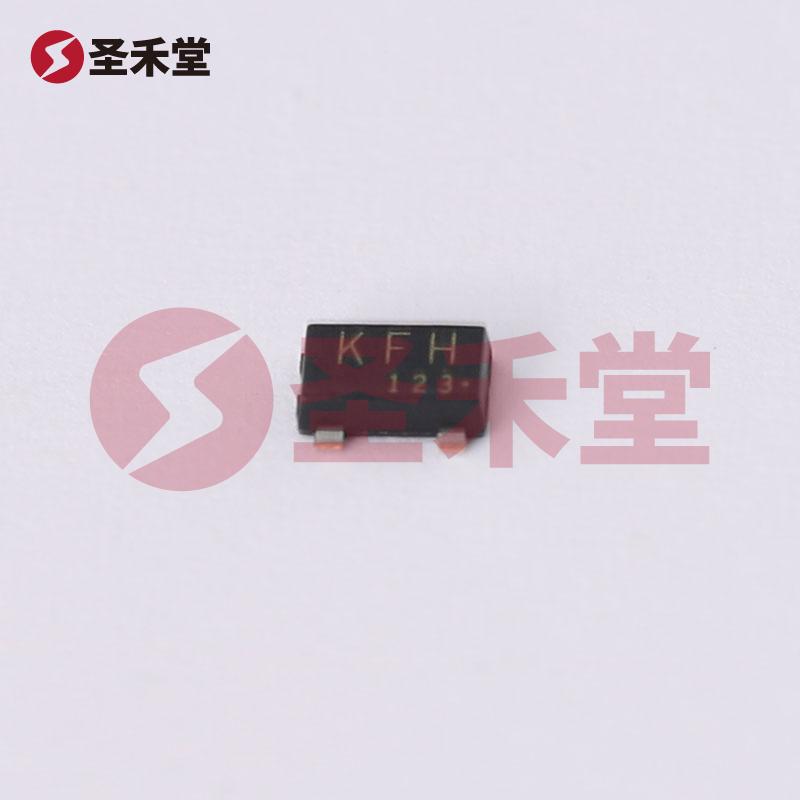

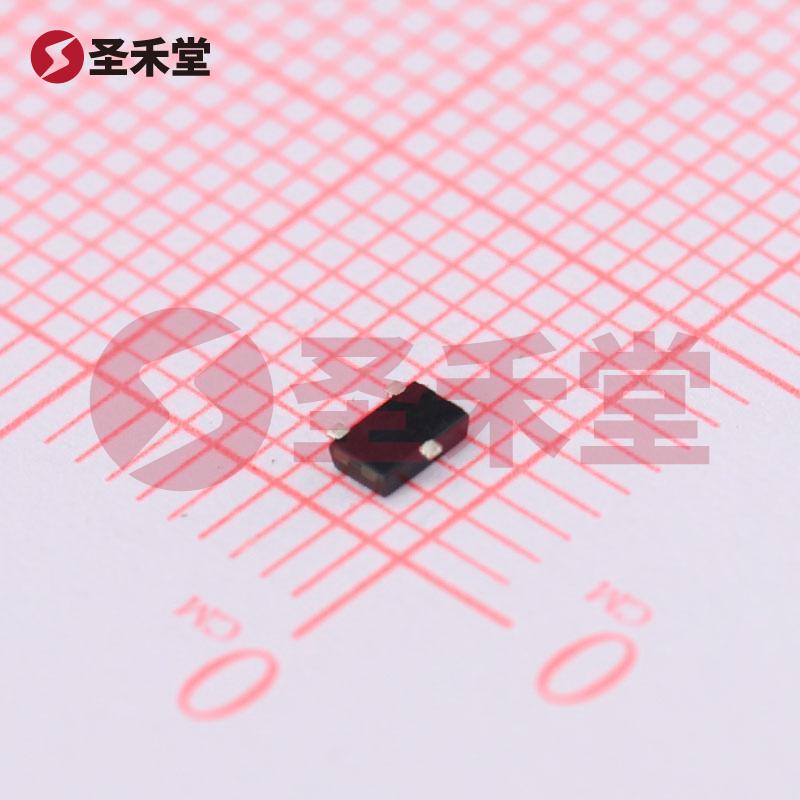

SSM3J328R,LF 是由东芝（TOSHIBA）生产的一款 P 通道场效应管（MOSFET），其主要特点包括额定的漏源电压（Vdss）为 20V、连续漏极电流（Id）为 6A、最大功率耗散为 1W。这种 MOSFET 采用 SOT-23F 封装，适合表面贴装型应用，广泛应用于各种电子电路中，例如电源管理、开关电源和信号调节等场景。

关键参数

1. 漏源电压（Vdss）: 20V

   • 此参数表示 MOSFET 能够承受的最大耐压值，对于需要控制 20V 电源的电路来说，该器件提供了可靠的保护。

2. 连续漏极电流（Id）: 6A @ 25°C

   • 在环境温度为 25°C 时，SSM3J328R,LF 可支持的最大漏极电流为 6A，这使其能够处理较大的负载电流，对电流需求较高的电路具有良好的适应性。

3. 栅源阈值电压（Vgs(th)）: 1V @ 1mA

   • 阈值电压为开启 MOSFET 所需的最小栅源电压，1V 的阈值电压意味着该器件适用于低电压驱动的应用，有助于降低驱动电路的设计复杂性。

4. 漏源导通电阻（Rds(on)）: 29.8mΩ @ 3A, 4.5V

   • 导通电阻越低，MOSFET 在通电时的能量损耗就越小。该器件在 3A 电流和 4.5V 驱动电压下的导通电阻为 29.8 毫欧，这有助于提高效率并减少热量产生。

5. 工作温度: 150°C

   • 这种高工作温度使得 SSM3J328R,LF 在严苛的环境条件下依然能够稳定工作，适合用于高温或者高功率的应用。

6. 栅极电荷（Qg）: 12.8nC @ 4.5V

   • 栅极电荷是影响开关速度和功耗的重要参数，较小的栅极电荷值使得该器件的开关速度更快，能够有效降低开关损耗。

7. 输入电容（Ciss）: 840pF @ 10V

   • 输入电容影响开关速度和驱动电路的设计，840pF 的输入电容表明在高频应用下仍然可以保持良好的性能。

应用领域

SSM3J328R,LF 适用于许多不同的应用场合，例如：

• 电源管理: 由于其优异的导通性能和低导通电阻，该 MOSFET 可以用于开关电源和降压转换器等电源管理电路，提高整体系统效率。

• 信号开关: 在宽频带信号应用中，其较小的导通电阻和快速的开关特性使其成为优秀的信号开关选择。

• 音频设备: 在一些音频放大器和音频处理单元中，可以用于开关电流通路，确保音频信号的质量。

• LED 驱动: SSM3J328R,LF 也适合用于 LED 照明系统中的电流控制，这样能有效调节亮度并延长设备的使用寿命。

结论

总的来说，SSM3J328R,LF 是一款性能卓越的 P 通道 MOSFET，结合了低漏源电压、高连续电流, 以及良好的热管理特性，能为各种电子设计提供可靠的解决方案。无论是在电源管理、信号开关还是照明控制领域，SSM3J328R,LF 都能够满足设计师对高效、节能与高性能的需求。由于其成熟的技术和品质保障，东芝的这款产品将为广泛的电子应用提供先进的支持。
