漏源电压(Vdss) | 30V | 连续漏极电流(Id)(25°C 时) | 4A |
栅源极阈值电压 | 1.5V @ 250uA | 漏源导通电阻 | 52mΩ @ 4A,10V |
最大功率耗散(Ta=25°C) | 770mW | 类型 | N沟道 |
FET 类型 | N 通道 | 技术 | MOSFET(金属氧化物) |
25°C 时电流 - 连续漏极 (Id) | 4A(Ta) | 驱动电压(最大 Rds On,最小 Rds On) | 2.5V,10V |
不同 Id、Vgs 时导通电阻(最大值) | 52 毫欧 @ 4A,10V | 不同 Id 时 Vgs(th)(最大值) | 1.5V @ 250µA |
不同 Vgs 时栅极电荷 (Qg)(最大值) | 11.7nC @ 10V | Vgs(最大值) | ±12V |
不同 Vds 时输入电容 (Ciss)(最大值) | 465pF @ 15V | 功率耗散(最大值) | 770mW(Ta) |
工作温度 | -55°C ~ 150°C(TJ) | 安装类型 | 表面贴装型 |
供应商器件封装 | SOT-323 | 封装/外壳 | SC-70,SOT-323 |
DMN3065LW-7 是一款高性能的 N 沟道 MOSFET,采用 SOT-323 封装,适用于各种中低功率的开关应用。本产品由知名电子元件供应商 DIODES(美台)提供,设计用于满足快速响应、低导通损耗及良好的热性能需求。DMN3065LW-7 的电气特性使其非常适合在移动设备、工业控制、DC-DC 转换器及其他需要高效电源管理的场景中应用。
DMN3065LW-7 的一些主要性能参数如下:

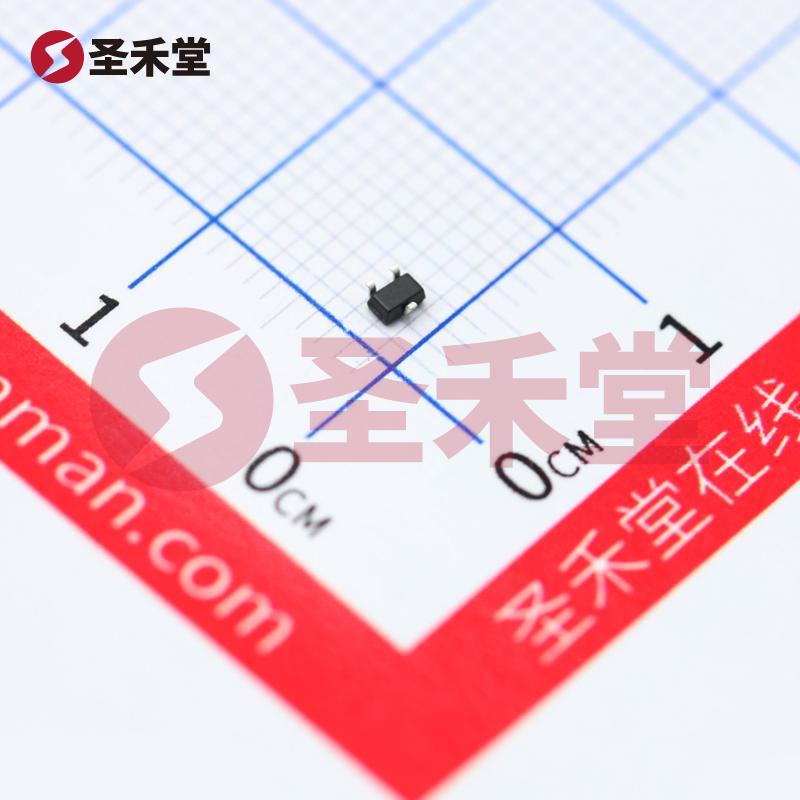

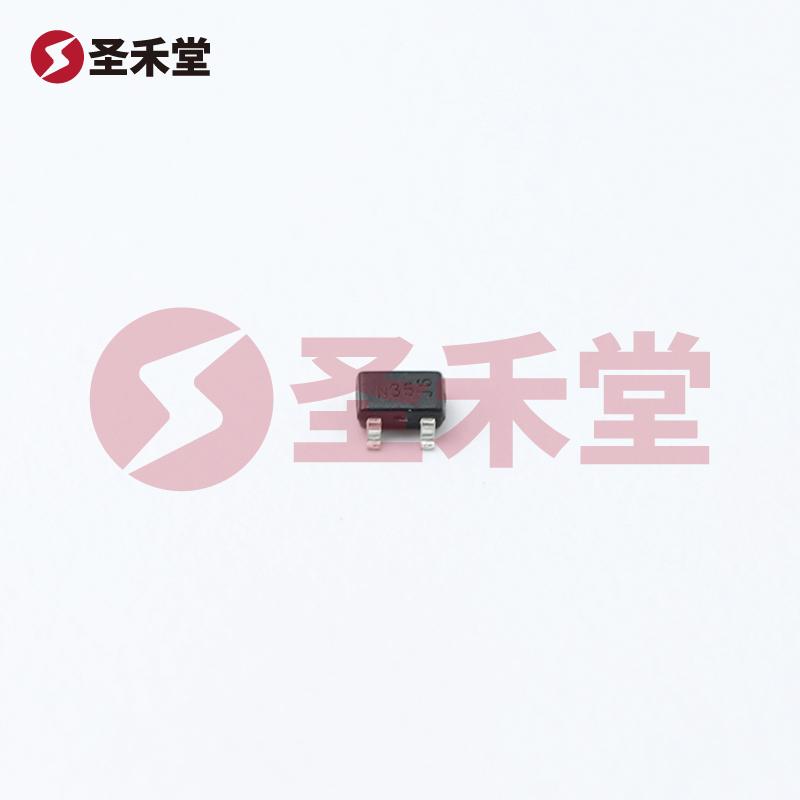

DMN3065LW-7 采用 SOT-323(SC-70)封装,包括三个引脚,设计为表面贴装型,便于与各种其他表面贴装组件共同集成。其小巧的体积使其非常适合空间有限的应用,如便携式电子设备和模块化电路设计。
应用场景包括:
DMN3065LW-7 由于其出色的电气特性、宽广的工作温度范围及紧凑的封装,使其成为在多个电子应用中的理想选择。无论是作为电源管理方案的一部分,还是在其他电路中的开关应用,DMN3065LW-7 都能以其可靠性和高效性能,满足设计的各种需求。其适应性强的特性,特别在现代电子产品中,提供了更加灵活的设计方案。在选择中低功率 MOSFET 时,DMN3065LW-7 是一个可靠的选择。
