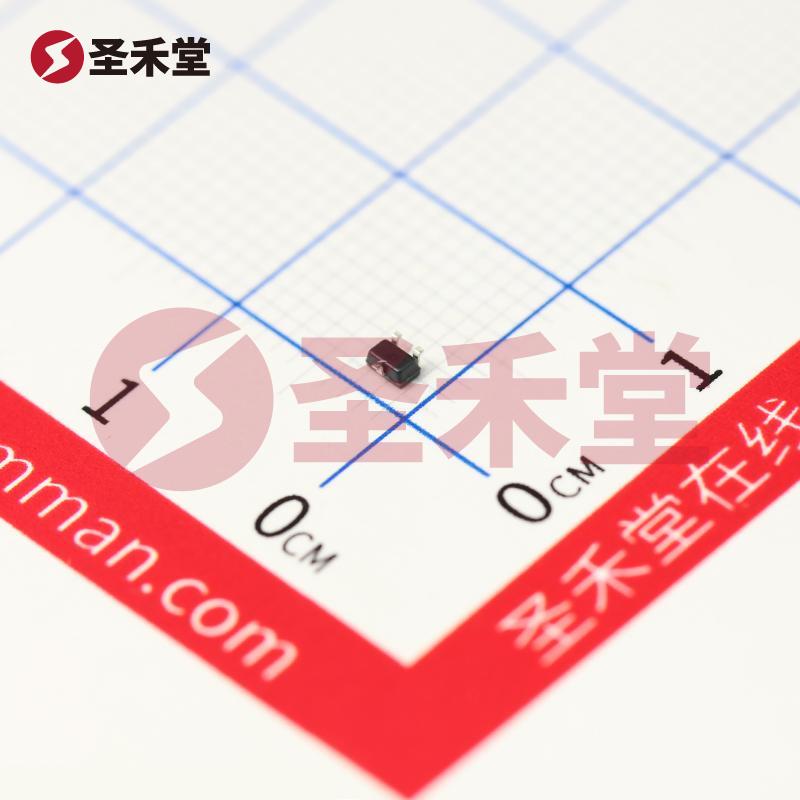

DDTA114EUA-7-F
DDTA114EUA-7-F参数
| 晶体管类型 | PNP - 预偏压 | 集电极电流Ic | 100mA |
| 集射极击穿电压Vce | 50V | 额定功率 | 200mW |
| 电流 - 集电极 (Ic)（最大值） | 100mA | 电压 - 集射极击穿（最大值） | 50V |
| 电阻器 - 基极 (R1) | 10 kOhms | 电阻器 - 发射极 (R2) | 10 kOhms |
| 不同 Ic、Vce 时 DC 电流增益 (hFE)（最小值） | 30 @ 5mA，5V | 不同 Ib、Ic 时 Vce 饱和压降（最大值） | 300mV @ 500µA，10mA |
| 电流 - 集电极截止（最大值） | 500nA | 频率 - 跃迁 | 250MHz |
| 功率 - 最大值 | 200mW | 安装类型 | 表面贴装型 |
| 封装/外壳 | SC-70，SOT-323 | 供应商器件封装 | SOT-323 |
DDTA114EUA-7-F手册
DDTA114EUA-7-F概述
产品概述：DDTA114EUA-7-F
DDTA114EUA-7-F是一款由美台（DIODES）公司生产的数字晶体管，采用PNP型结构，具有预偏置功能。它是专为低功耗和高频应用设计的，其紧凑的封装（SOT-323）使其非常适合用于空间受限的电路设计。这款晶体管主要应用于各类数字电路和信号放大领域，充分满足现代电子设备对高集成度和高性能的需求。
主要性能参数：
集电极电流（Ic）：此晶体管能够承受的最大集电极电流为100mA，适合用于一般的驱动电路和放大器电路。
集射极击穿电压（Vce）：最大集射极击穿电压为50V，这一参数确保该晶体管在高电压环境下的工作稳定性，使其在各种应用场景中表现出色。
额定功率：DDTA114EUA-7-F的最大功率为200mW，这使其能够在降低功耗的同时，满足各种应用的性能需求。
电流增益（hFE）：在特定条件下（5mA，5V），该晶体管的直流电流增益最低可达30，确保了信号放大的有效性。
饱和压降（Vce(sat)）：在条件为500µA电基极电流和10mA集电极电流下，其最大饱和压降为300mV，表明在开关状态下的功耗较低，对于减少热量的产生非常有利。
集电极截止电流：该晶体管的最大集电极截止电流为500nA，展示了其良好的关态性能，适用于高阻抗电路。
频率特性：频率跃迁达到250MHz，这为其在高频信号处理中的应用提供了极大的灵活性和适用范围。
应用领域：
DDTA114EUA-7-F凭借其优良的电气参数，适合用于多种电子应用，如：
开关电路：由于其低饱和压降和高电流增益，适合用作开关元件，能够高效地驱动负载。
信号放大器：在声音信号、射频信号等多种信号处理中，DDTA114EUA-7-F能够有效地提升信号强度，改善系统性能。
微控制器接口：在微控制器和其他数字电路之间，利用其良好的增益特性连接信号，确保数据传输的有效性。
LED驱动：可用于LED灯的驱动电路中，控制LED的开关状态和亮度。
安装与封装
DDTA114EUA-7-F采用表面贴装型(SMT)封装（SOT-323），这使得其在电路板上的布局密度大大增加。SOT-323封装不仅提供了优良的电气性能，还有效地减少了PCB的占用空间，适合于移动设备和消费电子产品的设计。
结论
总结来说，DDTA114EUA-7-F是一款多功能、高性能的PNP预偏置数字晶体管，具有稳定的工作参数和优良的电气特性，适合于多种数字和模拟应用。随着现代电子产品对小型化、低功耗及高性能的不断追求，DDTA114EUA-7-F无疑将在众多电子设计中发挥不可或缺的作用。无论是在新产品开发还是替代传统产品的应用场景，DDTA114EUA-7-F都将是一种理想的选择。
