FET 类型 | 2 个 P 沟道(双) | FET 功能 | 标准 |
漏源电压(Vdss) | 60V | 25°C 时电流 - 连续漏极 (Id) | 3.9A(Ta) |
不同 Id、Vgs 时导通电阻(最大值) | 85 毫欧 @ 2.9A,10V | 不同 Id 时 Vgs(th)(最大值) | 1V @ 250µA |
不同 Vgs 时栅极电荷 (Qg)(最大值) | 12.1nC @ 5V | 不同 Vds 时输入电容 (Ciss)(最大值) | 1021pF @ 30V |
功率 - 最大值 | 2.15W | 工作温度 | -55°C ~ 150°C(TJ) |
安装类型 | 表面贴装型 | 封装/外壳 | 8-SOIC(0.154",3.90mm 宽) |
供应商器件封装 | 8-SO |

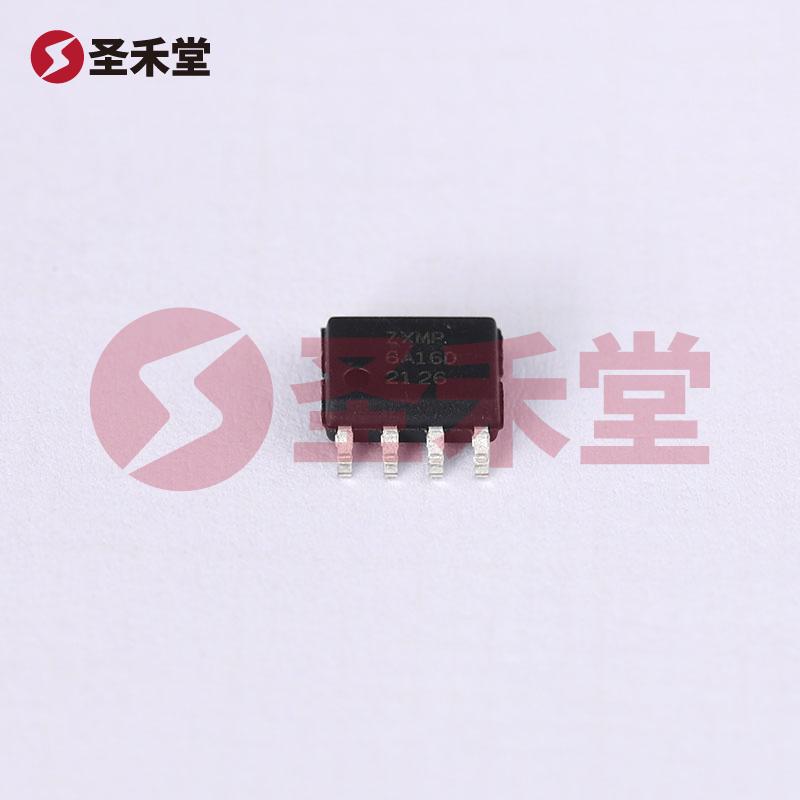

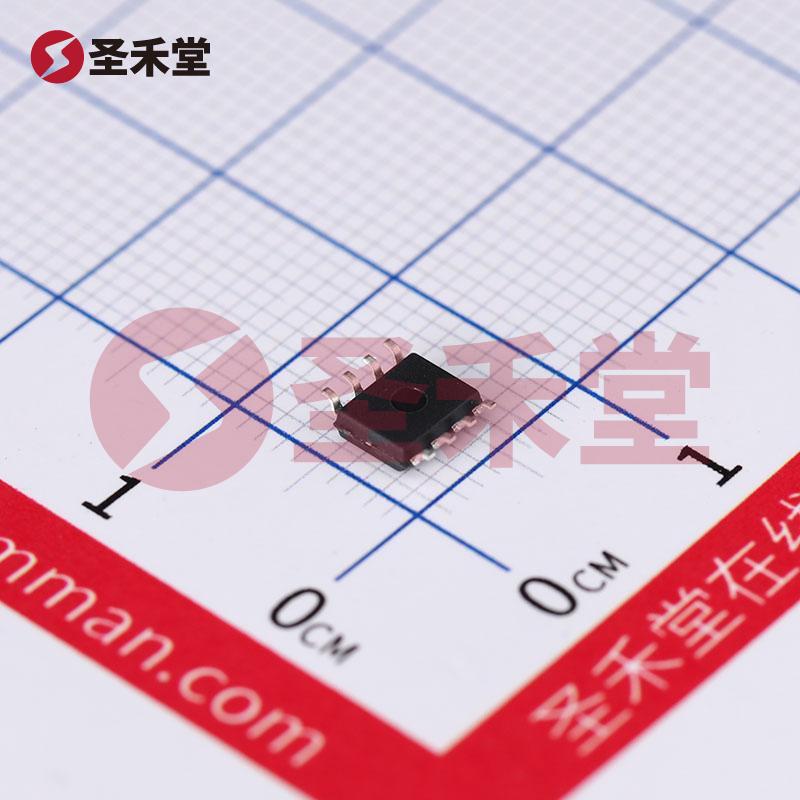

ZXMP6A16DN8TA 产品概述
ZXMP6A16DN8TA 是一种双 P 沟道场效应管(MOSFET),广泛应用于各种电子电路中,尤其适用于需要高度可靠性的功率控制和开关应用。这款器件的设计理念旨在满足现代电子产品对高效能、低功耗及高温工作条件的需求。以下将对其关键参数、应用领域以及设计优势进行详细阐述。
FET 类型: ZXMP6A16DN8TA 采用双 P 沟道场效应管设计,提供两个独立的通道,实现灵活的电流控制和切换功能。
漏源电压 (Vdss): 该器件的漏源电压为 60V,能够支持中低电压系统的应用,满足绝大部分电路的需求。
连续漏极电流 (Id): 25°C 时,该器件的连续漏极电流可达到 3.9A,表示其在设计上能够处理较高电流的情况。
导通电阻: 在 Vgs 为 10V 且 Id 为 2.9A 时,其最大导通电阻为 85 毫欧。这一特性能有效降低导通损耗,对于提升电源效率至关重要。
栅极阈值电压 (Vgs(th)): 该产品的栅极阈值电压最大值为 1V,这意味着在较低的栅极驱动电压下,它就能迅速开启,适合低电压控制信号的应用。
栅极电荷 (Qg): 最大栅极电荷为 12.1nC,这一参数表明器件具有较快的开关速度,有助于实现高频开关操作。
输入电容 (Ciss): 在 Vds 为 30V 时,输入电容最大值为 1021pF,影响开关频率,能够有效降低高频性能的限制。
功率最大值: 该器件的最大功率为 2.15W,适合中低功率应用。
工作温度范围: ZXMP6A16DN8TA 可在极宽的工作温度范围内(-55°C ~ 150°C)稳定工作,尤其适用于苛刻环境下的应用。
封装与安装类型: 行业标准的 8-SOIC 封装(0.154",3.90mm 宽),采用表面贴装型设计,使其易于集成到多种电路板上。
ZXMP6A16DN8TA 可应用于多种场景,包括但不限于:
高效能表现: ZXMP6A16DN8TA 的低导通电阻和低栅极电荷设计,确保在高频和高电流应用中依然能够保持良好的性能。
广泛温度范围: 适应-55°C 到 150°C 的广温度工作环境,使其在航天、汽车电子及工业控制等领域均能稳定运行。
简单易用: SO-8 封装使得该 MOSFET 便于在狭小的电路板空间中集成,同时减少了焊接和连接的复杂性。
ZXMP6A16DN8TA 是一款性能优越、适用范围广泛的双 P 沟道 MOSFET,凭借其高效能、低功耗及可靠的工作特性,成为现代电子产品设计中的理想选择。无论是在电源管理,还是在复杂的信号处理应用中,该器件都能提供卓越的表现,是电子工程师在选择开关元件时的重要参考。
