FZT591ATA
FZT591ATA参数
| 安装类型 | 表面贴装型 | 电流 - 集电极 (Ic)（最大值） | 1A |
| 电流 - 集电极截止（最大值） | 100nA | 工作温度 | -55°C ~ 150°C（TJ） |
| 频率 - 跃迁 | 150MHz | 功率 - 最大值 | 2W |
| 电压 - 集射极击穿（最大值） | 140V | 晶体管类型 | PNP |
| 不同 Ib、Ic 时 Vce 饱和压降（最大值） | 500mV @ 100mA，1A | 不同 Ic、Vce 时 DC 电流增益 (hFE)（最小值） | 300 @ 100mA，5V |
FZT591ATA手册
FZT591ATA概述
FZT591ATA 产品概述
一、产品基本信息
FZT591ATA 是一款高性能的表面贴装型 PNP 晶体管，专为各种电子应用而设计。它具备优良的电流承载能力，最大集电极电流（Ic）可达 1A，并且在整个工作温度范围内能够稳定运行，温度范围从 -55°C 到 150°C（TJ），这使得 FZT591ATA 适用于高温和极端环境中。
二、关键参数
电流能力: FZT591ATA 的最大集电极电流（Ic）为 1A，适合用于中小功率电路中。在正常工作条件下，其集电极截止电流（最大值）仅为 100nA，显示了该器件在关闭状态下的优异性能，能够有效降低功耗。
电压与功率: 该晶体管的最高工作电压为 40V，而其集射极击穿电压（最大值）达到 140V，确保其在高压应用中的可靠性。功率最大限制为 2W，适用于对功率要求不高的线路。
频率特性: FZT591ATA 的频率响应能力可支持到 150MHz，使其在高频开关应用中的表现尤为突出。这些频率特性使其能够在快速开关应用或其它高频状况下保持稳定性能。
饱和压降与增益: 在不同的基极电流（Ib）与集电极电流（Ic）下，FZT591ATA 的 Vce 饱和压降（最大值）为 500mV @ 100mA 和 1A，这一参数对于电源管理等应用至关重要。DC 电流增益 (hFE) 最小值可达 300，当 Ic 为 100mA，Vce 为 5V 时，更能显示出其优秀的增益特性。

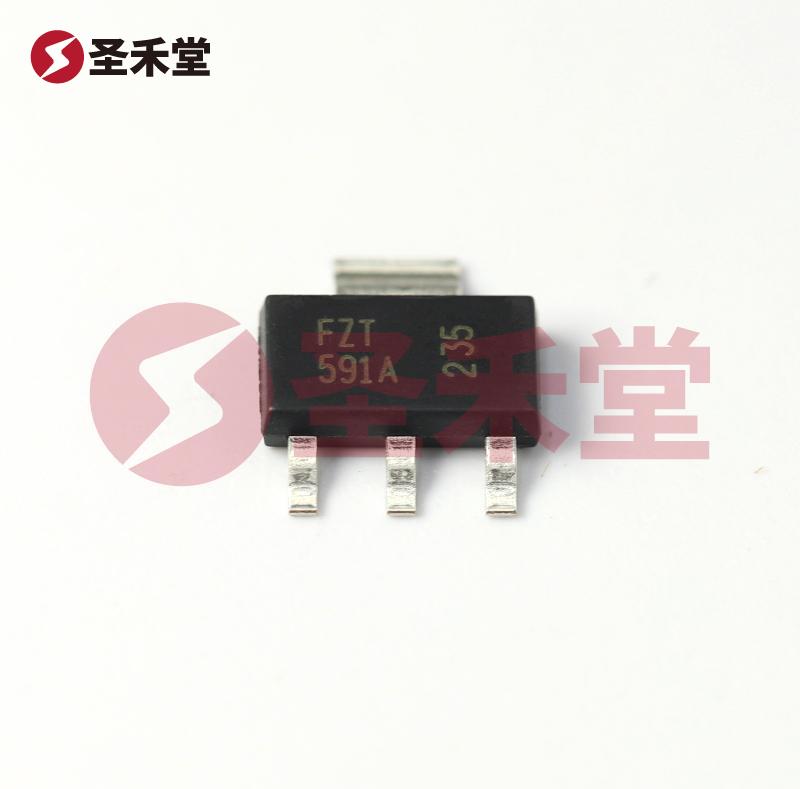

封装与品牌: FZT591ATA 采用 SOT-223 封装，具有小尺寸、轻重量的特性，适合现代电子设备的紧凑布局。其品牌 DIODES（美台）在电子元器件行业中享有良好的声誉，确保产品的质量和可靠性。
三、应用场景
FZT591ATA 被广泛应用于各种领域，尤其适合以下几种应用场景：
功率放大器: 由于其优秀的电流增益和耐压特性，FZT591ATA 可用于 RF 放大器及其他音频功率放大器中，提升输出信号的强度。
开关电路: FZT591ATA 的高频性能和低饱和压降特性使其成为高效开关电路的理想选择，能够在快速开关条件下保持优越的性能。
线性稳压器: 该晶体管的高电流增益和低截止电流特性，对于线性稳压电源电路，能够有效地提供稳定的输出，并在电源管理系统中实现高效转换。
电机驱动: 通过与其他驱动电路配合使用，FZT591ATA 可以在小型直流电机驱动中提供有效的控制和功率管理。
小型家电: FZT591ATA 的高温性能和小型封装，使其非常适合在对体积及可靠性有较高要求的小型家电产品中使用，如遥控器、玩具等。
四、总结
FZT591ATA 是一款兼具高性能和高可靠性的 PNP 晶体管，凭借其良好的电流、功率、频率及温度特性，适用范围广泛，符合现代电子产品日益增长的需求。在激烈竞争的市场中，选用 FZT591ATA 不仅能够提升产品的性能，还能保证在高工作温度和高功率条件下的稳定运行，是工业、消费电子及通信领域中不可或缺的电子元器件之一。
