漏源电压(Vdss) | 20V | 连续漏极电流(Id)(25°C 时) | 4A |
栅源极阈值电压 | 1V @ 250uA | 漏源导通电阻 | 38mΩ @ 3.6A,4.5V |
最大功率耗散(Ta=25°C) | 940mW | 类型 | N沟道 |
FET 类型 | N 通道 | 技术 | MOSFET(金属氧化物) |
25°C 时电流 - 连续漏极 (Id) | 4A(Ta) | 驱动电压(最大 Rds On,最小 Rds On) | 1.5V,4.5V |
不同 Id、Vgs 时导通电阻(最大值) | 38 毫欧 @ 3.6A,4.5V | 不同 Id 时 Vgs(th)(最大值) | 1V @ 250µA |
不同 Vgs 时栅极电荷 (Qg)(最大值) | 4.3nC @ 4.5V | Vgs(最大值) | ±8V |
不同 Vds 时输入电容 (Ciss)(最大值) | 339pF @ 10V | 功率耗散(最大值) | 940mW |
工作温度 | -55°C ~ 150°C(TJ) | 安装类型 | 表面贴装型 |
供应商器件封装 | SOT-23-3 | 封装/外壳 | TO-236-3,SC-59,SOT-23-3 |

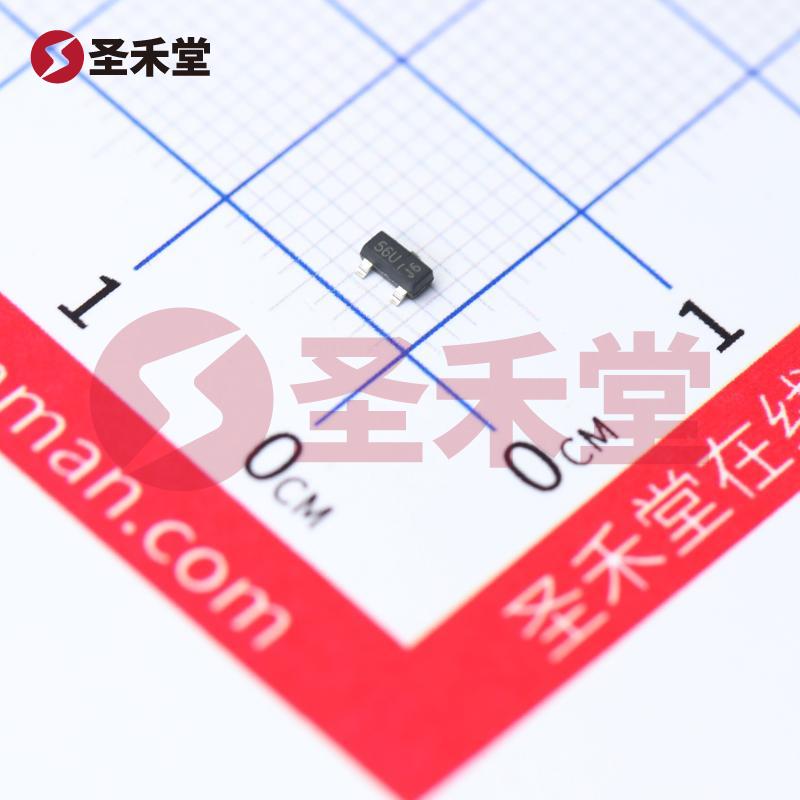

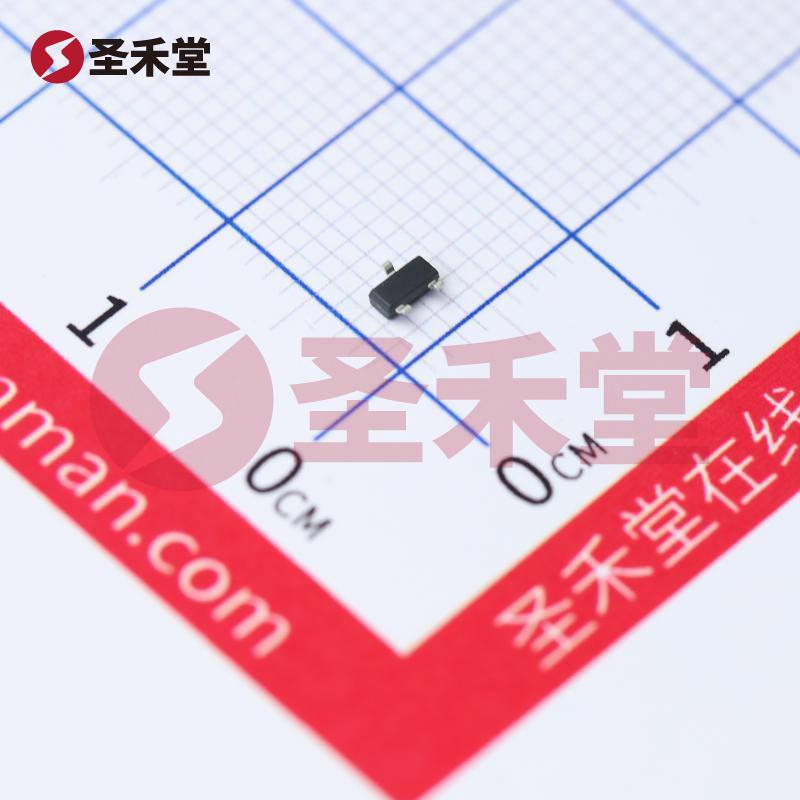

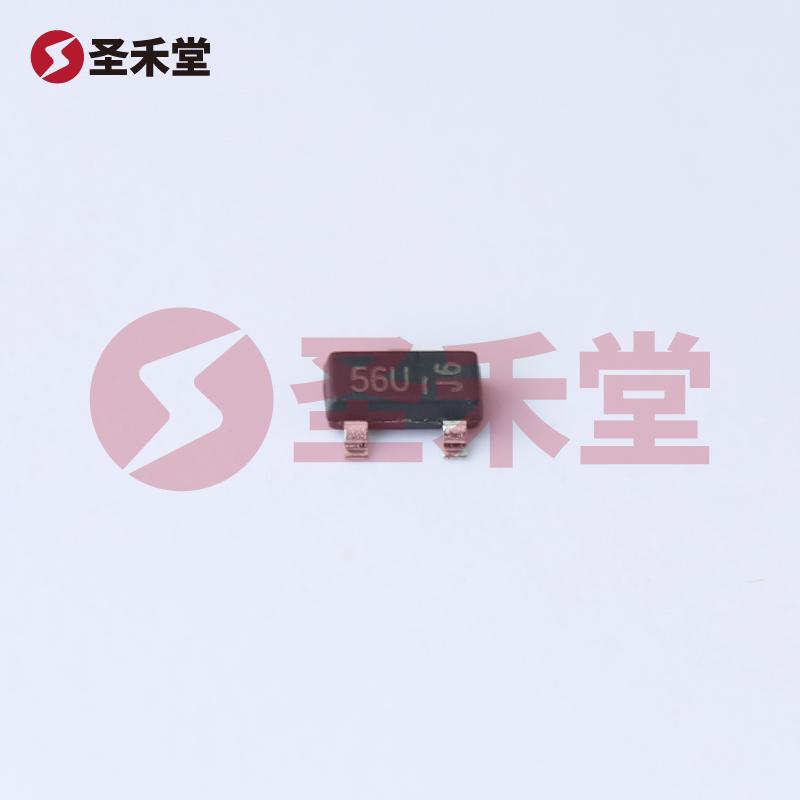

DMN2056U-7 是一款高性能的 N 通道金属氧化物场效应晶体管(MOSFET),由著名半导体制造商 DIODES(美台)出品。以其出色的电气特性和优异的热稳定性,这款 MOSFET 广泛应用于电源管理、开关电源、马达驱动、电压调节等领域。其封装为 SOT-23,适合表面贴装型(SMD),足以满足各类电子设备的紧凑性和低功耗设计需求。
DMN2056U-7 的漏源电压为 20V,使其适合低压应用中的多种场合。其连续漏极电流为 4A,可以满足较大电流驱动需求。此外,1V 的栅源阈值电压意味着该器件能够在低电平控制下实现导通,从而在电路中提供更好的兼容性和更简便的驱动方案。
Rds(on) 的值为 38mΩ,在高达 3.6A 的工作流中,这一特性使得电流的损失非常低,提供了高效的电流传输能力,减少了大功率器件发热所引起的能量浪费。在功率耗散方面,940mW 的极限值确保了该 MOSFET 在高负载下也能够稳定运行。
DMN2056U-7 具备宽广的工作温度范围(-55°C ~ 150°C),这使得它即使在极端环境条件下也能保持良好的运行表现,非常适合应用于汽车电子、工业控制及其他要求高可靠性的领域。此外,其 SOT-23 封装特性使得安装便捷,能够在现代电子设计中节省空间,提高组件密度。
DMN2056U-7 的应用场景极为广泛,以下是一些典型应用:
DMN2056U-7 N 通道 MOSFET 以其小型化结构、高效能导通特性和宽温工作范围,在众多应用中表现出色。无论是在高频开关应用还是需要高效节能方案的设计中,它都展示了无与伦比的可靠性和灵活性,是现代电子工程师实现创新设计的理想选择。通过利用其独特的电气特性,设计者能够开发出更高效、更可靠的电子设备。
