BC857CW-7-F

BC857CW-7-F 产品概述

一、产品简介

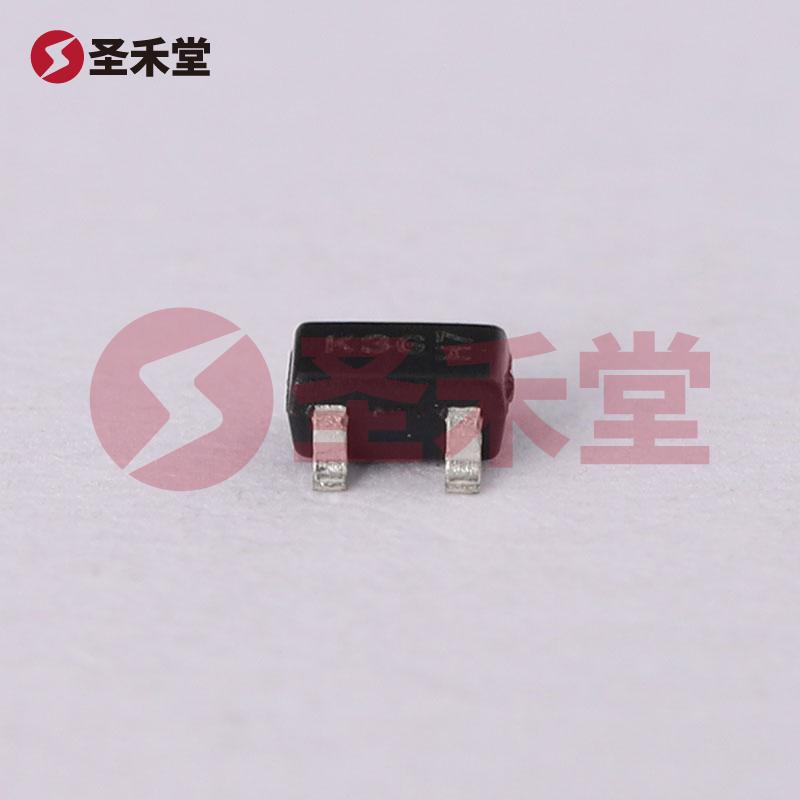

BC857CW-7-F 是一款高性能的PNP型三极管，专为要求严格的电子电路而设计。该器件具有良好的电流增益特性，适用于各种低功耗的放大和开关应用。此款三极管由DIODES（美台）公司制造，采用SOT-323封装，表面贴装型设计，方便在现代电路板上实现高密度布局。整体而言，BC857CW-7-F 是适合于消费电子、工业控制及其他各类电子设备的理想选择。

二、技术参数

• 晶体管类型: PNP
• 集电极电流 (Ic, 最大值): 100 mA
• 集射极击穿电压 (Vceo, 最大值): 45 V
• 饱和压降 (Vce(sat, 最大值)): 650 mV (在5mA和100mA的条件下测得)
• 集电极截止电流 (ICBO, 最大值): 15 nA
• 直流电流增益 (hFE, 最小值): 420 (在2mA，5V的条件下)
• 功率耗散 (最大值): 200 mW
• 频率响应 (跃迁频率): 200 MHz
• 工作温度范围: -65°C 至 150°C
• 封装类型: SOT-323

三、性能特征

1. 高增益性能: BC857CW-7-F 的直流电流增益（hFE）高达420，能够在小信号应用中实现高效的信号放大。这使其适用于传感器前置放大、电流驱动等多种场景。

2. 高频操作: 该三极管的跃迁频率达到200 MHz，意味着其可以在高频应用中保持较好的性能，适用于RF放大器和高频开关电路。

3. 稳健的击穿电压: 最大集射极击穿电压为45V，确保了在高电压环境下工作的可靠性，合适用于汽车电子、工业控制等高压场合。

4. 优秀的静态特性: 截止电流（ICBO）仅为15nA，显示出其优异的漏电特性，非常适用于电池供电的设备，以延长电池寿命。

5. 宽工作温度范围: -65°C 至 150°C 的工作温度范围使此器件能够在极端环境条件下稳定工作，适配航空航天、军事和其他高要求工业应用。

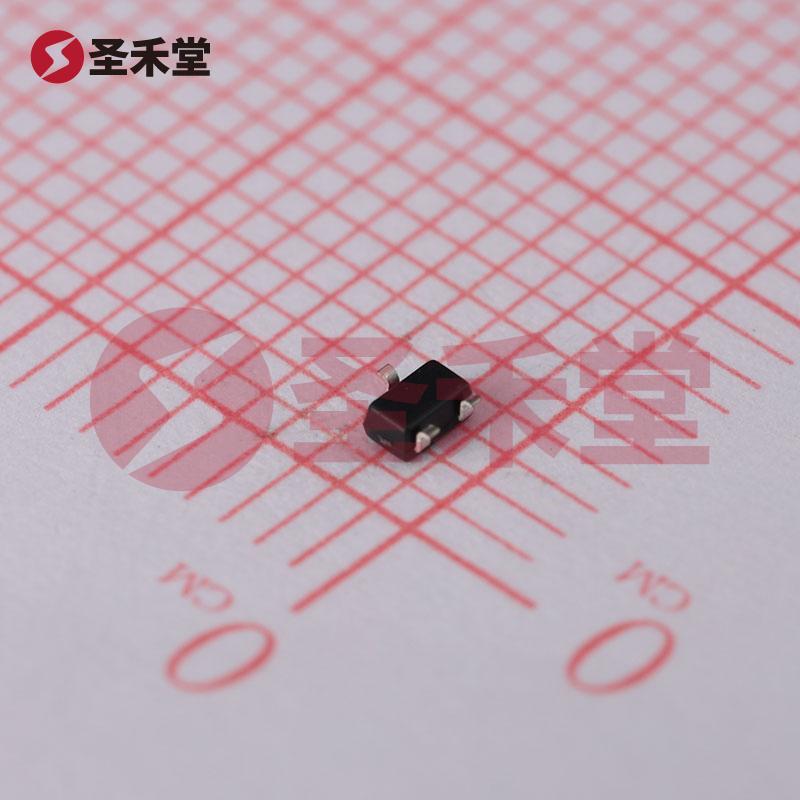

6. 小型化封装: SOT-323表面贴装封装，适合现代电子设备的小型化设计需求，便于实现紧凑布局和自动化焊接。

四、应用场景

BC857CW-7-F 广泛应用于多个领域，包括但不限于：

• 消费电子: 在音频放大器、电视、音响系统中用作信号放大。
• 工业控制: 用于传感器信号的放大和控制信号的转换。
• 汽车电子: 在车载控制系统中，作为开关和信号调节组件。
• 通信设备: 在无线通信设备中作为信号放大器，能够提供高增益和低噪声特性。

五、总结

BC857CW-7-F 是一款性能卓越的PNP型晶体管，为用户提供了高增益、低静态电流、高频率和广泛的工作温度特性。无论是在消费电子还是工业控制领域，该三极管都能满足高效稳定的应用需求。随着电子产品向小型化、低功耗和高性能的方向发展，BC857CW-7-F 在未来的电子设计中将发挥更大的价值。对于设计师和工程师而言，选择BC857CW-7-F 将为产品的性能提升和电路设计的优化提供有力支持。
