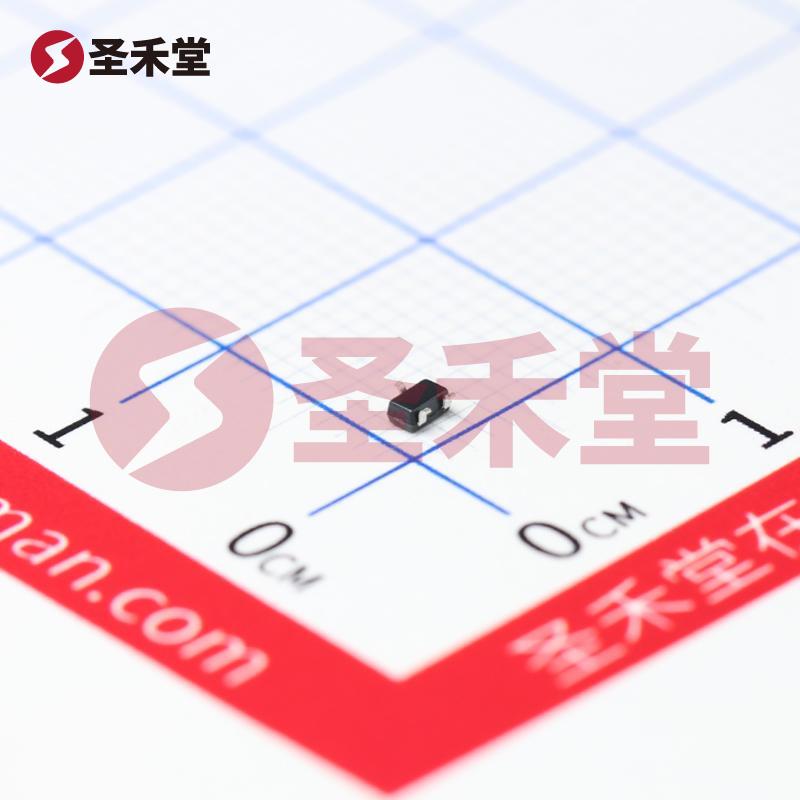

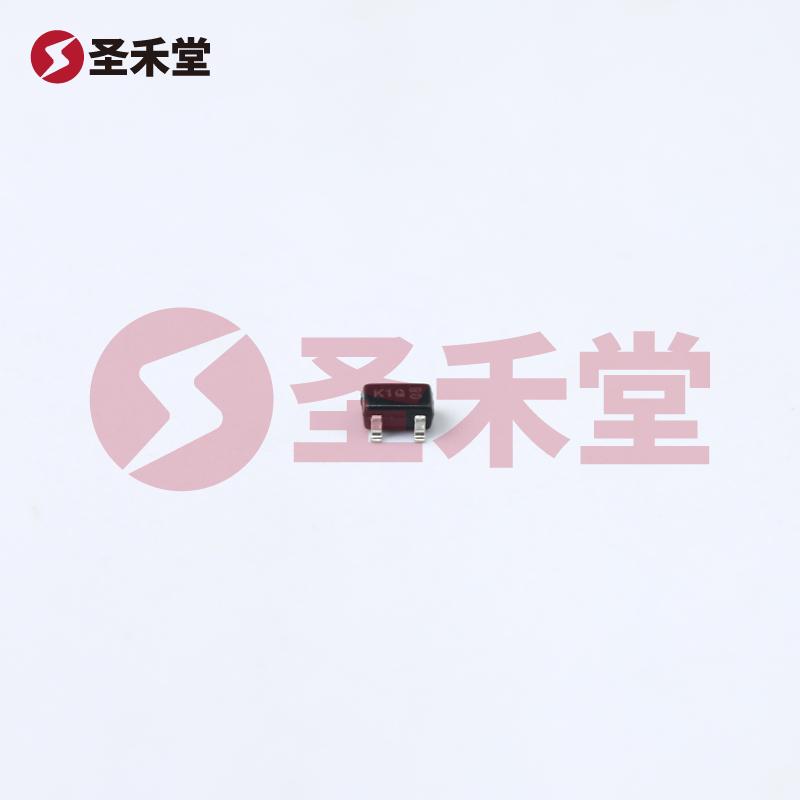

BC848AW-7-F 产品实物图片
BC848AW-7-F 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格

BC848AW-7-F

商品编码: BM0000000500
品牌 :
DIODES(美台)
封装 :
SOT323
包装 :
编带
重量 :
0.033g
描述 :
三极管(BJT) 200mW 30V 100mA NPN SOT-323-3
库存 :
2705(起订量1,增量1)
批次 :
19+
数量 :
X
0.571
按整 :
圆盘(1圆盘有3000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.571
--
200+
¥0.19
--
1500+
¥0.119
--
30000+
产品参数
产品手册
产品概述

BC848AW-7-F参数

晶体管类型NPN电流 - 集电极 (Ic)(最大值)100mA
电压 - 集射极击穿(最大值)30V不同 Ib、Ic 时 Vce 饱和压降(最大值)600mV @ 5mA,100mA
电流 - 集电极截止(最大值)20nA(ICBO)不同 Ic、Vce 时 DC 电流增益 (hFE)(最小值)110 @ 2mA,5V
功率 - 最大值200mW频率 - 跃迁300MHz
工作温度-65°C ~ 150°C(TJ)安装类型表面贴装型
封装/外壳SC-70,SOT-323供应商器件封装SOT-323

BC848AW-7-F手册

empty-page
无数据

BC848AW-7-F概述

BC848AW-7-F 产品概述

产品简介

BC848AW-7-F是一款高性能的NPN型双极结晶体管(BJT),广泛应用于低功耗开关和放大电路。这款晶体管的设计基于多年的技术积累和市场需求,旨在提供优异的电流放大性能,以及出色的频率响应,适应不同的电子应用场景。BC848AW-7-F以其小巧的SOT-323封装,以及高达200mW的功率处理能力,成为了众多便携式和小型电子设备的理想选择。

主要特点

  1. 电流与电压规格

    • 最大集电极电流(Ic)为100mA,允许其在各种中低功率应用中可靠工作。
    • 集射极击穿电压(Vce(max))高达30V,为电路提供了良好的保护,确保其在高电压工作条件下的稳定性。
  2. 低温差特性

    • BC848AW-7-F的饱和压降(Vce(sat))为600mV(在Ic为100mA时),在较小的基极电流(Ib)条件下仍能保持高效工作,这使其在开关模式下的能量损耗降到最低。
    • 集电极截止电流(ICBO)极小,仅为20nA,展现了优秀的漏电特性,适合高灵敏度的电路设计。
  3. 高增益与频率响应

    • DC电流增益(hFE)在2mA工作条件下最低可达110,且可在不同的集电极电流和工作电压下保持稳定,确保其在放大信号应用中表现出色。
    • 频率跃迁高达300MHz,支持高频信号放大,扩展了其在RF应用中的适用性。
  4. 环境适应性

    • 工作温度范围宽广,从-65°C到150°C,适应各种严酷的工作环境,满足高温和低温应用的需求。
    • 采用表面贴装(SMD)技术,为现代电路板设计带来了便利,有效提升了生产效率和空间利用率。
  5. 封装与品牌

    • BC848AW-7-F采用普遍应用的SOT-323封装,这是小型化设计的一部分,使其适合各种小型设备。
    • 由DIODES公司制造,该公司在半导体行业内享有良好声誉,确保了产品的质量与稳定性。

应用领域

BC848AW-7-F适合用于多种应用,包括但不限于:

  • 开关电路:可用于高效率的开关电源和控制电路中,提供快速响应和高效能。
  • 放大器电路:在声音放大、小信号放大和信号处理应用中表现优异,适合用于音频设备和传感器信号放大。
  • 射频(RF)应用:其高频特性使其适合用于移动通讯、无线设备和射频放大器。
  • 便携式设备:由于其低功耗和小型封装,非常适合用于手机、平板电脑、可穿戴设备等便携式电子产品中。

结论

BC848AW-7-F凭借其优良的电气特性、适应广泛的温度范围及小巧的封装形态,成为设计师和工程师青睐的电子元器件之一。无论是在新产品开发还是替代现有元件方面,它都能够提供可靠的支持和优质的性能,满足不断变化的市场需求。通过选择BC848AW-7-F,设计师可以轻松实现高效、电源管理和信号处理的目标。
