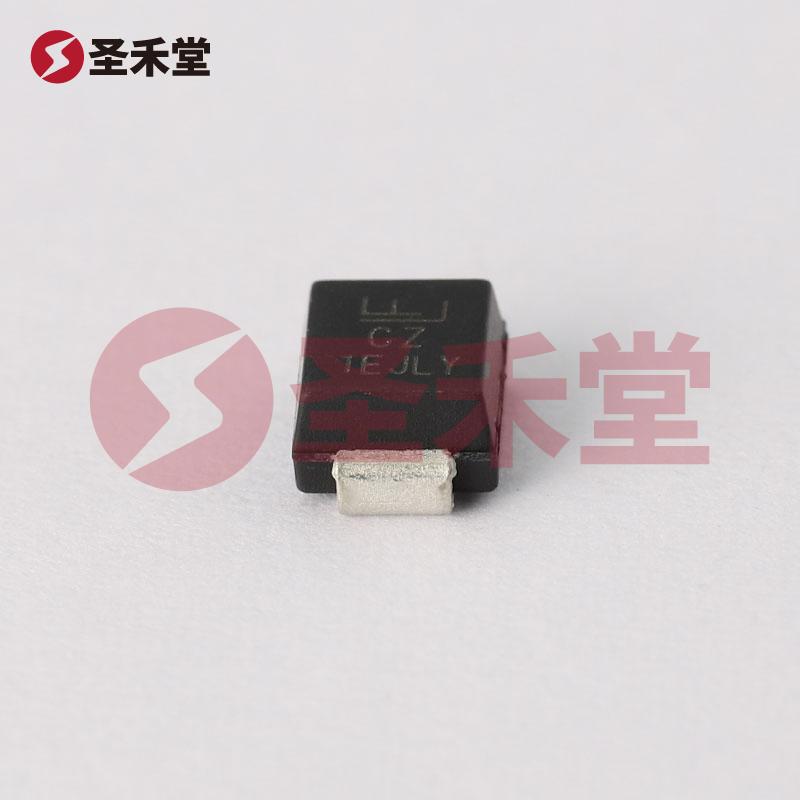

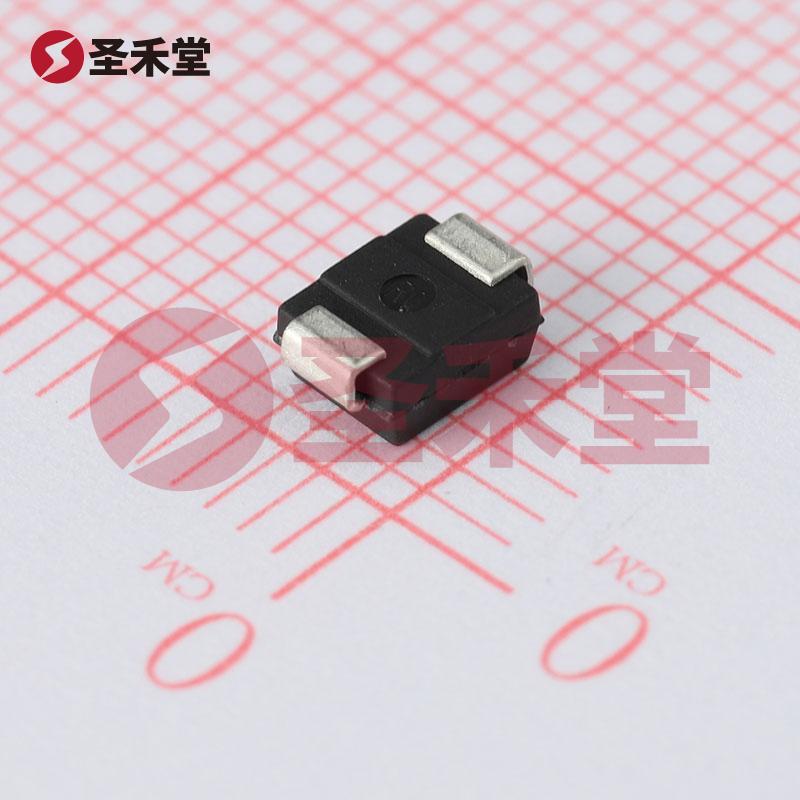

SMBJ51CA
SMBJ51CA参数
| 极性 | Bidirectional | 峰值脉冲电流（10/1000us） | 7.28A |
| 箝位电压 | 82.4V | 击穿电压（最小值） | 56.7V |
| 反向关断电压（典型值） | 51V | 类型 | 齐纳 |
| 双向通道 | 1 | 电压 - 反向断态（典型值） | 51V |
| 电压 - 击穿（最小值） | 56.7V | 不同 Ipp 时电压 - 箝位（最大值） | 82.4V |
| 电流 - 峰值脉冲 (10/1000µs) | 7.3A | 功率 - 峰值脉冲 | 600W |
| 电源线路保护 | 无 | 应用 | 通用 |
| 工作温度 | -65°C ~ 150°C（TJ） | 安装类型 | 表面贴装型 |
| 封装/外壳 | DO-214AA，SMB | 供应商器件封装 | DO-214AA（SMBJ） |
SMBJ51CA手册
SMBJ51CA概述
产品概述：SMBJ51CA TVS二极管
一、产品背景
在现代电子设备中，电磁干扰和瞬态电压的影响日益显著，尤其在通信、汽车电子、工业控制和消费电子等领域。为保护敏感设备免受电压尖峰和彩电瞬态效应的影响，过压保护器件尤为关键。SMBJ51CA是由美国力特（Littelfuse）公司开发的一款双向瞬态电压抑制（TVS）二极管，专为保护电路及其组件设计，能够轻松应对各种负载和环境条件。
二、主要特性
双向设计：SMBJ51CA采用双向结构，能够同时对正向和反向过压进行抑制，适合各种电源线和信号线的保护应用。
峰值脉冲电流：该产品的峰值脉冲电流为7.3A（10/1000µs），意味着在高能瞬态情况下，SMBJ51CA可以有效地引导多达7.3A的脉冲电流，确保设备的安全性。
箝位电压：在电流达到峰值时，SMBJ51CA的箝位电压为82.4V，这一数值确保了器件能在瞬态事件中限制电压，避免对下游元件造成潜在的损坏。
击穿电压：其最小击穿电压为56.7V，通常在应用中，不同设备的正常工作电压都低于此值，确保了其有效的过压保护能力。
反向关断电压：典型的反向关断电压为51V，保证在正常工作条件下，器件不对电路产生任何不必要的导通。
功率能力：产品具有600W的峰值脉冲功率能力，能够处理瞬态电压器件产生的高能量。
工作温度范围：SMBJ51CA的工作温度范围为-65°C到150°C，适应各种极端环境，可在高温或低温条件下稳定运行。
封装类型：该器件采用DO-214AA封装，也称为SMB封装，具有表面贴装型（SMD）设计，便于自动化生产和高密度电路板组装。
三、应用领域
SMBJ51CA TVS二极管广泛应用于以下领域：
通信设备：在电话、交换机、调制解调器等通信线路中，防止雷击、静电瞬态和电源抖动。
汽车电子：为车载电子设备提供过压保护，确保安全可靠的运行，防止供电系统出现异常。
消费电子产品：在电视、手机、平板电脑等设备中，防止由于外部电压波动造成的损坏。
工业控制：保护PLC、传感器和执行器等工业控制设备免受瞬态电压影响。
四、总结
作为一种高性能的瞬态电压抑制器件，SMBJ51CA TVS二极管以其优秀的电气性能、广泛的应用领域及良好的环境适应性，为各种电子设备的过压保护提供了可靠的解决方案。它在设计中的双向特性及高峰值脉冲电流承载能力，使其成为保护电路和设备的重要组成部分。在日益复杂的电子环境中，利用SMBJ51CA有效隔离过压风险，将是确保电子设备长久和稳定运行的明智选择。选择力特的SMBJ51CA，不仅是保护设备，更是为设备的安全与可靠性保驾护航。
