ZXTN25100DZTA
ZXTN25100DZTA参数
| 额定功率 | 2.4W | 集电极电流Ic | 2.5A |
| 集射极击穿电压Vce | 100V | 晶体管类型 | NPN |
| 电流 - 集电极 (Ic)（最大值） | 2.5A | 电压 - 集射极击穿（最大值） | 100V |
| 不同 Ib、Ic 时 Vce 饱和压降（最大值） | 345mV @ 250mA，2.5A | 电流 - 集电极截止（最大值） | 50nA（ICBO） |
| 不同 Ic、Vce 时 DC 电流增益 (hFE)（最小值） | 300 @ 10mA，2V | 功率 - 最大值 | 2.4W |
| 频率 - 跃迁 | 175MHz | 工作温度 | -55°C ~ 150°C（TJ） |
| 安装类型 | 表面贴装型 | 封装/外壳 | TO-243AA |
| 供应商器件封装 | SOT-89-3 |
ZXTN25100DZTA手册
ZXTN25100DZTA概述

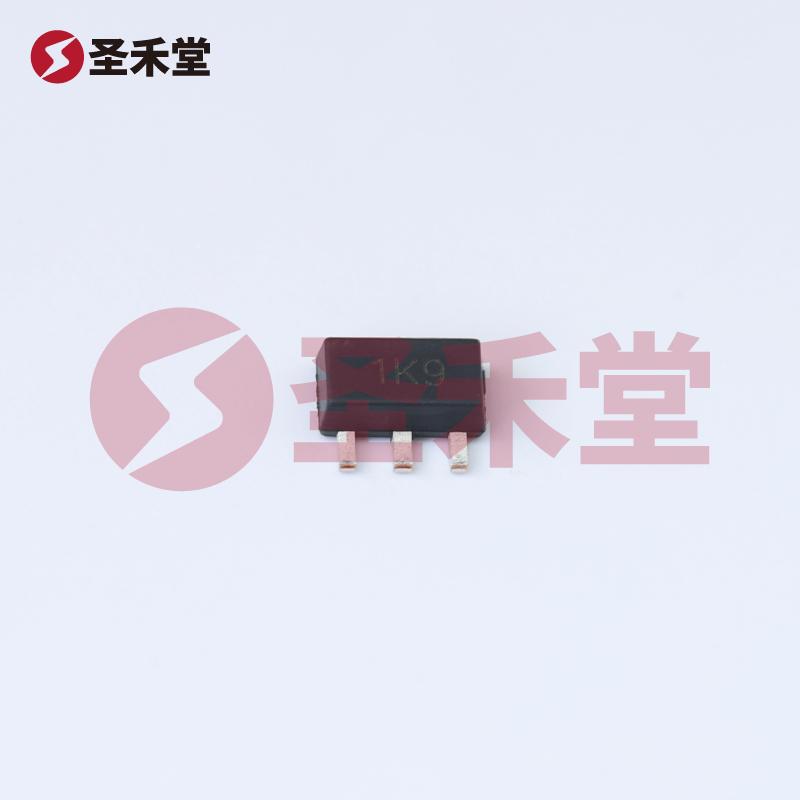

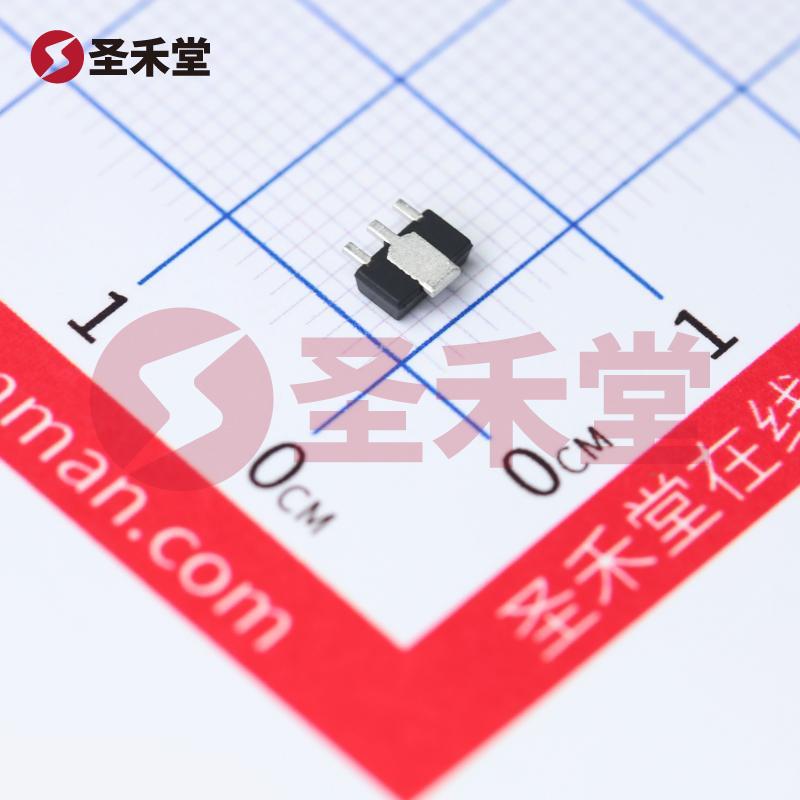

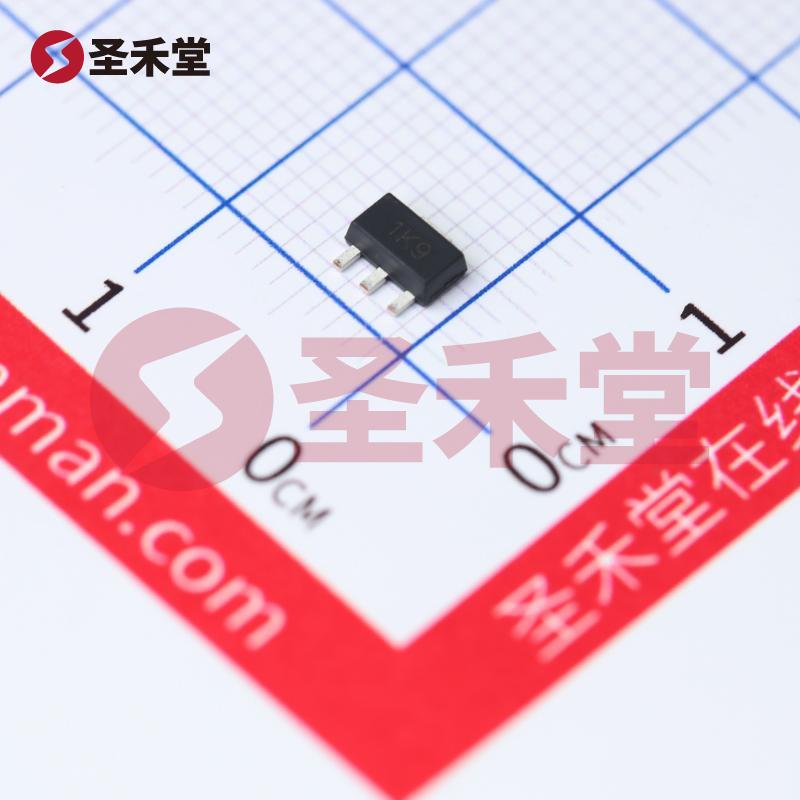

ZXTN25100DZTA 产品概述
一、产品简介
ZXTN25100DZTA 是一款高性能的 NPN 型晶体管，专为电子工程中需要高电流和高电压的应用而设计。这款晶体管具有 2.4W 的额定功率，集电极电流 (Ic) 最大值为 2.5A，并拥有高达 100V 的集射极击穿电压 (Vce)，使其成为高效能开关和放大应用的理想选择。该产品采用 SOT-89 封装，专为表面贴装技术 (SMT) 提供便利，适合各种电子应用。
二、核心参数
- 额定功率：2.4W
- 集电极电流 (Ic)：最大 2.5A
- 集射极击穿电压 (Vce)：最大 100V
- 饱和压降 (Vce(sat))：345mV (在 250mA 和 2.5A 时)
- 集电极截止电流 (ICBO)：最大 50nA
- 直流电流增益 (hFE)：最小 300 (在 10mA 和 2V 时)
- 频率 - 跃迁：175MHz
- 工作温度范围：-55°C 至 150°C
- 封装类型：SOT-89-3
三、设计特性与应用
ZXTN25100DZTA 的高电流增益和饱和压降特性，使它非常适合用于开关和放大电路。尤其是在需要快速响应和高效能的高频应用中，其频率跃迁能力高达 175MHz，能够有效处理高速信号，适应现代通信设备的需求。
该晶体管工作温度范围宽广，从 -55°C 到 150°C，适用于各种严苛环境下的应用，保证了设备的可靠性和稳定性。这使得它在汽车电子、工业控制、通讯设备以及消费类电子产品等领域中获得了良好的适用性。
四、性能优势
高性能开关：凭借其低饱和压降，ZXTN25100DZTA 能够在高频率下高效切换，降低能量损耗，提高系统的整体效率。
强大的功率处理能力：2.4W 的额定功率与 2.5A 的集电极电流使其能够处理大量的电流，从而满足各种设计要求。
高集电极-发射极破坏电压：具有 100V 的集射极击穿电压，提供了额外的安全边际，对于各种高压应用提供了强大的保护。
稳定的工作特性：在宽温工作范围内，该晶体管能够保持稳定的性能，确保其在坏境变化时仍能正常工作。
便捷的表面贴装设计：SOT-89 封装设计使其易于集成到各类电路板中，符合当前电子产品日益小型化的趋势。
五、总结
ZXTN25100DZTA 是一款高度可靠的 NPN 晶体管，具有出色的电气性能和环境适应性。其全面的规格为设计师提供了灵活性，适用于多种应用场景，并且能够满足当今市场对高效能、高可靠性电子元器件的需求。无论是在消费电子、通讯设备还是工业控制应用中，ZXTN25100DZTA 都能表现出色，是工程师的理想选择。
