ZXTN25020DFHTA
ZXTN25020DFHTA参数
| 安装类型 | 表面贴装型 | 电流 - 集电极 (Ic)（最大值） | 4.5A |
| 电流 - 集电极截止（最大值） | 50nA（ICBO） | 工作温度 | -55°C ~ 150°C（TJ） |
| 频率 - 跃迁 | 215MHz | 功率 - 最大值 | 1.25W |
| 电压 - 集射极击穿（最大值） | 20V | 晶体管类型 | NPN |
| 不同 Ib、Ic 时 Vce 饱和压降（最大值） | 265mV @ 90mA，4.5A | 不同 Ic、Vce 时 DC 电流增益 (hFE)（最小值） | 300 @ 10mA，2V |
ZXTN25020DFHTA手册
ZXTN25020DFHTA概述
ZXTN25020DFHTA 产品概述
ZXTN25020DFHTA 是一款由 DIODES（美台）生产的高性能 NPN 晶体管，采用表面贴装技术（SMD）制造，专为现代电子电路设计而优化。该晶体管具有诸多优异的电气性能与热特性，是多种应用场景下理想的选择。
主要参数
ZXTN25020DFHTA 的一些关键参数如下：
- 安装类型：表面贴装型（SMD）
- 最大集电极电流（Ic）：4.5A
- 集电极截止电流（ICBO）：最高可达50nA
- 工作温度范围：-55°C至150°C
- 频率跃迁：215MHz
- 最大功率：1.25W
- 集射极击穿电压（Vce）：最大20V
- 饱和压降（Vce(sat)）：在90mA及4.5A的工作条件下，最大值为265mV
- 直流电流增益（hFE）：在10mA及2V下，最小值为300
应用领域
ZXTN25020DFHTA 的高电流能力和低饱和压降使其非常适合于电源管理、音频放大器、开关电源和其他需要高效率的应用。在电源转换器、DC-DC 转换器、LED 驱动电路和音频处理设备中，其表现尤为突出。此外，由于其宽广的工作温度范围和高频特性，该晶体管在苛刻环境和高频应用中均能稳定工作，满足各种工业和消费类电子产品的需求。
优势特点
高电流能力：最大 4.5A 的集电极电流能力，使得 ZXTN25020DFHTA 可用于驱动高功率负载，特别是在电源转化器和马达驱动中的优良表现。
低饱和压降：265mV 的饱和压降在输出功率较大时保持较低的功率损耗，这一点尤其重要，在延长设备工作时间和提高整体能效方面具有显著的优势。
高增益特性：该晶体管在较小的基极电流（Ib）下，能够获得高达300的直流电流增益（hFE），这使得其在切换应用时具备更强的驱动能力，能够更灵活地实现控制电路设计。
宽工作温度范围：-55°C至150°C的工作温度范围确保了该元件适用多种环境，特别是高温或低温条件下的稳定运行。
高频性能：215MHz 的频率跃迁能力使得该产品在高频交换和信号处理应用中表现优异，可以满足现代通信设备对高速性能的需求。
封装与可供性

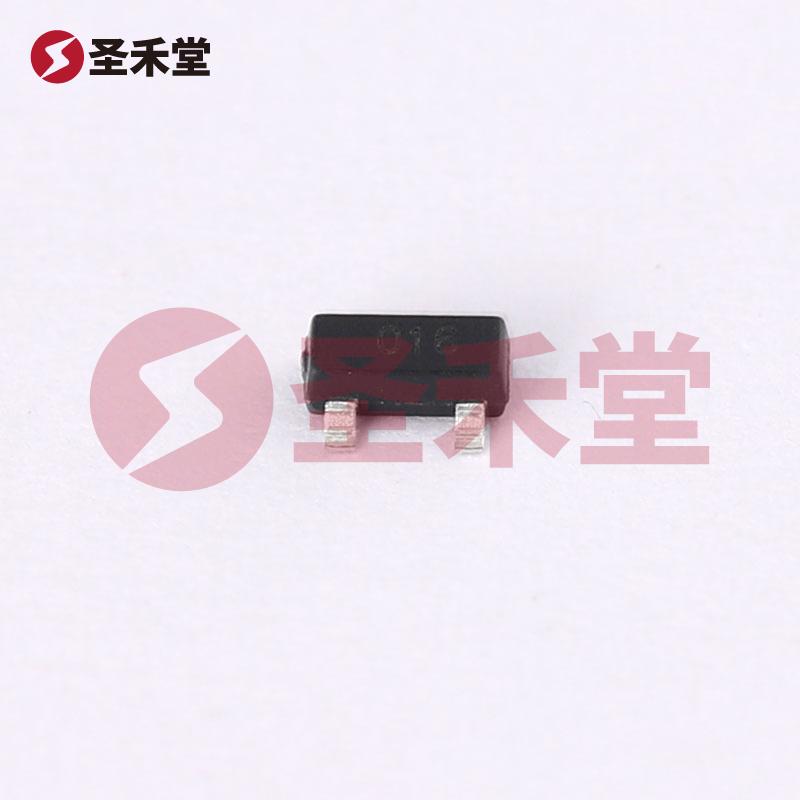

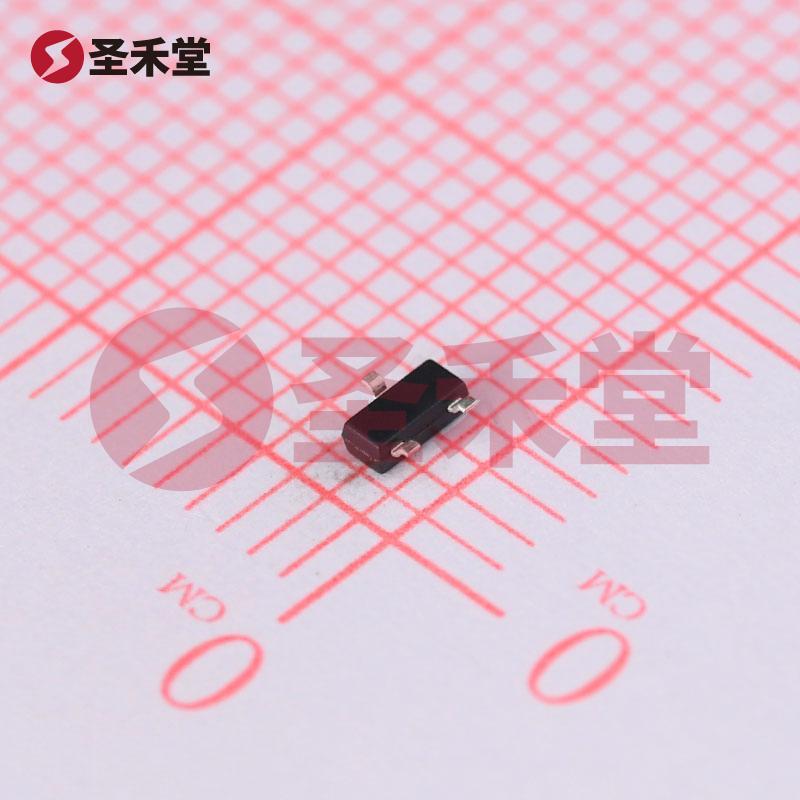

ZXTN25020DFHTA 采用 SOT-23 封装，提供了节省板空间的设计选项，具备良好的表面贴装兼容性。小巧的封装使其能够轻松集成于各种电路板设计中，同时保持出色的电气性能。此产品在市场上广泛可得，且由 DIODES 提供可靠的技术支持和质量保证，帮助客户在多种应用中实现优异的成效。
总结
ZXTN25020DFHTA NPN 晶体管是一款出色的电子元器件，凭借其高电流处理能力、低能耗特点及优异的工作温度范围，能够满足广泛的应用需求。其在功率管理和信号处理中的可靠性能，使其成为现代电子设计中不可或缺的一部分。无论您是在设计消费类电子产品，还是在开发高性能工业设备，ZXTN25020DFHTA 均将是您极佳的选择。
