ZXMS6004DGTA
ZXMS6004DGTA参数
| 漏源电压（Vdss） | 60V | 连续漏极电流（Id）（25°C 时） | 1.3A |
| 漏源导通电阻 | 600mΩ @ 500mA,3V | 最大功率耗散（Ta=25°C） | 1.3W |
| 类型 | N沟道 | 开关类型 | 通用 |
| 输出数 | 1 | 比率 - 输入:输出 | 1：1 |
| 输出配置 | 低端 | 输出类型 | N 通道 |
| 接口 | 开/关 | 电压 - 负载 | 60V（最大） |
| 电压 - 供电 (Vcc/Vdd) | 3.3V，5V | 电流 - 输出（最大值） | 1.3A |
| 导通电阻（典型值） | 350 毫欧 | 输入类型 | 非反相 |
| 特性 | 带有自动重启功能 | 故障保护 | 限流（固定），超温，过压 |
| 工作温度 | -40°C ~ 150°C（TJ） | 安装类型 | 表面贴装型 |
| 供应商器件封装 | SOT-223 | 封装/外壳 | TO-261-4，TO-261AA |
ZXMS6004DGTA手册
ZXMS6004DGTA概述
ZXMS6004DGTA 产品概述
基本信息

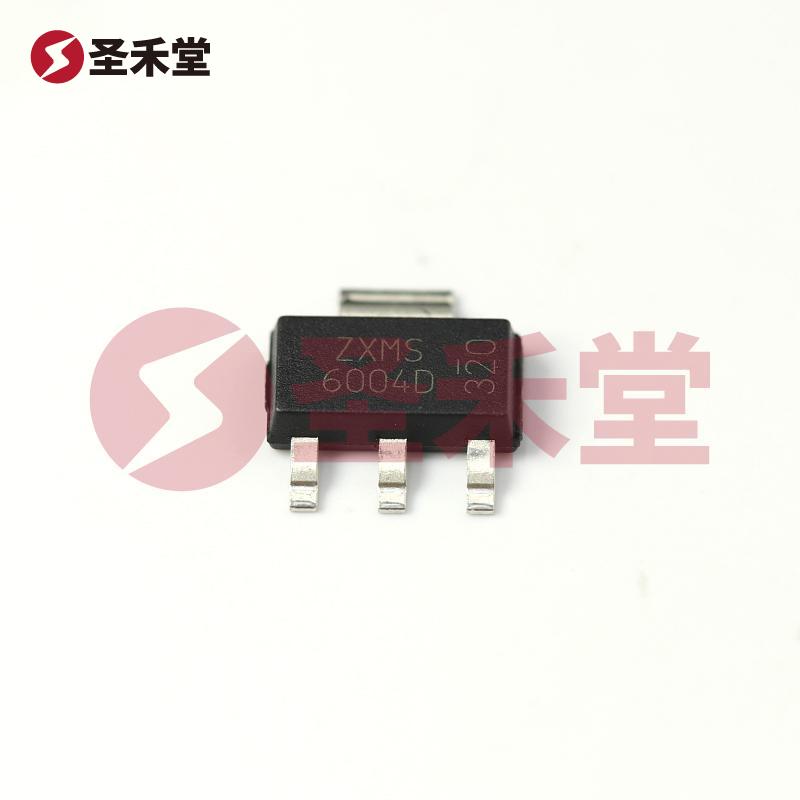

ZXMS6004DGTA 是一款由DIODES（美台）公司推出的高性能N沟道功率电子开关，其具有显著的电气性能和优越的工作特性，广泛应用于各种低端开关应用。其主要参数包括漏源电压（Vdss）为60V、连续漏极电流（Id）为1.3A，以及典型导通电阻为350mΩ，这使其在多种负载条件下表现出色。
关键特性
漏源电压：ZXMS6004DGTA 的最大漏源电压达到60V，这使其能够处理较高的工作电压，适应不同的电源需求，适合电源管理、灯光控制等应用场景。
连续漏极电流和热管理：在25°C的环境温度下，该器件的连续漏极电流为1.3A。加上其最大功率耗散为1.3W，在合理的散热设计下，可以用于多种功率需求场景。
低导通电阻：该组件的导通电阻为350mΩ，非常适合需要高效率和低功耗的应用，能够有效降低导通损耗，提高系统的工作效率。
故障保护功能：ZXMS6004DGTA集成了多种故障保护机制，包括限流（固定）、超温和过压保护，能够保证在不同操作条件下的安全性和可靠性，这对于提升设备的最终用户体验至关重要。
工作温度范围：器件可在-40°C至150°C的广泛温度范围内安全运行，使其特别适合于工业应用及极端环境下的作业需求。
自动重启功能：该功能为系统提供了额外的安全性，使其在出现故障后能够自动恢复工作，避免了人为干预的需要。
接口类型：ZXMS6004DGTA具有开/关式的控制接口，适合于数字电路和控制逻辑的接口设计，特别是在物联网设备中。

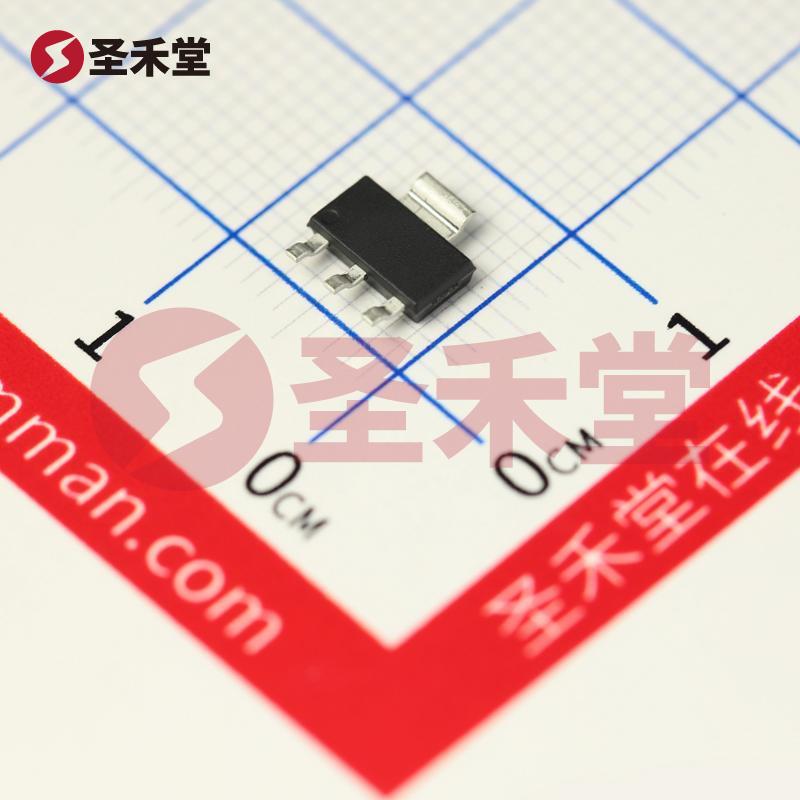

封装类型：本产品采用SOT-223封装，结构紧凑，非常适合表面贴装应用，节省电路板空间，并且便于自动化生产线的快速贴装。
应用领域
ZXMS6004DGTA广泛应用于各种电子设备和电源管理系统中，包括但不限于：
- 电源管理：作为电源开关使用，在不同电压及功率要求下进行电源切换。
- 照明控制：可应用于LED照明或其它电气负载的开关控制。
- 电动设备：适用于各种电动工具和家用电器中，需要高功率开关的场合。
- 汽车电子：在汽车电子设备中，提供开关控制功能以实现更复杂的系统功能。
- 工业自动化：在机器人控制及家居自动化设备中，ZXMS6004DGTA能够提供稳定的开关控制。
总结
ZXMS6004DGTA是一款性能优越、具有多种保护特性的N沟道功率电子开关。其高漏源电压、较大的连续漏极电流和低导通电阻使其在各种应用场合都有出色的表现。无论是电源管理、照明控制，还是在要求严苛的工业及汽车环境中，其可靠性和安全性都使其成为设计师的理想选择。由于其完美的性能和功能，ZXMS6004DGTA将为各种电子产品提升效率与安全性，助力电子行业的发展。
