漏源电压(Vdss) | 60V | 连续漏极电流(Id)(25°C 时) | 900mA |
栅源极阈值电压 | 3V @ 250uA | 漏源导通电阻 | 400mΩ @ 900mA,10V |
最大功率耗散(Ta=25°C) | 625mW | 类型 | P沟道 |
FET 类型 | P 通道 | 技术 | MOSFET(金属氧化物) |
25°C 时电流 - 连续漏极 (Id) | 900mA(Ta) | 驱动电压(最大 Rds On,最小 Rds On) | 4.5V,10V |
不同 Id、Vgs 时导通电阻(最大值) | 400 毫欧 @ 900mA,10V | 不同 Id 时 Vgs(th)(最大值) | 3V @ 250µA |
不同 Vgs 时栅极电荷 (Qg)(最大值) | 2.9nC @ 4.5V | Vgs(最大值) | ±20V |
不同 Vds 时输入电容 (Ciss)(最大值) | 219pF @ 30V | 功率耗散(最大值) | 625mW(Ta) |
工作温度 | -55°C ~ 150°C(TJ) | 安装类型 | 表面贴装型 |
供应商器件封装 | SOT-23 | 封装/外壳 | TO-236-3,SC-59,SOT-23-3 |
ZXMP6A13FQTA 是一款高性能的 P通道金属氧化物半导体场效应管(MOSFET),具有优异的电气性能和可靠性。该产品由美台半导体(DIODES)公司制造,采用 SOT-23 封装,适合各种表面贴装应用。ZXMP6A13FQTA 的主要参数包括漏源电压(Vdss)为 60V,连续漏极电流(Id)为 900mA,以及导通电阻(Rds On)为 400mΩ,特别适用于低电压和高电流的开关应用。
ZXMP6A13FQTA 的栅极驱动电压要求为 4.5V 至 10V,确保在最佳工作点下以较低的导通电阻实现高效 Switch 操作。该 MOSFET 的栅极电荷(Qg)最大值为 2.9nC @ 4.5V,说明它对于驱动信号的响应非常灵敏,适合高频开关应用。
输入电容(Ciss)为 219pF @ 30V,考虑到开关损耗与频率可调性,此参数对于控制电路的设计与应用效率具有重要影响。ZXMP6A13FQTA 的栅极与源极间的最大电压(Vgs)为 ±20V,使得其在不同电路配置中的应用灵活多变。
ZXMP6A13FQTA 的特点使其广泛应用于以下领域:

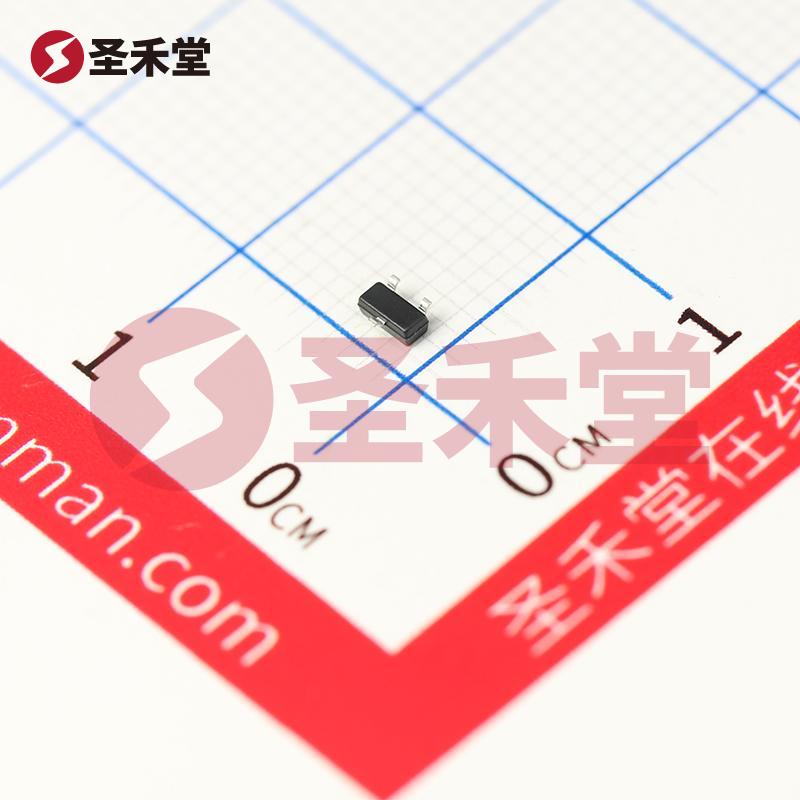

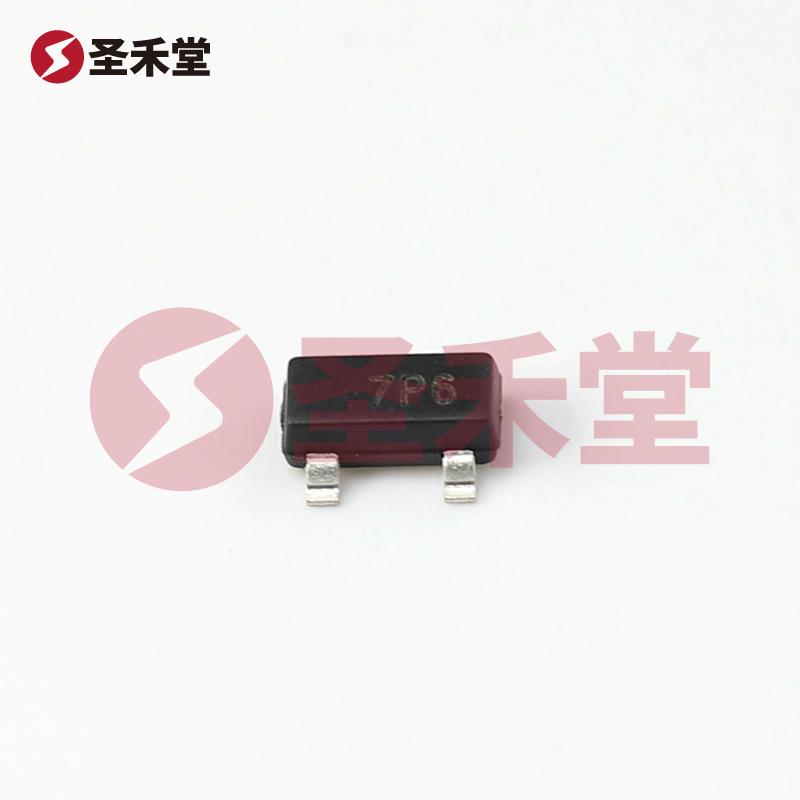

ZXMP6A13FQTA 采用 SOT-23 封装,具有紧凑的设计、良好的热管理特性。这种封装不仅可以在有限的空间内提供有效的散热条件,还保证了在高要求环境下的性能稳定性。
ZXMP6A13FQTA 是一款高效、可靠且多功能的 P沟道 MOSFET,其在电源管理、负载开关和汽车电子等领域的广泛应用切合了现代电子产品对高性能、低功耗的需求。凭借其优异的电气参数和广泛的工作温度范围,该产品理应成为设计工程师的优选元件。无论是小型消费电子设备,还是大型工业控制系统,ZXMP6A13FQTA 均能提供卓越的性能表现。
