ZXMN2F34FHTA

ZXMN2F34FHTA 产品概述

ZXMN2F34FHTA 是一款高性能的 N 通道 MOSFET，具有出色的电气特性和广泛的应用场景，特别适合于低电压和中等功率的电子电路。作为一种表面贴装器件，这款 MOSFET 采用 SOT-23-3 封装，能够满足空间受限电子设备的需求。下面详细介绍 ZXMN2F34FHTA 的主要参数和应用场景。

主要参数

1. 电气特性

   • 漏源电压 (Vdss): ZXMN2F34FHTA 的最大漏源电压为 20V，能够支持多种低电压应用，确保在正常运行条件下工作安全可靠。
   • 连续漏极电流 (Id): 在 25°C 环境温度下，该 MOSFET 的最大连续漏电流为 3.4A，使其适合用于中等负载的电路设计。
   • 导通电阻 (Rds(on)): 在 2.5A 和 4.5V 下，导通电阻的最大值为 60 毫欧，这一低导通电阻有助于降低功耗和热量生成，提高系统的能效。

2. 栅极参数

   • 驱动电压 (Vgs): ZXMN2F34FHTA 支持的栅极驱动电压范围从 2.5V 到 4.5V，提供灵活性以适应不同电源电压的需求。
   • 阈值电压 (Vgs(th)): 在 250μA 电流下，阈值电压的最大值为 1.5V，使其能在较低电压下迅速导通，提高开关速度和响应能力。
   • 栅极电荷 (Qg): 在 4.5V 下，其栅极电荷为 2.8nC，这一较低的栅极电荷特性确保了栅极驱动电路的能效，更低的驱动电流可以实现更快的开关速度。

3. 输入电容 (Ciss): 在 10V 时，其输入电容的最大值为 277pF，保证了较快的开关速度，适合高频应用。

4. 功率耗散: 在 25°C 环境温度下，该 MOSFET 的最大功率耗散能力为 950mW，确保其在高负载条件下的稳定运行。

5. 工作温度范围: 工作温度范围宽广，从 -55°C 到 150°C，使其适用于各种极端环境，增强了产品的可靠性。

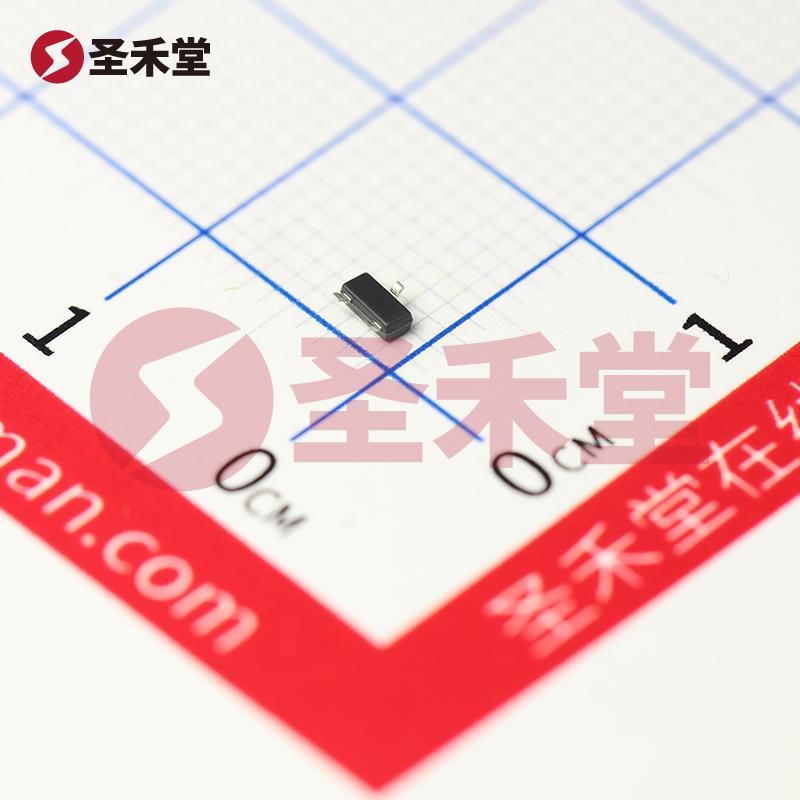

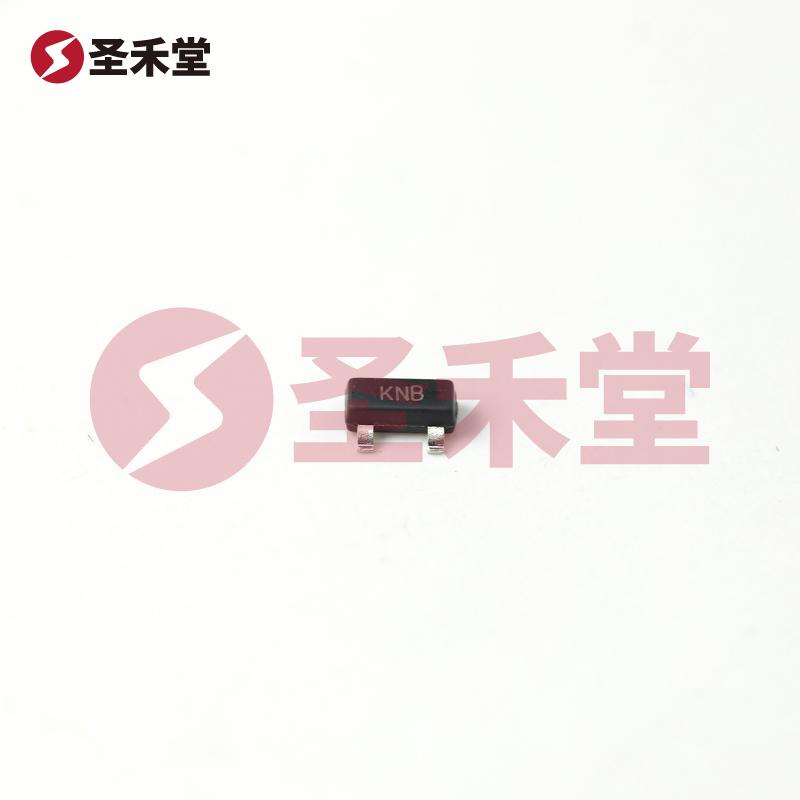

6. 封装和安装: ZXMN2F34FHTA 采用 SOT-23 封装，适合表面贴装，这样的设计不仅节省了电路板的空间，还简化了自动化组装过程。

应用场景

ZXMN2F34FHTA 的优异性能使其适用于多种电子应用：

• 电源管理: 由于其低导通电阻和较高电流承载能力，ZXMN2F34FHTA 被广泛用于开关电源的输入/输出开关、稳压电路和电源分配系统。
• 负载开关: 可以用作各种负载开关，比如电机控制和灯光控制电路，提供高效的开关解决方案。
• 电池供电设备: 由于其低功耗特性，ZXMN2F34FHTA 特别适合在电池供电的装置中使用，如便携式电子产品和消费电子。
• 信号开关: 在低电压信号开关应用中，该 MOSFET 的快速开关速度和低输入电容是一个重要的优势。

总结

ZXMN2F34FHTA 是一款高效能、低功耗的 N 通道 MOSFET，具备出色的电气特性和广泛的应用潜力。其适应于高频开关、功率管理和负载控制等多种场景，为设计工程师提供了一种理想的解决方案。借助其高可靠性和优异的热性能，ZXMN2F34FHTA 可以有效提升电子产品的性能与效率，满足现代电子设计的多样化需求。
