ZVP4424GTA
ZVP4424GTA参数
| 漏源电压（Vdss） | 240V | 连续漏极电流（Id）（25°C 时） | 480mA |
| 栅源极阈值电压 | 2V @ 1mA | 漏源导通电阻 | 9Ω @ 200mA,10V |
| 最大功率耗散（Ta=25°C） | 2.5W | 类型 | P沟道 |
| FET 类型 | P 通道 | 技术 | MOSFET（金属氧化物） |
| 25°C 时电流 - 连续漏极 (Id) | 480mA（Ta） | 驱动电压（最大 Rds On，最小 Rds On） | 3.5V，10V |
| 不同 Id、Vgs 时导通电阻（最大值） | 9 欧姆 @ 200mA，10V | 不同 Id 时 Vgs(th)（最大值） | 2V @ 1mA |
| Vgs（最大值） | ±40V | 不同 Vds 时输入电容 (Ciss)（最大值） | 200pF @ 25V |
| 功率耗散（最大值） | 2.5W（Ta） | 工作温度 | -55°C ~ 150°C（TJ） |
| 安装类型 | 表面贴装型 | 供应商器件封装 | SOT-223 |
| 封装/外壳 | TO-261-4，TO-261AA |
ZVP4424GTA手册
ZVP4424GTA概述
ZVP4424GTA 产品概述
ZVP4424GTA 是一款高性能的 P 沟道金属氧化物半导体场效应管（MOSFET），专为需要高电压和低电流消耗的各种应用而设计。该器件的核心特性包括高达 240V 的漏源电压（V_dss）、480mA 的连续漏极电流（I_d）、以及优异的导通电阻，适合广泛的电子器件和电路设计需求。
关键参数分析
漏源电压 (V_dss): ZVP4424GTA 的最大漏源电压为 240V，这使得该器件能够在高电压环境下稳定工作，适合于电源转换器、高压开关和保护电路等应用。
连续漏极电流 (I_d): 在 25°C 的环境温度下，ZVP4424GTA 的最大连续漏极电流为 480mA。这意味着在规定的条件下，该器件能够处理适度的电流负荷，非常适合小型化和功率限制的电路设计。
导通电阻 (R_ds(on)): 本器件在 200mA、10V 的测试条件下，导通电阻为 9Ω。较低的导通电阻有助于减少功率损耗和提升效率，对于电源管理和功率开关等应用来说，这一特性显得尤为重要。
栅源极阈值电压 (V_gs(th)): ZVP4424GTA 的栅源极阈值电压为 2V @ 1mA，说明该器件在低栅源电压下也能较好地进行开关控制，符合现代低电压驱动技术的发展趋势。
最高功率耗散: ZVP4424GTA 的最大功率耗散为 2.5W（在 25°C 环境下），有效保证了在高负载条件下的安全性和可靠性。
工作温度范围: 该器件具有宽广的工作温度范围，从 -55°C 到 150°C。这种高温适应性使其可以在严苛的环境条件下工作，满足高温及低温操作的应用需要。

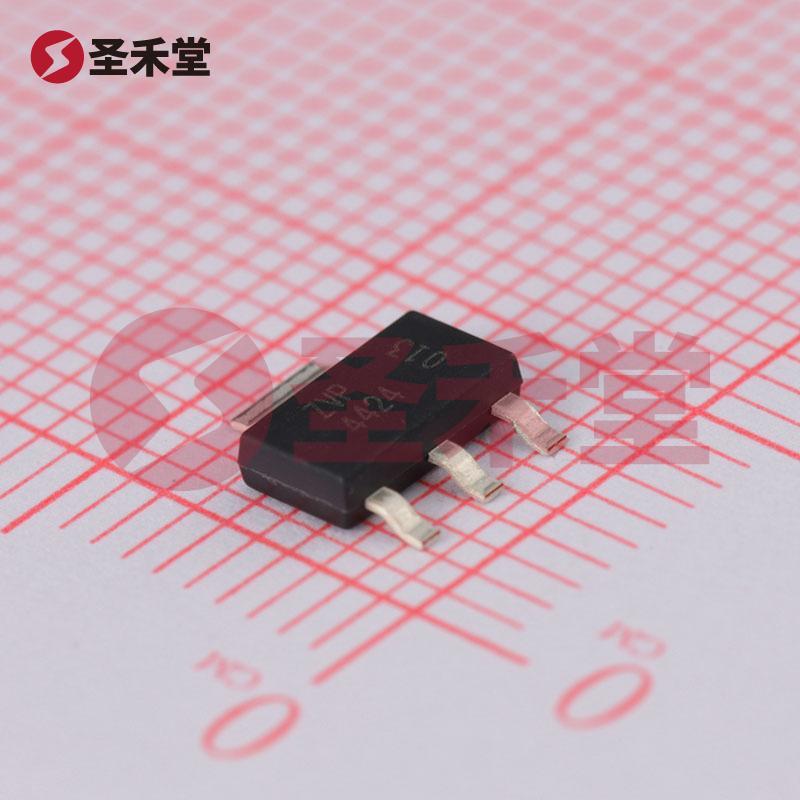

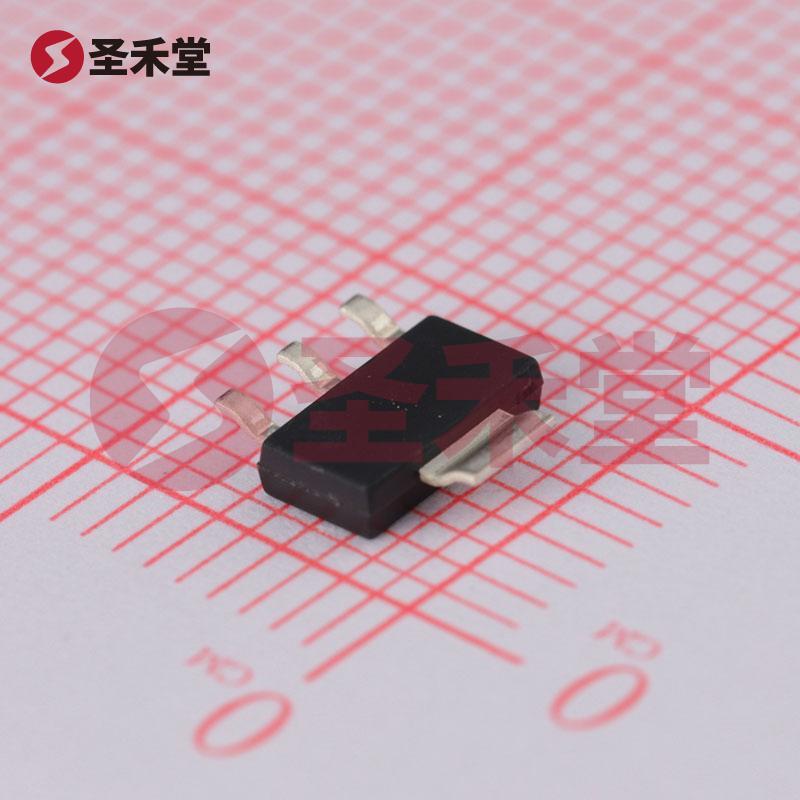

封装类型: ZVP4424GTA 采用 SOT-223 封装，体积小巧，适合于表面贴装技术，为电路板的空间设计提供了更多的灵活性。SOT-223 封装还提供了良好的热管理性能，保持器件在最佳工作温度范围内。
应用领域
ZVP4424GTA MOSFET 的特性使得它非常适用于以下多个领域：
电源管理: 该 MOSFET 能够用于开关电源、DC-DC 转换器和电能质量管理等相关产品中，尤其是在需要高电压和低电流的场合。
自动化控制: 由于其较低的阈值电压，ZVP4424GTA 可以用作控制接口，应用于自动化设备中，来实现对负载的有效开关。
电动机控制: 这个 P 沟道 MOSFET 适合于使用在电动机驱动电路中，通过精准的开关控制来实现电动机的启动、停止和速度调节。
汽车电子产品: 在汽车电子领域，ZVP4424GTA 由于其耐高温的特性，能够用于车载电源管理、电池管理、灯光控制等功能。
消费电子设备: 在诸如家庭电器、办公设备等消费电子产品中，该 MOSFET 通过高效率和小型化封装特性，帮助优化整体性能并降低成本。
结论
ZVP4424GTA 是一款性能优良的 P 沟道 MOSFET，独特的电气特性和广泛的应用场景使它成为了现代电子设计中的理想选择。凭借其高电压、高电流、低功耗和良好的散热特性，该器件能够在多种严苛环境中保持稳定运行，为各种行业的产品开发提供了可靠的支持。随着技术的发展，ZVP4424GTA 的应用前景将更加广阔。
