漏源电压(Vdss) | 200V | 连续漏极电流(Id)(25°C 时) | 60mA |
栅源极阈值电压 | 3V @ 1mA | 漏源导通电阻 | 25Ω @ 100mA,10V |
最大功率耗散(Ta=25°C) | 330mW | 类型 | N沟道 |
FET 类型 | N 通道 | 技术 | MOSFET(金属氧化物) |
25°C 时电流 - 连续漏极 (Id) | 60mA(Ta) | 驱动电压(最大 Rds On,最小 Rds On) | 10V |
不同 Id、Vgs 时导通电阻(最大值) | 25 欧姆 @ 100mA,10V | 不同 Id 时 Vgs(th)(最大值) | 3V @ 1mA |
Vgs(最大值) | ±20V | 不同 Vds 时输入电容 (Ciss)(最大值) | 45pF @ 25V |
功率耗散(最大值) | 330mW(Ta) | 工作温度 | -55°C ~ 150°C(TJ) |
安装类型 | 表面贴装型 | 供应商器件封装 | SOT-23-3 |
封装/外壳 | TO-236-3,SC-59,SOT-23-3 |
ZVN3320FTA 是一款高性能的 N沟道金属氧化物半导体场效应管(MOSFET),专为低功耗应用设计。它的主要电气特性包括:漏源电压(Vdss)高达 200V,具有良好的漏极电流承受能力(Id 为 60mA @ 25°C),以及低漏源导通电阻(Rds On)为 25Ω @ 100mA,10V。此产品适合需在高电压及中等电流条件下稳定工作的电子电路,特别是用于开关、线性放大以及驱动应用中。
高电压和电流能力: ZVN3320FTA 具有 200V 的漏源电压能力,在多个高压应用中表现出色。在连续漏极电流的承受能力方面,其最大值为 60mA,使得产品能够处理适中的电流负载。
低导通电阻: 该设备特有的导通电阻(Rds On)为 25Ω,使其在导通状态时电压降小,从而提高能效,并减少发热。这对于开关电源和电机驱动等应用尤为重要。
适应广泛的工作环境: ZVN3320FTA 的工作环境温度范围宽广,可以在 -55°C 到 150°C 的温度下工作,这使得它非常适合航空、汽车及工业控制等高温和低温环境应用。

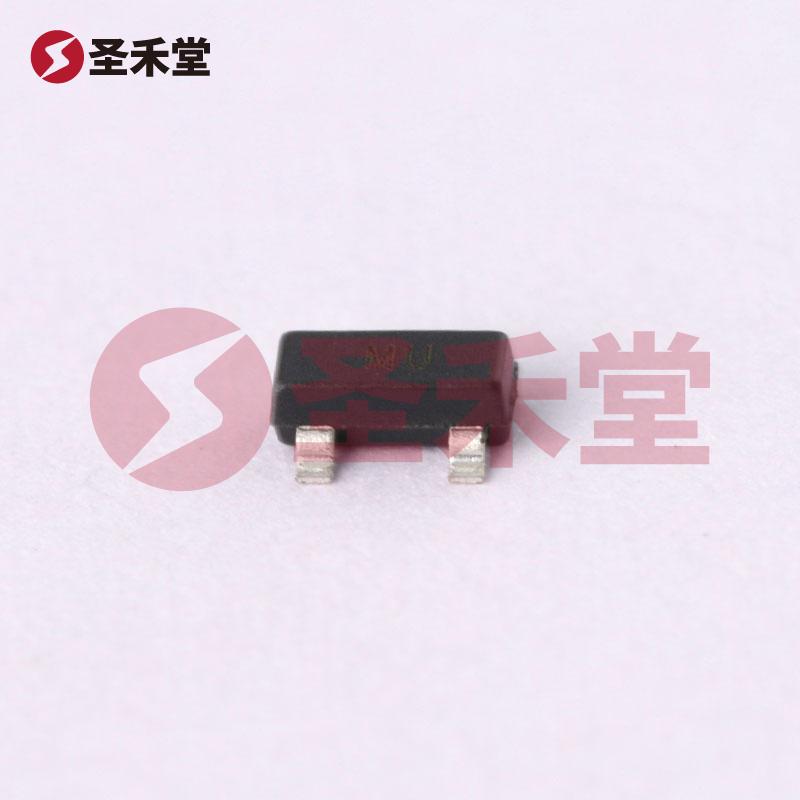

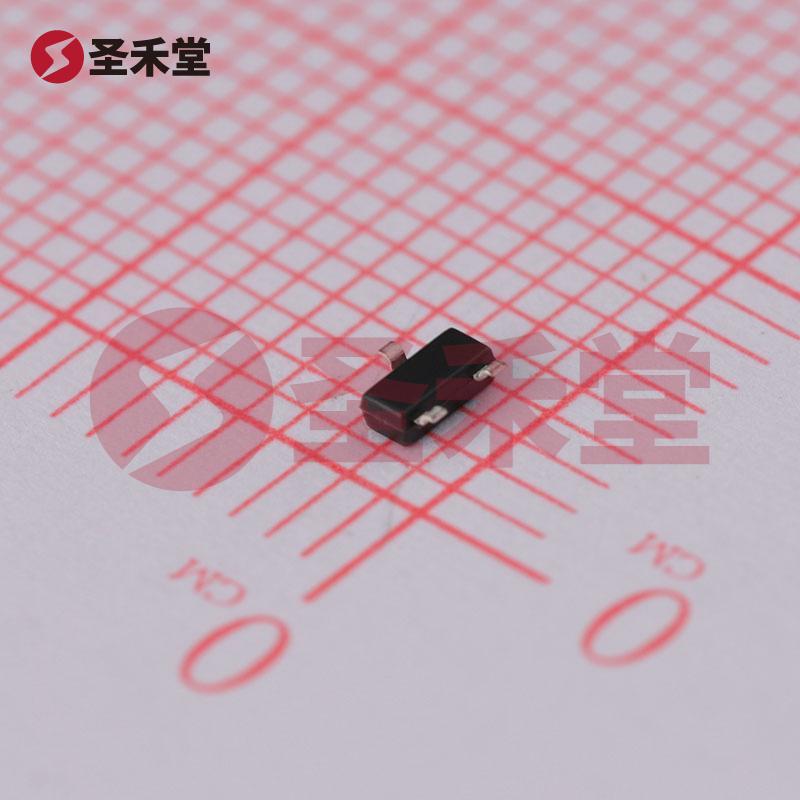

紧凑的封装: SOT-23-3 封装设计不仅节省空间,而且便于表面贴装(SMD),适合高密度电路板的布局。其紧凑的设计使得其能够适配现代电子设备紧凑的设计需求。
较高的栅源极阈值电压: 栅源极阈值电压(Vgs(th))为 3V @ 1mA,保证了产品能够在较低的栅电压下实现导通,使得设计人员能够更容易地集成控制电路。
ZVN3320FTA 适用于多种场景,包括但不限于:
ZVN3320FTA 是由美台半导体(DIODES)公司制造的,作为一个知名的半导体供应商,他们在全球范围内为多种市场提供高质量和高可靠性的电子元器件。
总的来说,ZVN3320FTA 是一款多功能、高性能的 N沟道 MOSFET,具备200V的高耐压和低导通电阻等优良特性,适合应用于多种电子设计和控制系统。其紧凑的封装设计和广泛的工作温度范围,使得它在现代电子设备中有广泛的适用性。随着电子设备对高效能和小型化的不断需求,ZVN3320FTA 提供了一种理想的解决方案。
