Z0103MA 5AL2
Z0103MA 5AL2参数
| 通态电流(It (RMS)) (Max) | 1A | 断态电压Vdrm | 600V |
| 栅极触发电压 | 1.3V | 类型 | 双向可控硅 |
| 栅极触发电流 | 3mA | 双向可控硅类型 | 逻辑 - 灵敏栅极 |
| 电压 - 断态 | 600V | 电流 - 通态 (It (RMS))（最大值） | 1A |
| 电压 - 栅极触发 (Vgt)（最大值） | 1.3V | 电流 - 非重复浪涌 50、60Hz (Itsm) | 8A，8.5A |
| 电流 - 栅极触发 (Igt)（最大值） | 3mA | 电流 - 保持 (Ih)（最大值） | 7mA |
| 配置 | 单路 | 工作温度 | -40°C ~ 125°C （TJ） |
| 安装类型 | 通孔 | 封装/外壳 | TO-226-3，TO-92-3（TO-226AA）（成形引线） |
| 供应商器件封装 | TO-92-3 |
Z0103MA 5AL2手册
Z0103MA 5AL2概述

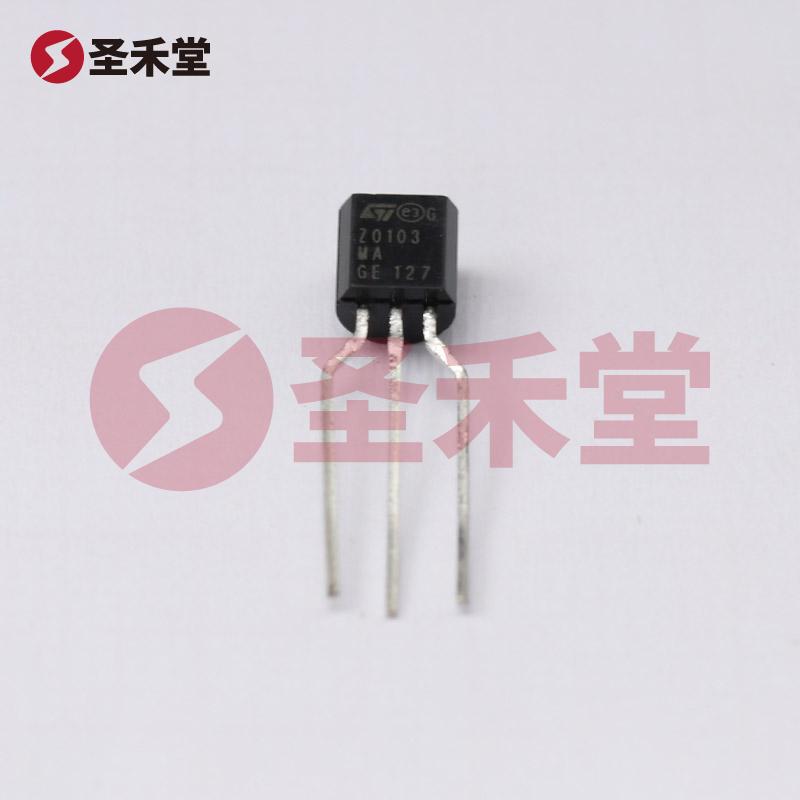

产品概述：Z0103MA 5AL2
一、基本信息
Z0103MA 5AL2是一款高性能的双向可控硅（SCR），广泛应用于各种电力控制和调节场合。该器件由ST（意法半导体）制造，专为高压和高温环境设计，确保在严苛条件下的可靠性与稳定性。产品采用TO-92-3封装，适合在多种电子设备中通孔安装使用。
二、主要特性
通态电流（It (RMS)）：最大支持1A，适合各种小功率应用，能够有效地控制电流流过的状态，有助于提高系统的整体效率。
断态电压（Vdrm）：最大可承受电压为600V，保障其在高电压环境下的可靠性。此高电压特性使其适用于电机驱动、电源管理等高压应用。
栅极触发电压与电流：栅极触发电压（Vgt）最大为1.3V，栅极触发电流（Igt）最大为3mA。低栅极触发电流特性使其在控制信号较为微弱的情况下也能有效触发，适用于灵活的控制策略。
非重复浪涌电流（Itsm）：分别在50Hz和60Hz时支持8A和8.5A，提供强大的瞬态响应能力，适合处理瞬时大电流对系统的要求，避免器件被损坏。
保持电流（Ih）：最大保持电流为7mA，能够有效控制SCR的导通状态，提升系统的稳定性和安全性。
工作温度范围：-40°C至125°C，满足不同环境下的应用需求，无论是在极寒或高温环境下，Z0103MA都能正常工作。
三、应用领域
Z0103MA 5AL2可用于众多应用场景，包括但不限于：
- 电机控制：适合用于电动机启动和调速的控制电路，促进高效运行。
- 电源管理：广泛应用于不间断电源（UPS）系统和电源开关中，提供高效的电压和电流控制。
- 家庭自动化：可用于灯光调节和其他家用电器的控制，确保可靠的操作性能。
- 照明控制：适用于调光电路中，通过控制灯具的开关和亮度来实现节能与环境搭配。
四、封装与安装
Z0103MA采用TO-92-3封装，具有良好的散热性能和较小的体积，使得其在实际应用中易于集成。通孔安装方式也确保了方便的电路布局和焊接，适合大规模生产及多种电路板应用。
五、总结
作为一款高效、可靠的双向可控硅，Z0103MA 5AL2以其优异的电气性能和广泛的应用领域，成为了现代电子系统中不可或缺的组件之一。其在性能、功耗、耐压等方面的优势使其在未来电力电子产品中仍将扮演重要角色。无论是从小型家用电器还是大型工业设备，Z0103MA都能够提供稳定、可靠的控制方案，为各种电力应用带来卓越性能。
