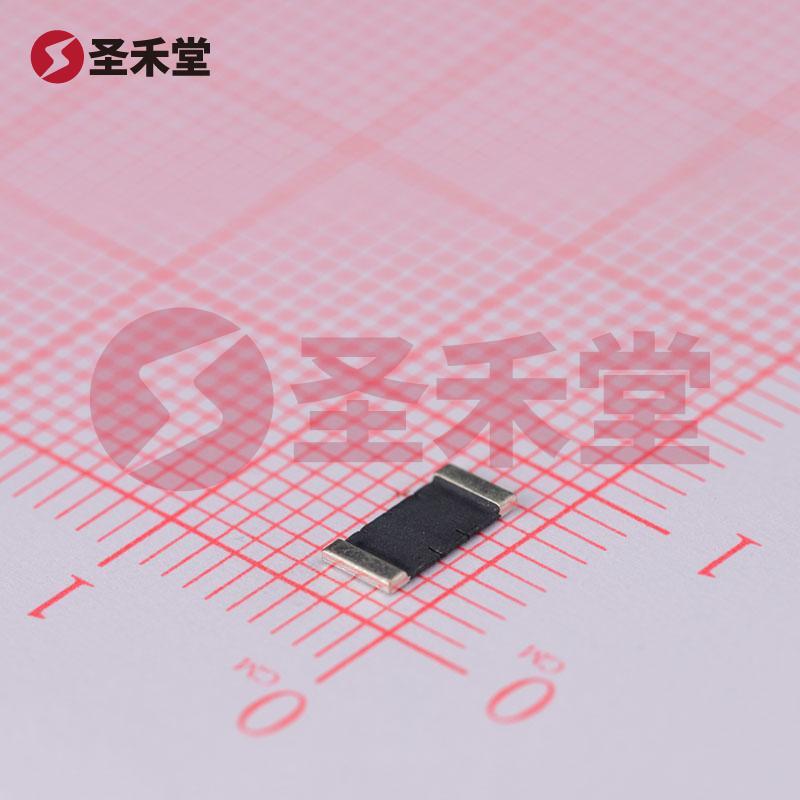

WSL2512R0100FEA18

产品概述：WSL2512R0100FEA18 贴片电阻

1. 产品简介

WSL2512R0100FEA18是一款高精度、低阻值的贴片电阻，适用于高可靠性要求的电子应用。其电阻值为10毫欧（0.01Ω），具备高达2W的功率处理能力，适合用于电流检测、测量和监控等多种应用环境。该元器件经认证符合汽车级标准AEC-Q200，确保在汽车电子及其他严苛环境下的稳定与可靠性。

2. 基本参数

• 阻值: 10 mOhms (0.01Ω)
• 功率: 2W
• 精度: ±1%
• 温度系数: ±75ppm/°C
• 工作温度范围: -65°C ~ 170°C
• 封装规格: 2512 (6432公制)
• 成分: 金属元素
• 特性: 防潮、防脉冲，适用于电流检测

3. 结构与封装

WSL2512R0100FEA18采用2512（6432公制）标准封装，尺寸为0.250"（长）x 0.125"（宽），高度最大为0.035"（0.89mm）。这种紧凑的封装设计不仅可以有效减少PCB空间占用，还能满足现代电子产品对小型化的需求。此外，产品的2端子设计使其在电路板上的安装与连接简便高效。

4. 性能特点

• 高功率处理能力：该电阻器能够处理高达2W的功率，使其在各种高电流应用中表现出色，适合用于功率放大器、电机驱动电路及其他高功耗设备。

• 高精度电阻：具有±1%的精度，确保了在细微电流和电压测量中的准确性，特别适用于精密测量设备及控制系统。

• 宽泛的工作温度范围： -65°C至170°C的工作温度使其能够在极端的环境下稳定工作，适合用于恶劣气候条件下的应用，例如汽车及工业用途。

• 稳定的温度系数：±75ppm/°C的温度系数意味着该电阻在不同温度下也能保持良好的电阻值稳定性，为高温或低温变化大的场景提供了可靠的选择。

• 环境适应性：具备防潮和防脉冲特性，使得该产品在湿度高或电磁干扰强的环境下也能正常工作，保证了产品的长期可靠性。

5. 应用领域

WSL2512R0100FEA18适用广泛，包括但不限于以下几个领域：

• 汽车电子：其AEC-Q200认证使其特别适合汽车行业的应用，如电流检测、车载电子设备等。

• 工业控制：适用于需要电流监测与控制的工业设备中。其精确的阻值和高功率处理能力使其在运行中表现出色。

• 电源管理：适合用于电源管理电路中，进行负载监测与性能评估。

• 消费电子：适合于各类智能终端及可穿戴设备，尤其是要求高精度测量的场合。

6. 总结

WSL2512R0100FEA18贴片电阻凭借其优越的技术规格及特性，成为了现代电子设计中的理想选择。无论是在汽车、工业还是消费领域，其高精度、高功率和广泛的工作温度范围使得在各种环境中都能提供可靠的电流检测解决方案。作为VISHAY（威世）品牌的产品，它保证了质量与性能，帮助工程师在设计过程中更加灵活与高效，是众多电流检测应用的杰出之选。
