VS-10BQ030-M3/5BT

VS-10BQ030-M3/5BT 产品概述

一、基本信息与特点

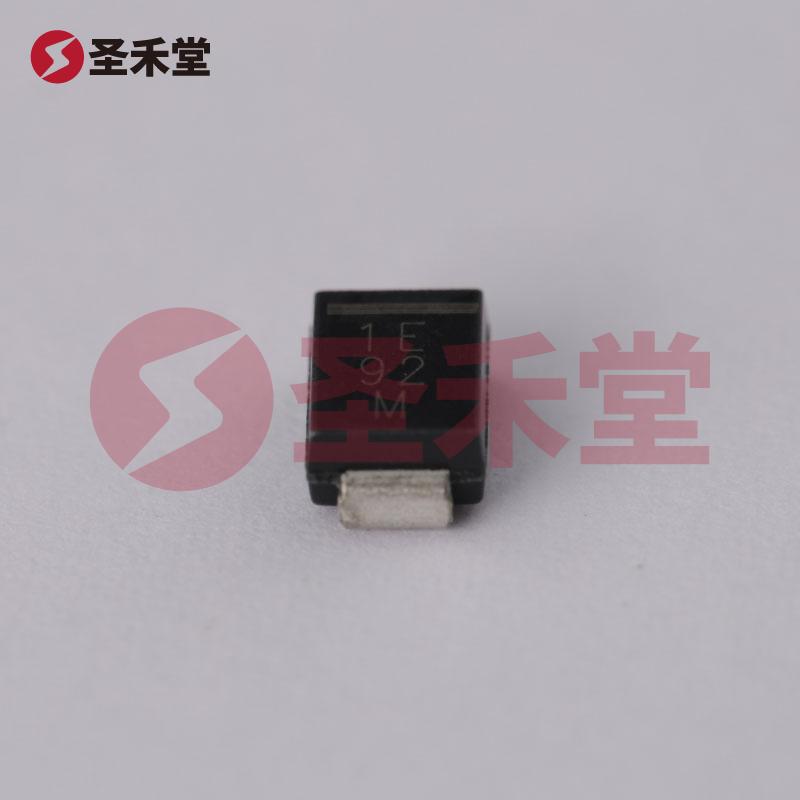

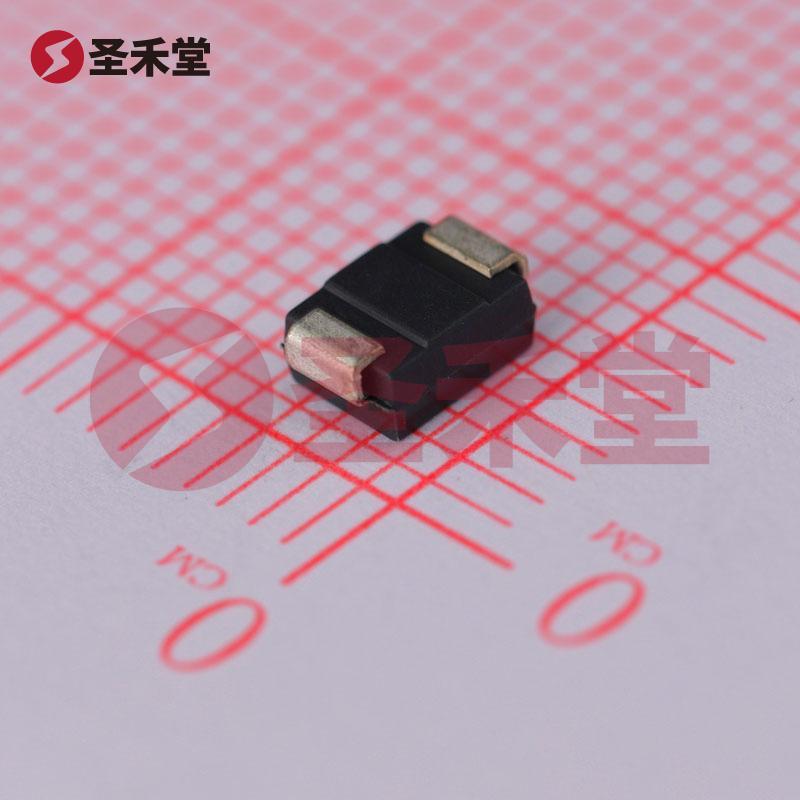

VS-10BQ030-M3/5BT 是一款高性能肖特基二极管，由全球知名的电子元器件制造商威世（VISHAY）生产。其设计专注于提供优异的整流性能和可靠性，适用于各种电力电子系统。该二极管采用表面贴装（SMD）技术，封装类型为 DO-214AA（SMB），因而在较小的空间内实现高效的电流整流，适应未来电子设计日益紧凑的需求。

二、关键参数

1. 直流反向耐压（Vr）：

   • 最大直流反向耐压为30V，使其在多数低压电流应用中表现优异。

2. 平均整流电流（Io）：

   • 该二极管的平均整流电流为1A，满足大多数低功率电子设备对电流的要求。

3. 正向压降（Vf）：

   • 在1A的工作条件下，其正向压降为420mV，低压降特性有助于减少能量损耗，提升电路效率。

4. 反向泄漏电流：

   • 其反向泄漏电流在30V时为500µA，这一低值确保了器件在反向偏置下的效能和可靠性。

5. 速度：

   • 该二极管具备快速恢复特性，恢复时间小于500ns，适合快速开关应用。

6. 电容特性：

   • 该二极管在5V、1MHz下的电容为2000pF，表明其在高频应用中表现良好。

7. 工作温度范围：

   • 该器件的工作结温范围为-55°C至150°C，可广泛应用于严苛的环境条件下。

三、应用领域

VS-10BQ030-M3/5BT 二极管的设计使其广泛应用于需要高效率整流的场合，包括但不限于：

• 开关电源（SMPS）
• DC-DC 转换器
• 逆变器
• LED 驱动电路
• 汽车电子（如车载充电器，使用较低电压和电流的应用）
• 通信设备及工业设备

这种设备特别适合在对速度和能效要求较高的应用中，如快速开关电源和高频转换电路。

四、性能优势

• 低正向压降：其正向压降特性使其在工作效率上具有显著优势，尤其适用于以能耗为设计目标的设备。
• 快速恢复：在开关频率较高的应用中，快速恢复性能减小了功率损耗和热量产生，从而增强了整体系统效率和可靠性。
• 宽工作温度：优秀的工作温度范围使得此产品能够在恶劣环境下正常运行，适用性极广。

五、总结

总体来说，VS-10BQ030-M3/5BT 是一款出色的肖特基二极管，结合了低正向压降、快速恢复特性及良好的环境适应能力，使其成为低电压整流和开关设计中的理想选择。威世（VISHAY）的信誉和可靠性进一步为用户的应用提供了保障。通过有效地选择和利用这款二极管，工程师和设计师能够提高其电子设备的性能，满足不断变化的市场需求。
