UG4D-E3/73

UG4D-E3/73 产品概述

一、产品概述

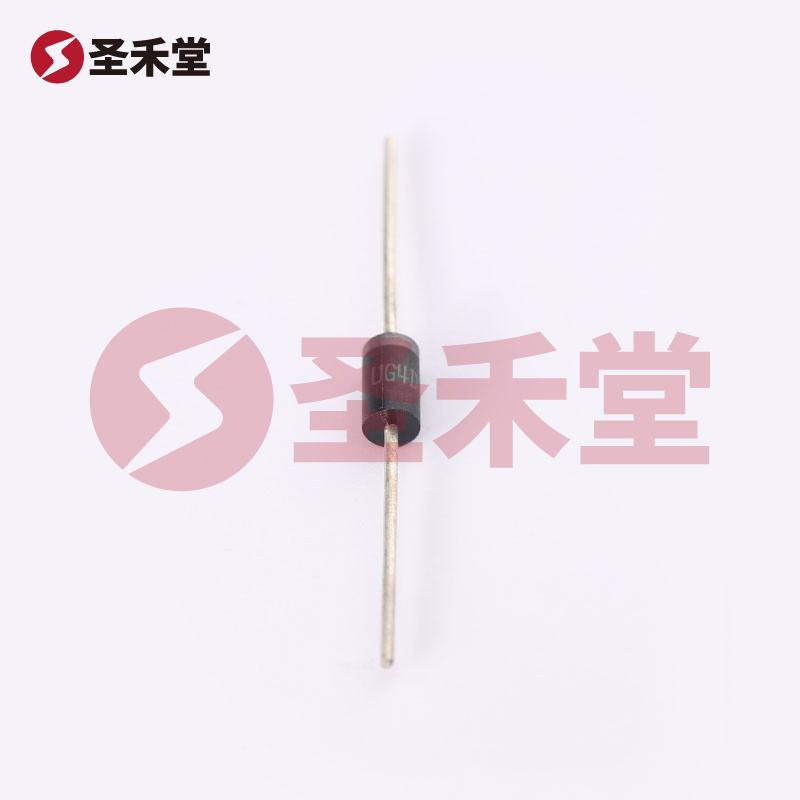

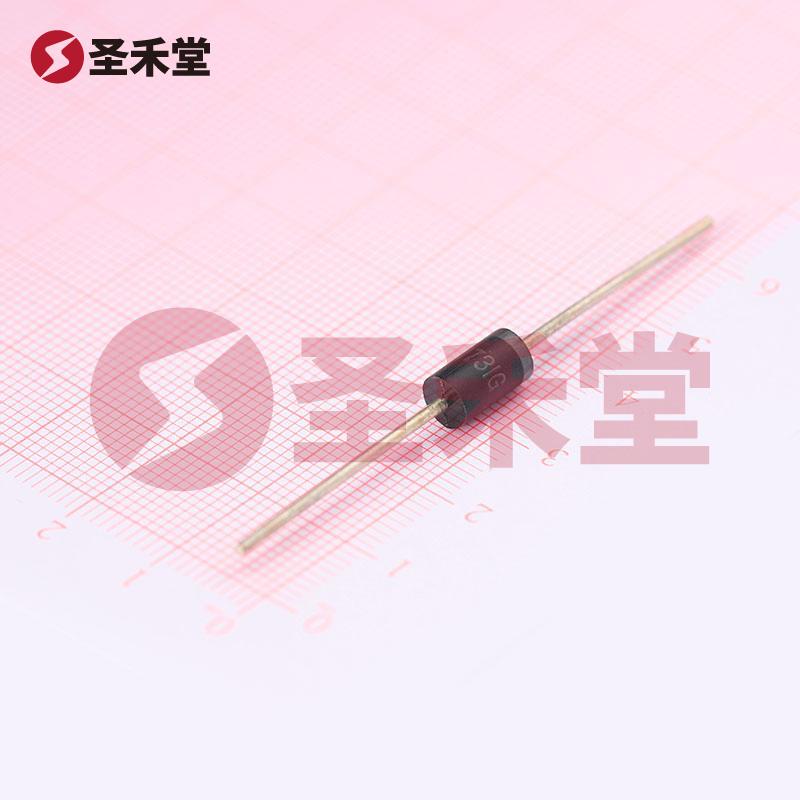

UG4D-E3/73 是威世（Vishay）公司推出的一款标准二极管，采用DO-201AD封装，适用于各种高效能的整流和开关电路应用。其主要参数包括200V的反向耐压和4A的平均整流电流，使其成为电源管理、充电器、变换器等电力电子应用中的理想选择。

二、技术规格

1. 封装类型：UG4D-E3/73 采用DO-201AD的轴向封装，便于通过孔安装（THT），具有良好的散热性能和装配灵活性。
2. 反向耐压（VR）：最大反向耐压达200V，适合于大部分中低压电源及直流电源线应用，保证在高压情况下的安全运行。
3. 平均整流电流（IF）：其额定整流电流可达4A，适合用于供电及整流电路，并能在高负载情况下稳定工作。
4. 正向压降（VF）：在4A的负载电流条件下，其正向压降为950mV，这低压降可以有效提高电路效率，减少功耗。
5. 反向漏电流（IR）：在200V的条件下，其反向漏电流为5µA，表示器件在非导通状态下的漏电流极小，进一步提高了设备的效能。
6. 反向恢复时间（trr）：30ns的反向恢复时间适合快速开关操作的应用场景，使其在脉冲电流和高频应用中表现出色。
7. 湿气敏感性等级（MSL）：器件的湿气敏感性等级为MSL1，意味着该产品在环境条件下具有稳定性及长期钎焊适应性，可以在各种条件下长时间存储而不影响其性能。

三、性能特点

UG4D-E3/73 的快速恢复特性使其适用于开关电源（SMPS）、逆变器和电机驱动等各种频率快速变换的应用。通过高频开关控制，该二极管能够快速响应电流的变化，减少开关损失，从而提高系统的总体效率。此外，其出色的反向恢复特性也大幅降低了电路的发热量，延长了整机的使用寿命。

四、应用领域

UG4D-E3/73 二极管广泛应用于：

• 电源转换器：如开关电源（SMPS）、DC-DC转换器、AC-DC适配器等。
• 充电器：用于多种电池充电方案的整流与保护。
• 电机驱动：能够在电机驱动电路中作为快速恢复二极管，用以提高整体效率。
• 通信设备：类似电源管理电路中提供了稳定的高效整流功能。
• 家电产品：如冰箱、洗衣机、空调等家电中的功率调节与控制。

五、总结

UG4D-E3/73 是一款结合了高电流、大反向耐压以及优异的快速恢复性能的标准二极管，适应于各种严苛工作环境，适合多种电子和电气设备的使用需求。凭借其出色的性能参数和光纤可靠的工作温度范围（-55°C 到 150°C），该二极管为现代电源管理和控制系统提供了强有力的支持。

作为威世公司的代表性产品，UG4D-E3/73 致力于通过增强电子设备的整体效能，推动技术进步和工业发展。其卓越的性能和广泛的应用前景，使其成为工程师和设计人员在选择高性能二极管时的首选方案。
