UF5408-E3/54
UF5408-E3/54参数
| 直流反向耐压（Vr） | 1kV | 平均整流电流（Io） | 3A |
| 正向压降（Vf） | 1.7V @ 3A | 反向恢复时间（trr） | 75ns |
| 二极管类型 | 标准 | 电压 - DC 反向 (Vr)（最大值） | 1000V |
| 电流 - 平均整流 (Io) | 3A | 不同 If 时电压 - 正向 (Vf) | 1.7V @ 3A |
| 速度 | 快速恢复 =< 500ns，> 200mA（Io） | 反向恢复时间 (trr) | 75ns |
| 不同 Vr 时电流 - 反向泄漏 | 10µA @ 1000V | 不同 Vr、F 时电容 | 36pF @ 4V，1MHz |
| 安装类型 | 通孔 | 封装/外壳 | DO-201AD，轴向 |
| 供应商器件封装 | DO-201AD | 工作温度 - 结 | -55°C ~ 150°C |
UF5408-E3/54手册
UF5408-E3/54概述
产品概述：UF5408-E3/54 快恢复二极管
UF5408-E3/54 是由威世半导体（VISHAY）生产的一款高性能快恢复二极管。它设计用于需要高电压和高电流处理的应用场合，特别适合在电源整流、高频开关电源和其他相关电路中使用。该产品具有优异的电气特性，能够在恶劣条件下稳定工作，广泛应用于工业和消费电子领域。
基本参数与特性
直流反向耐压（Vr）和额定电流（Io）： UF5408-E3/54 的直流反向耐压达到 1000V，这意味着它可以承受高达 1kV 的反向电压，非常适合用于高压电源整流和其他对耐压要求较高的电路。同时，其平均整流电流（Io）为 3A，能够满足大部分应用的电流需求，适用范围广泛。
正向压降（Vf）与反向恢复时间（trr）： 在额定电流 3A 下，UF5408-E3/54 的正向压降为 1.7V，这在保证二极管良好导通特性的同时，能够保持较低的功耗。此外，该二极管的反向恢复时间（trr）为 75ns，远远低于标准二极管的参数，使它非常适合高频应用，能够有效减少开关损耗。
反向泄漏电流与电容： UF5408-E3/54 的反向泄漏电流在 1000V 时仅为 10µA，这对于高压电路而言是极为重要的特性，可以有效降低静态功耗，提升电源效率。同时，在 4V、1MHz 的条件下，该二极管的电容为 36pF，有助于实现更快的开关速度。

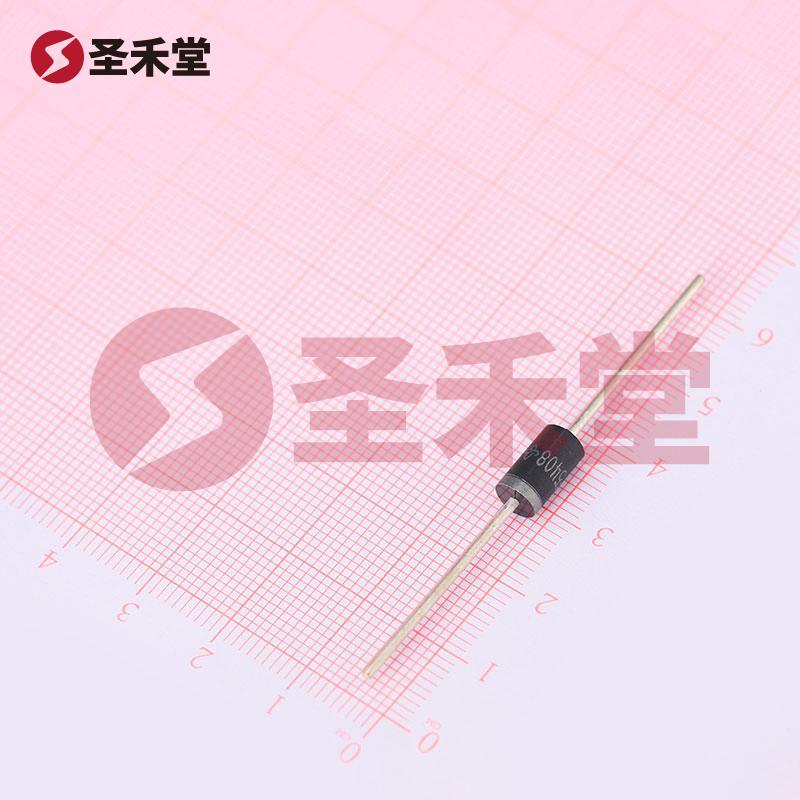

封装与安装类型： UF5408-E3/54 采用 DO-201AD 封装，具有轴向安装类型，方便在各种电路板上进行焊接，与传统的 PCB 设计兼容性良好。它的结温工作范围广，能够在 -55°C 到 150°C 的环境条件下正常运行，适应苛刻的工作环境。
应用场景
UF5408-E3/54 常被用于下列应用场景：
电源整流：在直流电源、开关电源、以及其他电源模块中，作为整流二极管使用，以实现高效电流转换。
高频开关电源：其快速恢复特性使其非常适用于高频开关电源中，能够减少开关损耗并提高效率。
逆变器：在太阳能逆变器、电动车逆变器等高压逆变器中，UF5408-E3/54 可有效支持高压和大电流的转换需求。
工业设备：在各种工业设备中，包括电动机控制和驱动电路，UF5408-E3/54 可用于保护和整流。
消费类电子：在电视、电食器和家用电器等设备中，提供可靠的整流解决方案。
总结
UF5408-E3/54 二极管凭借其卓越的电气性能、耐高压能力以及适应广泛温度范围的特性，成为了高效、高可靠性电源应用中不可或缺的组件。作为快恢复二极管，它能够在保留有效电流处理的同时，大幅降低开关损耗，帮助电子设计师在规模和能效方面达到理想平衡。对于需要精确控制和高性能电力管理的设计师而言，UF5408-E3/54 无疑是一个值得关注的选择。
