STPS160U

STPS160U 肖特基二极管产品概述

产品介绍

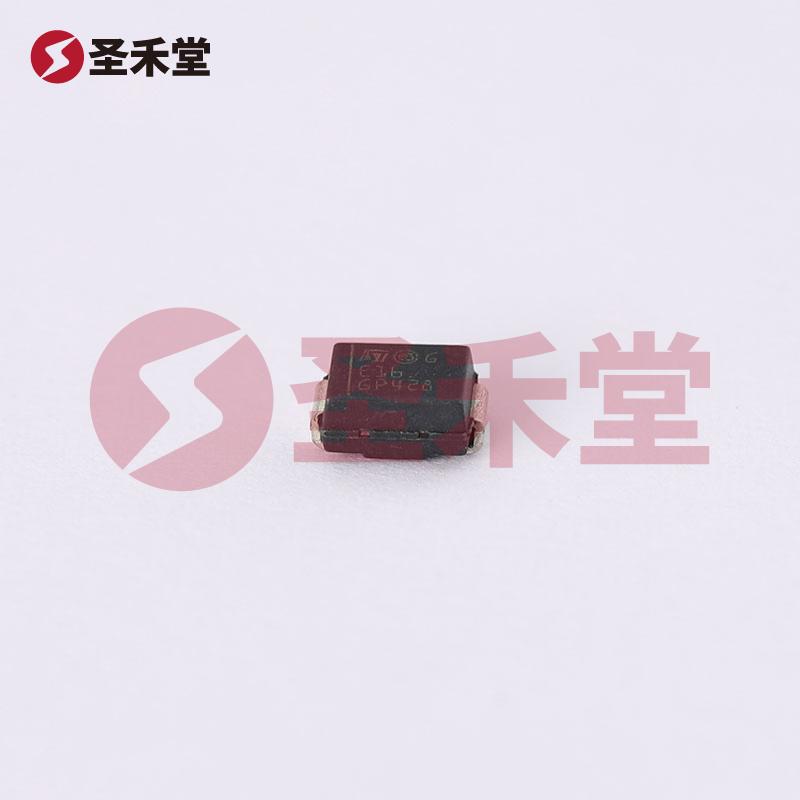

STPS160U是一款由意法半导体（STMicroelectronics）生产的高性能肖特基二极管。其设计专为需要低正向压降和快速反向恢复的应用场景而优化。STPS160U二极管的关键指标使其在各种电子电路中广泛适用，尤其是在开关电源和整流电路中。

主要参数

• 直流反向耐压 (Vr)： 60V
• 平均整流电流 (Io)： 1A
• 正向压降 (Vf)： 670mV @ 1A
• 反向泄漏电流： 4µA @ 60V
• 速度： 快速恢复，≤ 500ns，> 200mA
• 安装类型： 表面贴装型

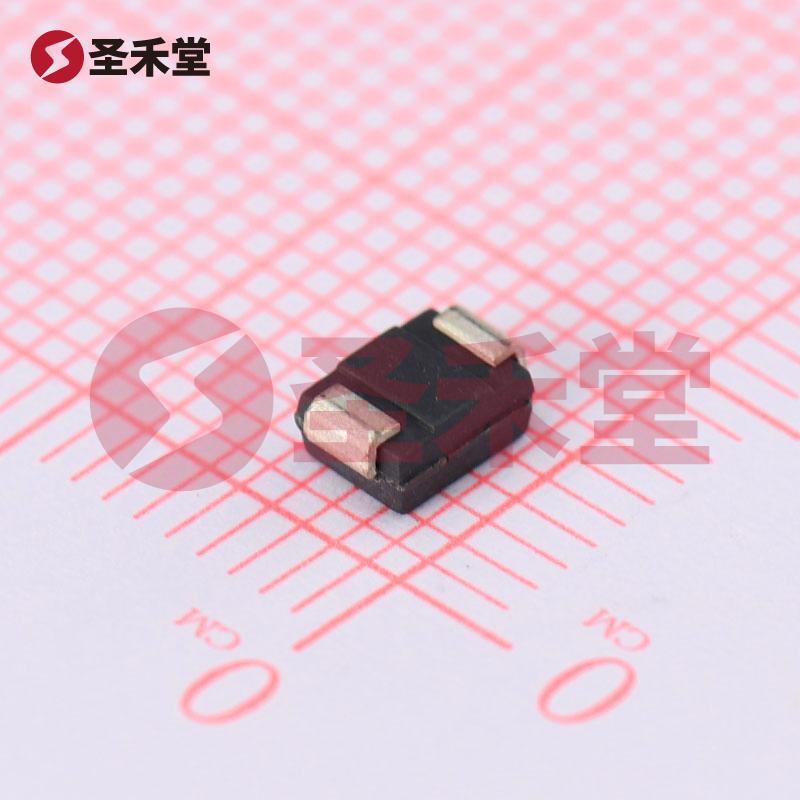

• 封装/外壳： DO-214AA，SMB
• 工作温度 - 结： 最高可达 150°C

性能特点

1. 低正向压降： STPS160U在1A的条件下具有高达670mV的正向压降。这保证了在功率损耗方面的优势，可以为电源提供更高的效率，尤其在需要频繁开关的应用中尤为重要。

2. 高反向耐压： 该二极管在最大直流反向耐压达到60V，使其可以在人们常用的广泛电压范围内工作，适应更多的应用场景。

3. 微小的反向泄漏电流： 在60V的工作电压下，反向泄漏电流仅为4µA。这一极低的反向泄漏特性在高频应用下不仅可以显著降低功耗，还可以提高系统的可靠性。

4. 快速恢复特性： 其快速恢复时间≤ 500ns，支持快速开关的需求，能够在高频率的操作条件下维持良好的性能。这使得STPS160U在开关电源设计和DC-DC变换器中非常受欢迎。

5. 高温工作能力： STPS160U的结温可达到150°C，这为其在高温环境下的应用提供了更多的灵活性，适用性广泛，不易影响设备的长期稳定性。

应用领域

由于其优良的电气特性，STPS160U广泛应用于多个领域，包括但不限于：

• 开关电源 (SMPS)：为各种电源设计提供高效的整流解决方案。
• DC-DC转换器：在功率转换过程中提供更低的功耗和更高的转换效率。
• 电信设备：在低电压和高频应用中表现突出，有效减小能量损失。
• 消费者电子：在手机、平板、电视等设备中作为整流器和反向保护二极管。
• 工业控制系统：由于其高温耐受性，适用于严苛工业环境。

结论

STPS160U肖特基二极管凭借其优越的电气特性，适应能力强，以其低正向压降、极低的反向泄漏电流及快速恢复能力，为众多电子设计提供了解决方案。尤其在高效能的开关电源及逆变器领域，STPS160U无疑是构建高效、可靠电路的理想选择。无论是在设计的初期选择，还是在系统的市场验证阶段，STPS160U均能够满足现代电子器件对性能和效率的需求。同时，STMicroelectronics的品牌信誉和产品质量进一步提供了强有力的保障，使得STPS160U成为工程师和设计师信赖的选择。
