SMCJ60CA

SMCJ60CA 产品概述

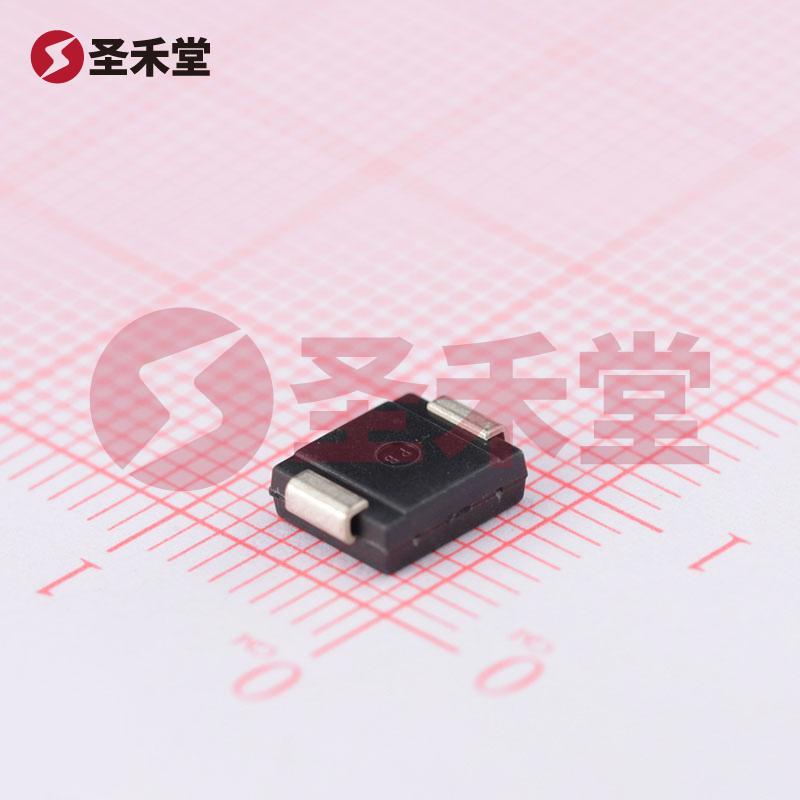

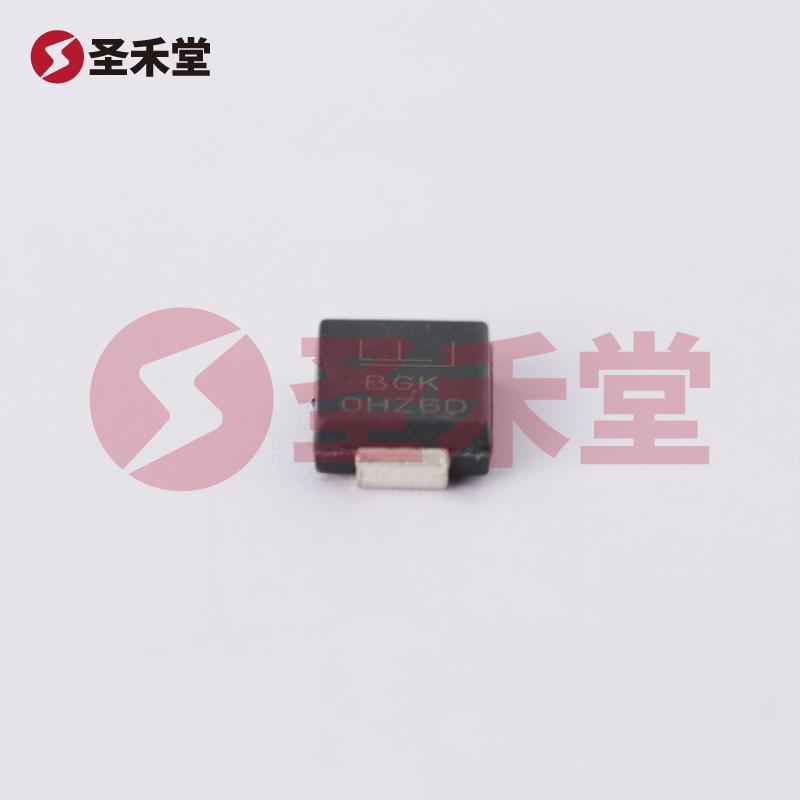

SMCJ60CA 是一款由美国力特（Littelfuse）生产的双向瞬态电压抑制二极管（TVS Diode），主要用于电源线路保护与过电压防护。这种二极管设计用于有效地限制由过电压引起的瞬态脉冲电流，从而保护后续的敏感电子设备免受损害。该产品采用表面贴装型（SMD）封装，符合 DO-214AB（SMCJ）标准，这使得其在电路板上的安装更加便利，并提高了空间利用率。

基本参数

• 极性： SMCJ60CA 是一款双向（Bidirectional）TVS 二极管，适合处理正负两种极性瞬态电压。
• 击穿电压： 该组件的击穿电压最小值为 66.7V，保证了在这个电压下能有效地导通并保护负载。
• 反向关断电压： 典型的反向关断电压为 60V，这一参数指示了二极管在正常工作状态下的最大反向电压。
• 箝位电压： 在峰值脉冲电流 15.5A （10/1000 µs）下，SMCJ60CA 的箝位电压为 96.8V，意味着当电压超过此值时，二极管将导通以限制电压升高。
• 峰值脉冲电流： 该二极管的峰值脉冲电流为 15.5A（10/1000µs），这使其能够应对高强度的瞬态事件。
• 功率： 能够承受的峰值脉冲功率为 1500W（1.5kW），确保其在电流瞬变情况下的稳定性。
• 工作温度范围： 该设备的工作温度范围为 -55°C 至 150°C，适应多种环境条件下的应用。

应用领域

SMCJ60CA 广泛应用于各种电子设备的电源线路保护，尤其是在需要防护电压瞬变和电涌的场合。常见的应用包括：

• 消费电子产品： 如手机、平板电脑、笔记本电脑等，保护其内部电路免受瞬态电压的影响。
• 工业设备： 各种工业控制系统、电动机驱动器和传感器等，需要将电压波动抑制到安全范围内。
• 通信设备： 确保网络设备与通信基础设施的稳定性，防止来自电源或信号线路的干扰。
• 汽车电子： 适用于汽车电子控制单元和其他敏感组件，确保在意外电压升高时仍能正常工作。

设计考虑

在选择 SMCJ60CA 作为电压保护元件时，设计师应考虑其适用电压范围、峰值脉冲功率以及安装空间等因素。使用时，应确保其额定工作电压不超过该元件的反向关断电压，以保证设备的稳定运行。同时，在要求较高的脉冲电流和快速瞬变条件下，适当的散热设计也是保证元件可靠性的关键。

总结

SMCJ60CA 是一款优质的双向瞬态电压抑制二极管，凭借其出色的电气性能和广泛的应用领域，成为了现代电子设备中不可或缺的保护元件。通过合理的设计与应用，SMCJ60CA 可以有效保护器件免受电压瞬变的损害，为设备的稳定性与安全性提供强有力的保障。
