SMCJ5.0A-E3/57T

产品概述：SMCJ5.0A-E3/57T

一、产品简介

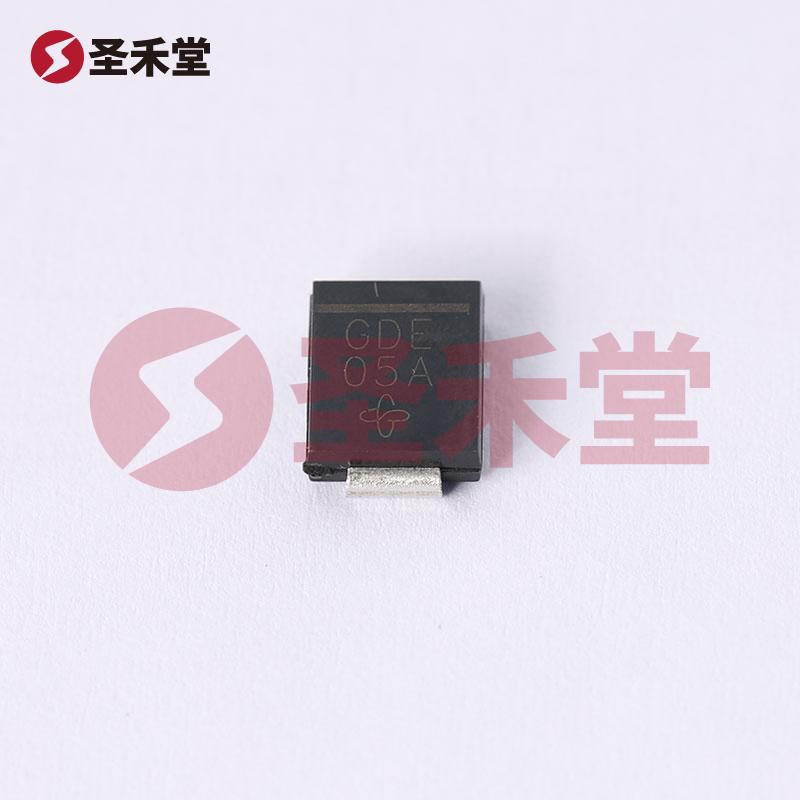

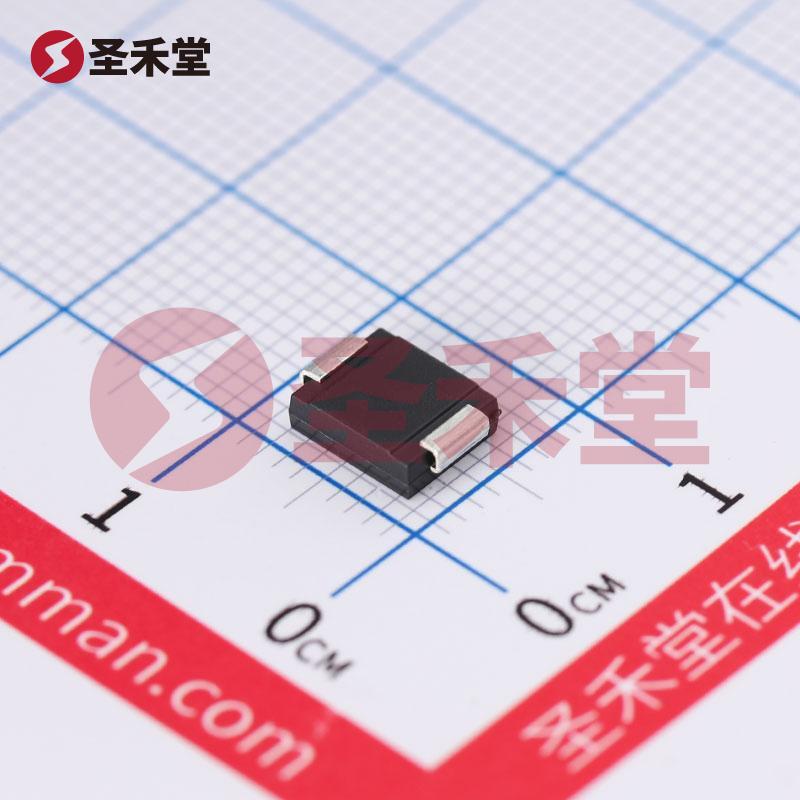

SMCJ5.0A-E3/57T 是威世（VISHAY）公司生产的一款表面贴装型齐纳二极管，采用DO-214AB（SMCJ）封装。该器件具有广泛的应用场景，特别适合用于电压钳位和瞬态电压抑制，能够有效保护电路免受过电压和瞬态电流的影响。

二、技术参数

1. 安装类型：表面贴装型，便于自动化生产线的安装和高密度布局。
2. 最大钳位电压：9.2V，在峰值脉冲电流下，确保电路在瞬时高压情况下得到保护。
3. 峰值脉冲功率：1500W（1.5kW），使其能够应对高能瞬态浪涌事件。
4. 电源线路保护：无，适合在不需要额外电源保护的场合使用。
5. 典型反向断态电压：5V，确保在正常操作状态下二极管不会导通。
6. 工作温度范围：-55°C ~ 150°C（TJ），保证在极端环境下的可靠工作。
7. 峰值脉冲电流（10/1000µs）：163A，适用于高电流瞬态过压情况。
8. 单向通道：1，适合用于单向电流的保护。
9. 最小击穿电压：6.4V，确保在最低电压条件下能够有效导通，以保护下游电子元件。

三、应用领域

SMCJ5.0A-E3/57T 齐纳二极管因其出色的电压钳位特性和高功率承载能力，广泛应用于以下领域：

• 消费电子：平板电视、智能手机及其他个人电子产品，通常需要高效防护以延长使用寿命。
• 工业设备：机器人控制系统、自动化设备等，增强电路的抗干扰能力，确保稳定运行。
• 汽车电子：电动车辆和传统汽车中的安全系统和电子控制单元（ECU），有效避免瞬态电压对敏感电路的伤害。
• 通信设备：基站、路由器等频繁接入外部电源的设备，保护信号处理电路不被瞬态电压干扰。

四、优势

• 高效率：采用先進的材料和封装技术，确保其在高压短周期脉冲情况下稳定输出，有效保护电路。
• 可靠性强：高工作温度范围以及优秀的耐热性，使其在各种环境下均能够正常工作。
• 简化产品设计：表面贴装型设计，便于在现代电子设备中实现高密度布局，符合当前的发展趋势。

五、总结

SMCJ5.0A-E3/57T 是一款兼具高性能和高可靠性的表面贴装齐纳二极管，不仅能够有效应对各种瞬态电压威胁，还能在极端环境中保持稳定工作。其出色的参数使其成为电子产品设计中不可或缺的保护元件。无论是在消费电子、工业自动化还是汽车电子领域，SMCJ5.0A-E3/57T 都能够为设计师提供极大的便利和保护，降低因过电压引发的风险，确保产品的安全和稳定运行。
