RS2M-13-F

RS2M-13-F 产品概述

1. 产品介绍

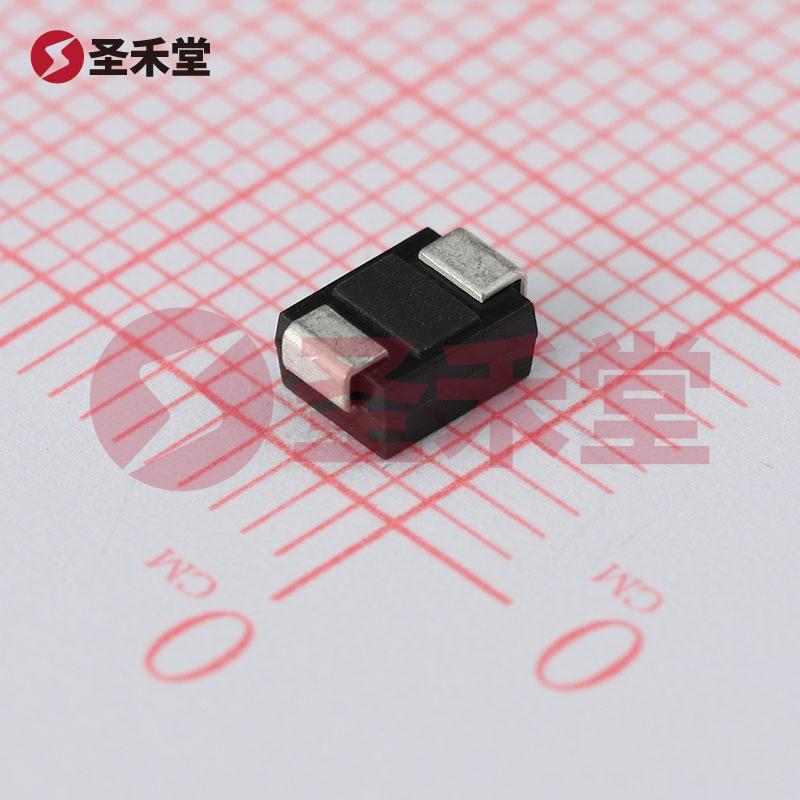

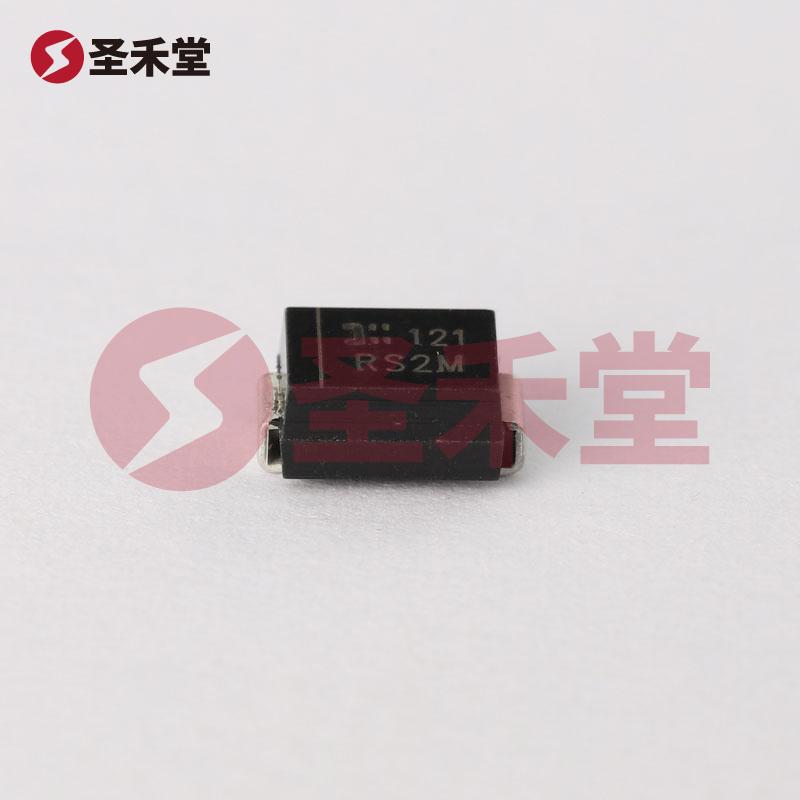

RS2M-13-F 是一款由美台（DIODES）公司生产的高性能快速恢复二极管，具有优良的电气特性和可靠的工作性能，广泛应用于电力电子和开关电源等领域。该元器件采用SMB型封装，适合于表面贴装安装，便利于现代电子设备的紧凑布局设计。

2. 主要规格

• 类型：标准快速恢复二极管
• 最大反向电压 (Vr)：1000V
• 平均整流电流 (Io)：1.5A
• 正向电压 (Vf)：在1.5A时，正向电压为1.3V
• 反向漏电流：在1000V时，反向漏电流为5µA
• 反向恢复时间 (trr)：500ns
• 工作温度范围：-65°C 至 150°C

3. 性能特点

• 快速恢复特性：该二极管的反向恢复时间(max. trr)为500ns，使其在高频开关应用中表现出色。快速恢复的特性不仅提升了电路的效率，而且降低了开关损耗，确保了电路的高效率运行。
• 低正向压降：在额定整流电流1.5A时，正向电压仅为1.3V，这一特性有效降低了功耗，极大地改善了电源转换效率，适用于要求严格的能量管理系统。
• 低反向漏电流：5µA的反向泄漏电流使得该二极管在高压工作环境下表现出较低的功耗，有效延长了设备的使用寿命。

4. 应用领域

RS2M-13-F 由于其优良的性能，广泛应用于以下领域：

• 开关电源：在开关电源电路中用于整流，有助于提高转换效率。
• 电机驱动：在电动机控制系统中起到整流与保护的作用，确保驱动电流的平稳。
• 逆变器：在太阳能逆变器中作为关键整流器，支持高效的能量转换。
• 高频应用：适合于电视、计算机电源等高频电路，充分发挥其快速恢复特性。

5. 安装与兼容性

RS2M-13-F的表面贴装设计符合现代电子设备的设计要求，能够在激烈条件下保持良好的性能，适合多种印刷电路板应用。在设计产品时，工程师需确保给散热留有充足空间，以发挥该元器件最佳性能。

6. 结论

综上所述，RS2M-13-F是一款具有高级别性能的快速恢复二极管，适用于多种高压、大电流的电子应用。其低损耗、高效率和良好的驱动能力，使其成为设计现代电子设备的理想选择。随着高效率电源转换技术的发展，RS2M-13-F将在进一步推动电力电子行业的革命方面发挥重要作用。对于需求高性能二极管的设计工程师而言，RS2M-13-F无疑是值得考虑的一款优质元件。
