PDS1040L-13

产品概述：PDS1040L-13

一、简介

PDS1040L-13是DIODES（美台）公司推出的一款高性能肖特基二极管，凭借其卓越的电气特性和高效能广泛应用于各种电子产品中。该二极管的主要特点包括高反向耐压、低正向压降和快速恢复能力，使其成为电源转换、电动机驱动、逆变器、LED驱动和其他需要高效率整流的应用场合的理想选择。

二、关键参数

1. 直流反向耐压（Vr）：PDS1040L-13的最大直流反向耐压为40V。这使其能够在相对较高的反向电压下稳定工作，适用于多种工业和消费电子设备，确保了在工作电压波动时的安全性与可靠性。

2. 平均整流电流（Io）：该二极管具有10A的平均整流电流额定值，意味着它可以承受较大的负载电流，满足大多数功率应用的需求。此特性使其适用于大功率转换电路。

3. 正向压降（Vf）：PDS1040L-13在10A电流下的正向压降只有490mV，这相对较低的压降有助于提高整体能效，降低系统发热，大幅度减少能量损耗，增强电源转换效率。

4. 反向泄漏电流：在最大反向电压40V下，该二极管的反向泄漏电流仅为600µA，颇具竞争力，这进一步提升了其适用于高效电路的能力。

5. 速度：该器件具有较快的恢复速度（恢复时间小于500ns），使其特别适合高频应用。这一特性让PDS1040L-13能满足快速开关的需求，可以改善开关电源和其他快速电路的性能。

三、封装与安装

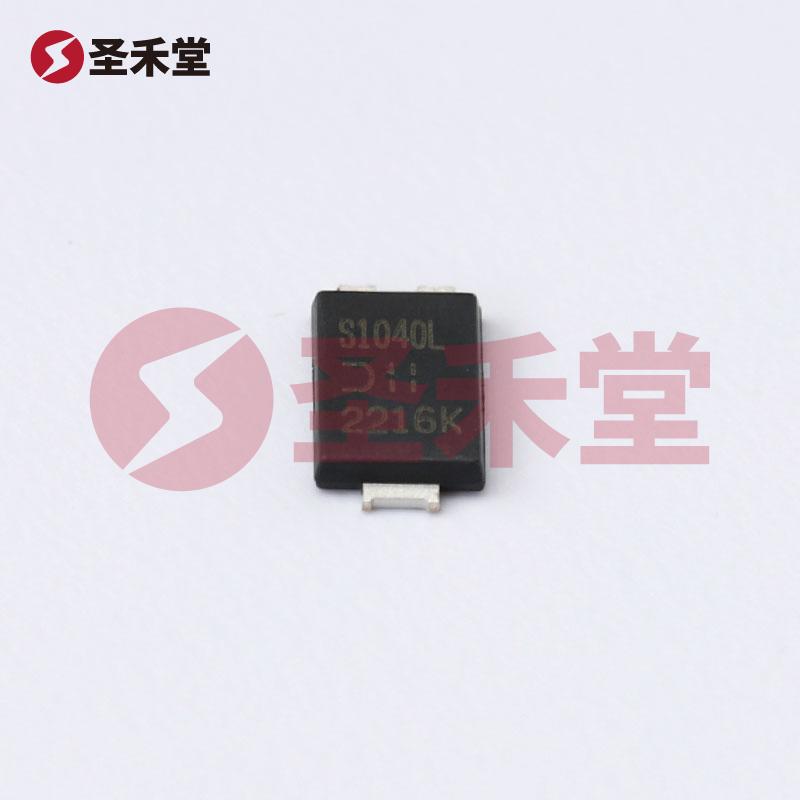

PDS1040L-13采用PowerDI™ 5封装，这是一种表面贴装型封装，适合自动化生产线的高速贴片贴装。其紧凑的设计使其在有限的PCB空间中占用更小的面积，为高密度电路板设计提供了方便。PowerDI™ 5的独特结构还增强了散热效果，有助于提高器件的长期稳定性。

四、工作温度范围

该二极管的工作温度范围为-65°C至150°C，使其能够在极端环境下可靠运行，适用于航空航天、汽车和工业应用等严苛条件。广泛的温度适应性确保了器件在不同应用场景下的长寿命及稳定性。

五、应用领域

PDS1040L-13的优良特性使其成为多种应用的首选：

• 电源转换器：能有效用于AC/DC和DC/DC转换器中，提升能效和降低开关损失。
• 电动机驱动器：适合用于电动机驱动电路，满足逐步控制或调速的需要。
• 逆变器：在逆变器电路中作为整流器使用，提高转换效率。
• LED驱动电路：作为整流器使用于LED驱动中，保障稳定供电。
• 快充电路：在快速充电应用中，可以高效整流并减少能量损耗。

六、总结

综上所述，PDS1040L-13是一款集高性能、高效率和宽应用范围于一身的肖特基二极管。其独特的设计和出色的电气特性使其在当今快速发展的电子行业中占据了重要地位。无论是在消费者电子、工业自动化、还是在汽车和能源领域，PDS1040L-13都展现出了极大的应用潜力，为设计工程师提供了卓越的解决方案。
