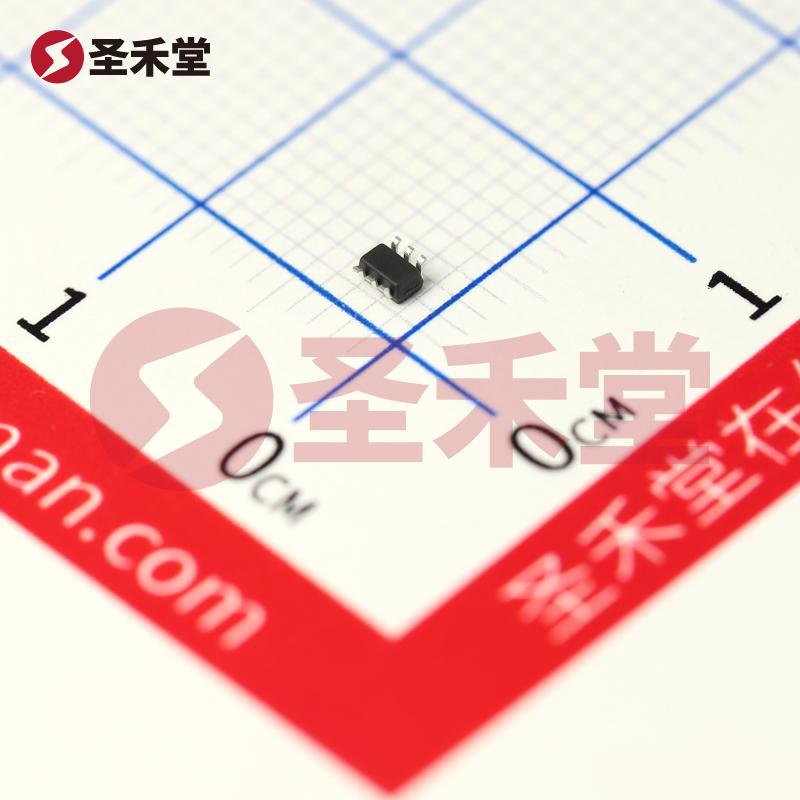

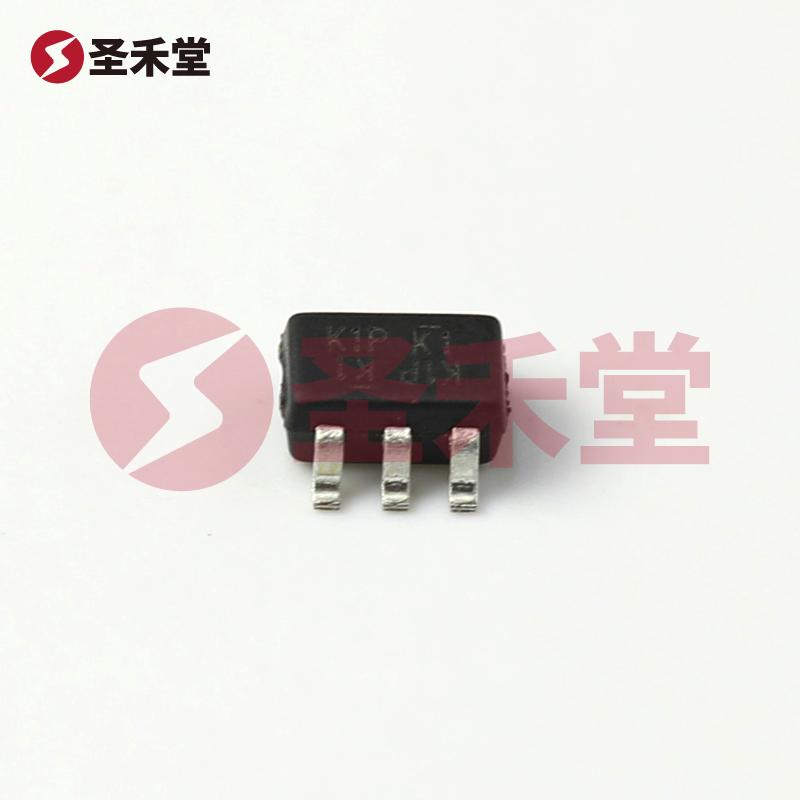

MMDT2222A-7-F
MMDT2222A-7-F参数
| 额定功率 | 200mW | 集射极击穿电压Vce | 40V |
| 集电极电流Ic | 600mA | 晶体管类型 | 2 NPN(双) |
| 电流 - 集电极 (Ic)（最大值） | 600mA | 电压 - 集射极击穿（最大值） | 40V |
| 不同 Ib、Ic 时 Vce 饱和压降（最大值） | 1V @ 50mA，500mA | 电流 - 集电极截止（最大值） | 10nA（ICBO） |
| 不同 Ic、Vce 时 DC 电流增益 (hFE)（最小值） | 100 @ 150mA，10V | 功率 - 最大值 | 200mW |
| 频率 - 跃迁 | 300MHz | 工作温度 | -55°C ~ 150°C（TJ） |
| 安装类型 | 表面贴装型 | 封装/外壳 | 6-TSSOP，SC-88，SOT-363 |
| 供应商器件封装 | SOT-363 |
MMDT2222A-7-F手册
MMDT2222A-7-F概述
MMDT2222A-7-F 产品概述
产品概述
MMDT2222A-7-F 是一款高性能的双三极管，属于 NPN型晶体管，作为模拟和数字电路中关键的开关和放大元件，广泛应用于各类电子设备。该元器件的设计考虑了多种应用场景，具有出色的电性能和热稳定性，适合用于需要高频率和小功率的电路中。其集射极击穿电压可高达 40V，集电极电流最大值为 600mA，使其非常适合于低功率的信号放大、开关控制、功率管理等领域。
主要特性
额定功率与电流： MMDT2222A-7-F 的额定功率为 200 mW，集电极电流最大值达到 600 mA。这一特性使得该晶体管在中小功率应用中表现优异，能够处理各种实时信号，且保持稳定性。
高击穿电压： 该晶体管的集射极击穿电压 (Vce) 高达 40V，适合处理较高电压的应用，对设计师来说，提供了更大的设计灵活性，能够扩大其应用范围。
饱和压降与电流增益： MMDT2222A-7-F 在不同的集电极电流 (Ic) 和基极电流 (Ib) 条件下，具有最大 1V 的饱和压降，特别是在 50mA 和 500mA 的测量下，确保了在开关状态下的高效性。此外，其直流电流增益 (hFE) 最小值为 100 @ 150mA，10V，这保证了其在放大器应用中，也能提供良好的增益特性。
低截止电流： 该晶体管在集电极截止状态时，最大集电极电流为 10nA（ICBO），显示出极低的漏电流，能有效提升电路的整体效率，尤其在等待状态下运行时，降低能耗。
高频率性能： MMDT2222A-7-F 的跃迁频率为 300MHz，使其在 RF 应用及高速开关电路中表现出色，是高频信号处理中的理想选择。
宽工作温度范围： 此款晶体管的工作温度范围为 -55°C 到 150°C，极大的温度适应能力使其可以在严苛的环境中运行，适合放置于汽车、工业控制及其他高温应用中。
表面贴装型设计： 该产品的封装为 SOT-363，适合于表面贴装技术 (SMT)，使其能够在小型化设计中轻松集成，降低整体电路板的面面积和重量。
应用场景
MMDT2222A-7-F 广泛应用于以下场景：
- 信号放大：在音频放大器、视频放大器以及其他需要信号放大的领域，提供高增益和稳定的信号。
- 开关电路：广泛应用于各种数字电路的开关控制中，尤其在高频（如 RF）应用中表现优异。
- 功率管理：可用于开关电源和 DC-DC 转换器中，实现高效的电源转换和管理。
- 通信设备：在无线通信、蓝牙设备等高频电路中的应用也非常普遍。
总结
