LMV324IDT

LMV324IDT 产品概述

概述

LMV324IDT是一款由意法半导体（STMicroelectronics）生产的高性能四路运算放大器，专为需要较低电源电压和低功耗应用而设计。其具有丰富的功能和广泛的应用场景，使其成为电子设计中的一款理想选择，尤其适合传感器接口、信号调理和音频放大等低电压工作环境。

主要特性

• 增益带宽积（GBP）: 1.3MHz
• 放大器组数: 4
• 输出类型: Rail-to-Rail（满摆幅输出）
• 压摆率（SR）: 0.45 V/μs
• 工作温度范围: -40°C ~ 125°C
• 电源电压: 2.7V ~ 6V
• 输入偏置电流: 16nA
• 输入电压补偿: 100μV
• 供电电流: 162μA
• 每通道输出电流: 48mA
• 封装类型: 14-SOIC（0.154" 或 3.90mm宽）

电气特性

LMV324IDT具备强大的电气性能，增益带宽积为1.3MHz，提供充足的频率响应，能够满足大多数通用应用需求。压摆率为0.45 V/μs，虽然不算极高，但足以应对多数低速信号的处理需求。其低输入偏置电流（16nA）和低输入失调电压（100μV）确保了在高精度应用场合的良好表现。

此外，这款运算放大器支持Rail-to-Rail输出，用户可以在整个电源电压范围内获得接近电源电压的输出。这一特性使得LMV324IDT特别适合用于低电压和便携式设备的设计。

应用场景

由于LMV324IDT具备低功耗和宽工作温度范围，它在实际应用中非常灵活，可被广泛用于：

• 传感器信号处理: 适合与温度传感器、压力传感器等各种传感器的接口，提供精确的信号放大和条件处理。
• 音频应用: 可用于音频信号的放大，与音频设备集成实现高质量的音频放大。
• 数据采集系统: 在数据采集系统中，LMV324IDT可以被用作信号条件器，以提高传感器输出的质量和可用性。
• 低功耗便携设备: 设计在电池供电设备中，高效低功耗特性能够延长设备的使用寿命。

封装与安装

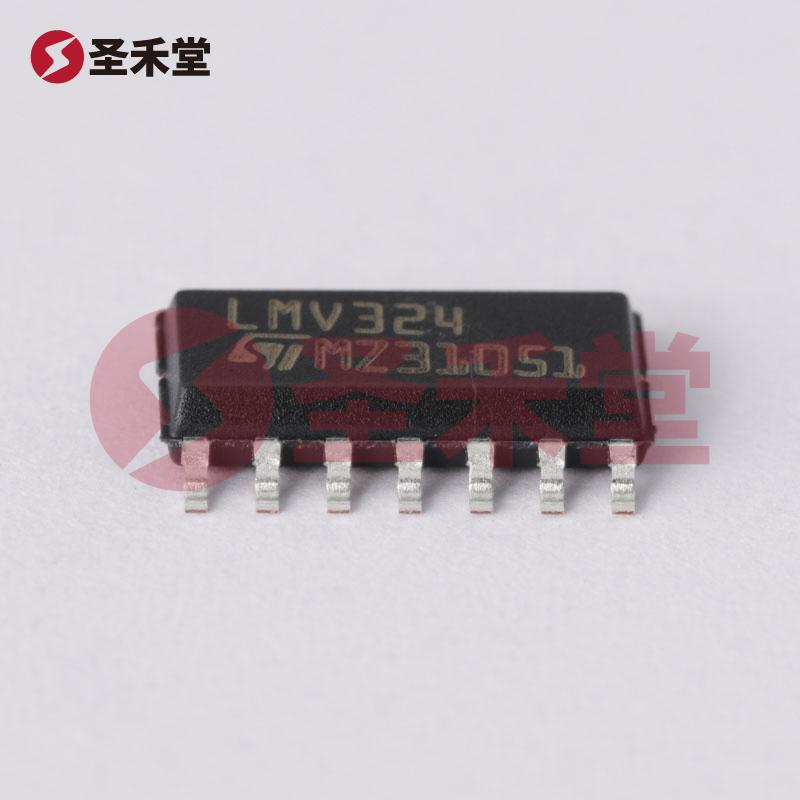

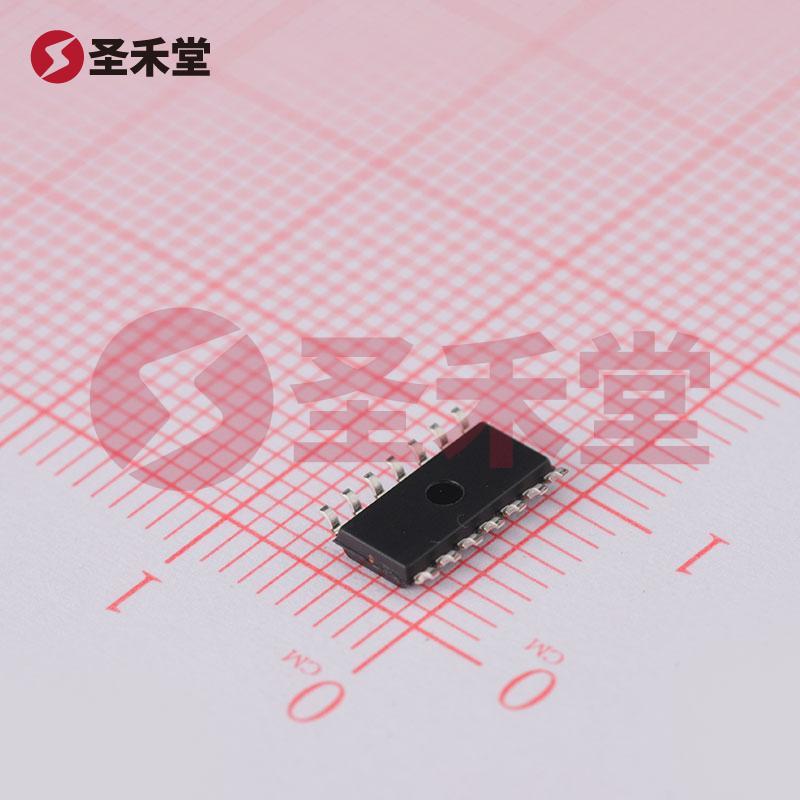

LMV324IDT采用了14-SOIC封装，适用于表面贴装技术（SMT），这种小型封装降低了电路板的占用空间，同时便于自动化生产。其宽广的工作温度范围（-40°C ~ 125°C）使其适用于各种严苛环境下的应用，确保其在温度变化大的场合也能保持稳定的性能。

结论

LMV324IDT是一款极具价值的通用运算放大器，兼具高性能、低功耗和广泛的应用适应性。无论是在工业控制、汽车电子、医疗设备，还是消费电子领域，LMV324IDT均能发挥出色的性能，帮助工程师简化设计并提高系统效率。通过合理的电源管理与电路布局，LMV324IDT可以为现代电子产品提供满足多种应用需求的解决方案。
