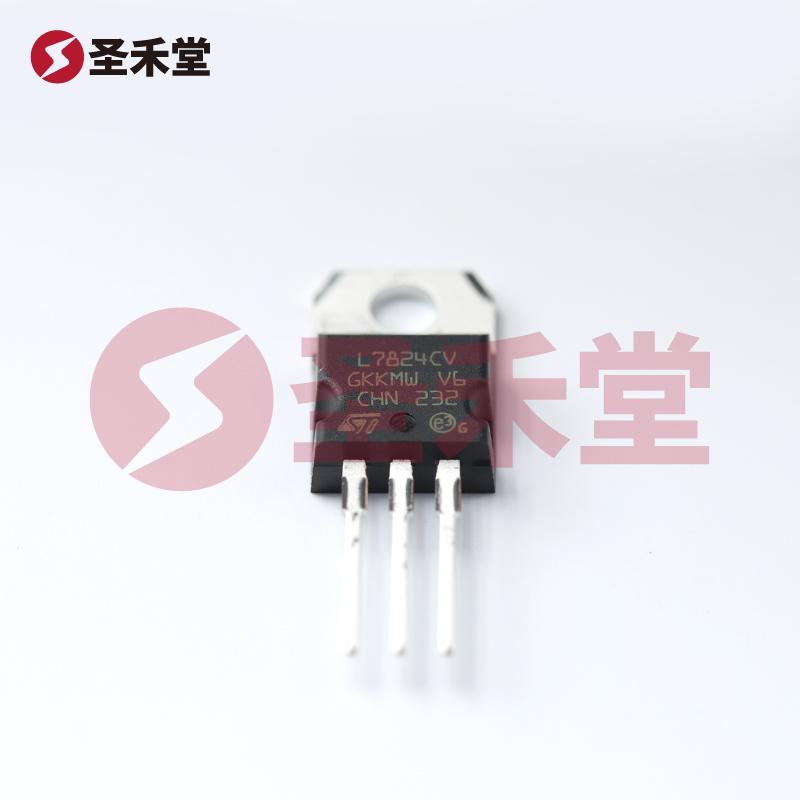

L7824CV-DG

L7824CV-DG 产品概述

1. 产品简介

L7824CV-DG是意法半导体（STMicroelectronics）出品的一款高性能线性稳压器（LDO），专门设计用于提供固定输出电压的稳压需求。其最大输入电压可达40V，同时能够输出稳定的24V电压，并具备1.5A的输出电流能力，适用于各种电源管理和信号调节的场景。该产品采用了TO-220封装形式，适合通孔安装，便于集成于不同电子设备中。

2. 主要特性

• 输出配置与类型：L7824CV-DG提供固定的正输出电压，适合对电源电压要求较为严格的应用，此类应用通常在消费电子、自动化设备和工业控制等领域中极为常见。
• 输入电压范围：该稳压器的最大输入电压为40V，确保在多种电源环境下的兼容性，能够满足高压电源的设计需求。
• 输出电压：固定的输出电压定为24V，能够为多种下游设备和电路提供所需的工作电压，尤其适用于工作电压要求在24V左右的消费电子产品或工业设备。
• 输出电流能力：L7824CV-DG支持最高1.5A的输出电流，能够驱动多个负载，同时也能满足大部分小型电机和数字电路的电流需求。
• 电压降（Dropout Voltage）：在标称输出电流1A时，最大输入输出电压降不超过2V，确保在负载变化情况下仍能保持稳定的工作状态。
• 静态电流：其静态电流为8mA，能够有效降低功耗，提升整体系统的能效。
• 电源抑制比（PSRR）：良好的PSRR值为50dB（在120Hz下）表明该器件在输入电源变化情况下仍能保持优异的输出稳定性，对于对电源噪声敏感的应用尤为重要。
• 保护功能：综合了超温和短路保护机制，增强了电路的安全性与可靠性，确保在异常情况下能够及时保护器件及后端电路。
• 工作温度范围：适合在0°C至125°C的工作环境中，对温度变化具有良好的耐受能力。

3. 应用场景

L7824CV-DG的特性使其广泛应用于多个领域，包括但不限于：

• 消费电子：如音响、电视、电脑等设备的电源模块，为其内部电路提供稳定的电压。
• 工业控制：在工控设备中用于提供稳定的电源，确保传感器及执行器的正常运作。
• 汽车电子：适合用于车辆供电系统中的电源管理，通过稳定电压支持多种车载电子设备。
• 通信设备：为无线电传输设备和接收器提供必要的电压支持，确保信号稳定传输。

4. 封装与安装

L7824CV-DG采用通孔安装的TO-220封装，便于在PCB板上的安装和焊接，适应于大批量生产的需求。在热管理方面，TO-220封装的设计能够有效散热，延长器件使用寿命。

5. 结论

L7824CV-DG凭借其强大的性能特点和多重保护机制，是一款高效且可靠的线性稳压器。其在电压、输出电流、功耗与温度耐受方面的优秀表现，使其成为设计师在电源管理电路中理想的选择。无论是在消费电子、工业自动化还是汽车电子领域，L7824CV-DG都能提供稳定、安全的电源解决方案，是高效电源系统设计不可或缺的关键器件。
