L7809CV-DG

L7809CV-DG 产品概述

一、产品简介

L7809CV-DG是一款高性能线性稳压器（LDO），由意法半导体（STMicroelectronics）制造。该器件为固定输出类型，提供稳定的9V输出电压，适用于多种电子应用场景。L7809CV-DG的输出电流能力为1.5A，极大地满足了对电流输出要求较高的电路需求，成为电源设计中广受欢迎的选择。

二、基本参数

L7809CV-DG具备以下核心参数特性：

• 输入电压范围：该稳压器能够承受最大输入电压为35V，这使其能够在多种电源配置下工作，具有较高的电压适应能力。
• 输出电压：固定输出电压为9V，使其能够为需要该电压的负载（例如传感器、微控制器和其他线性电路）提供稳定的电源。
• 电压降：在标准工作条件下（1A负载电流），最大电压降为2V，这对输出电压稳定性至关重要。
• 输出电流：该器件可提供最大1.5A的输出电流，适合驱动多种负载。
• 静态电流：在无负载条件下，静态电流为8mA，这一指标对于延长电池供电设备的使用时间非常有利。

三、工作温度与保护功能

L7809CV-DG的工作温度范围为0°C至125°C，使其能够在广泛的环境条件下稳定工作。此外，该稳压器还集成了多种保护功能，包括过温保护和短路保护。这些功能能够有效地防止设备在异常工作条件下受到损坏，提升了整体系统的可靠性和安全性。

四、封装与安装

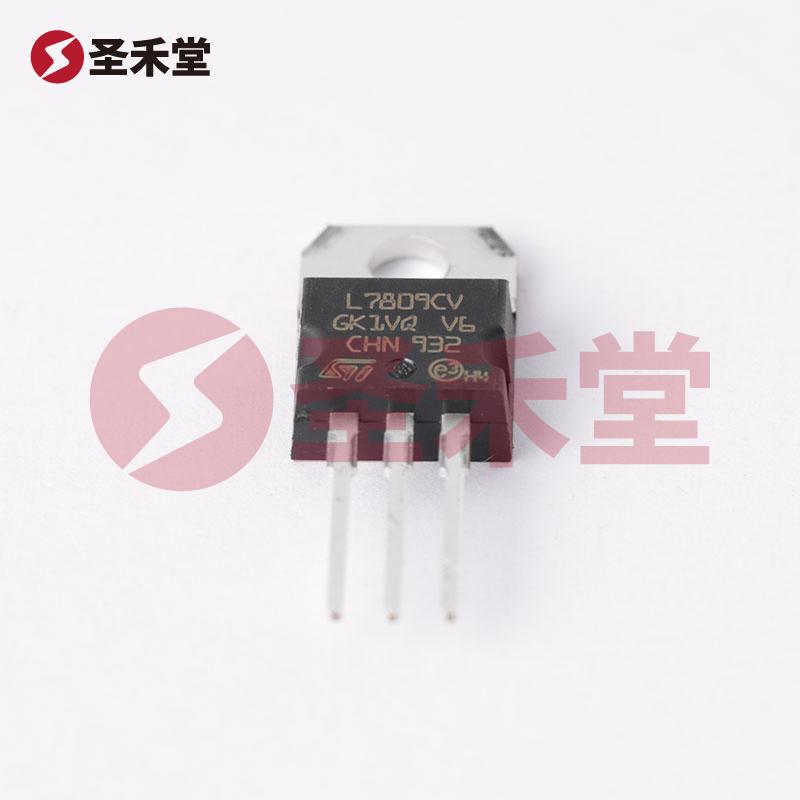

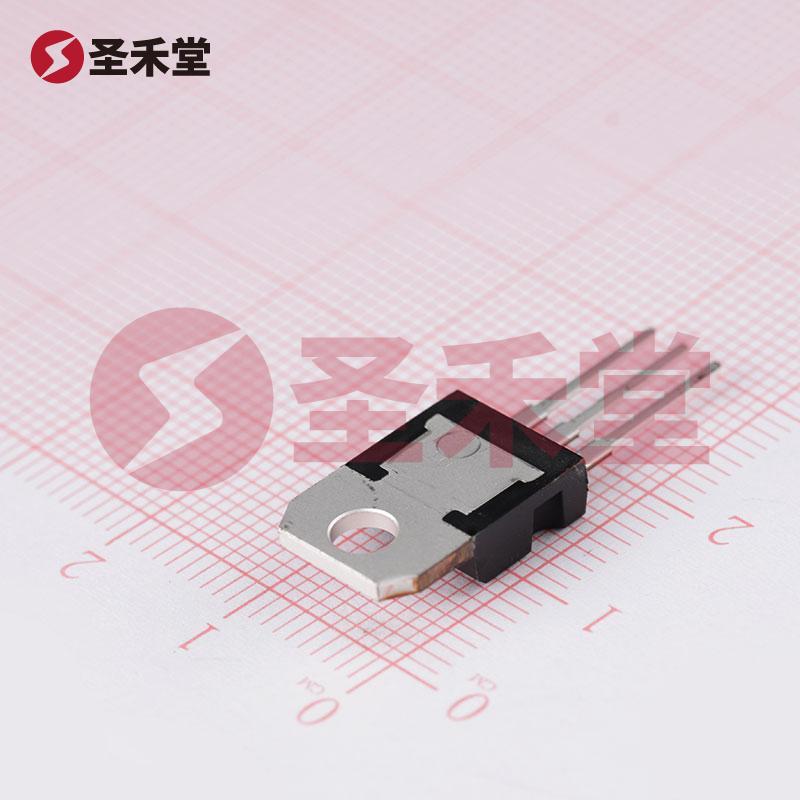

L7809CV-DG采用TO-220封装，这种封装形式的散热性能良好，适宜于中高功率应用。TO-220封装的引脚设计使得其在PCB上的通孔安装变得方便，为电路板设计和组装提供了灵活性。

五、应用领域

由于其稳定的输出电压、相对较高的电流输出能力及宽广的工作温度范围，L7809CV-DG适合应用于以下领域：

• 电源管理: 适用于各种电源转换和分配电路，尤其是在需要稳定9V电源的场合。
• 家用电器: 在家电设计中为控制电路和逻辑电路提供所需电压。
• 通信设备: 用于为通信设备和模块提供稳定电源，确保信号处理的稳定性。
• 工业设备: 在工业控制系统中，为传感器、执行器等提供可靠的电源。

六、总结

L7809CV-DG作为一款可靠且高效的线性稳压器，以其出色的电性能和多样化的应用优势，成为现代电子产品设计中不可或缺的组件之一。无论是在小型电路应用还是在复杂的电源管理系统中，L7809CV-DG都能为设计者提供出色的解决方案。凭借STMicroelectronics的专业技术，客户可以信赖其稳定性与性能，并将其广泛应用于日常电子产品设计中。
