IRFL014TRPBF

IRFL014TRPBF 产品概述

IRFL014TRPBF是一款低导通电阻的N沟道MOSFET，广泛应用于各种电子电路中，特别在需要高效开关和高电流控制的场合。这款MOSFET提供了卓越的性能和可靠性，适合用于电源管理、马达驱动和高频开关应用等场景。

技术规格

IRFL014TRPBF采用表面贴装设计，具有良好的热散能力和较高的工作效率。它的导通电阻（R_ds(on)）在1.6A和10V条件下最大值为200毫欧，极大地降低了在高电流工作时的功耗。此外，这款器件在25°C时的连续漏极电流（I_d）为2.7A，能够满足大多数应用的电流要求。

该FET的可接受漏源电压（V_sdss）为60V，使其在各种瞬态电流和电压变化的环境中能够稳定工作。此外，IRFL014TRPBF的最大栅极驱动电压（V_gs）为±20V，这为驱动电路提供了更大的灵活性。

在输入特性方面，该MOSFET在25V下的最大输入电容（C_iss）为300pF，能够有效地管理开关速度和响应时间。同时，其栅极电荷（Q_g）在10V条件下最大值为11nC，这意味着其在驱动信号上可以实现快速转换，有利于高频开关应用。

工作温度与功耗

IRFL014TRPBF支持的工作温度范围极为广泛，从-55°C到150°C (T_J)，使其在极端环境条件下同样可以正常工作。该器件的功率耗散能力也很强，Ta条件下的最大功率耗散为2W，而Tc条件下可达到3.1W，能够满足对散热管理的严格要求。

封装与品牌

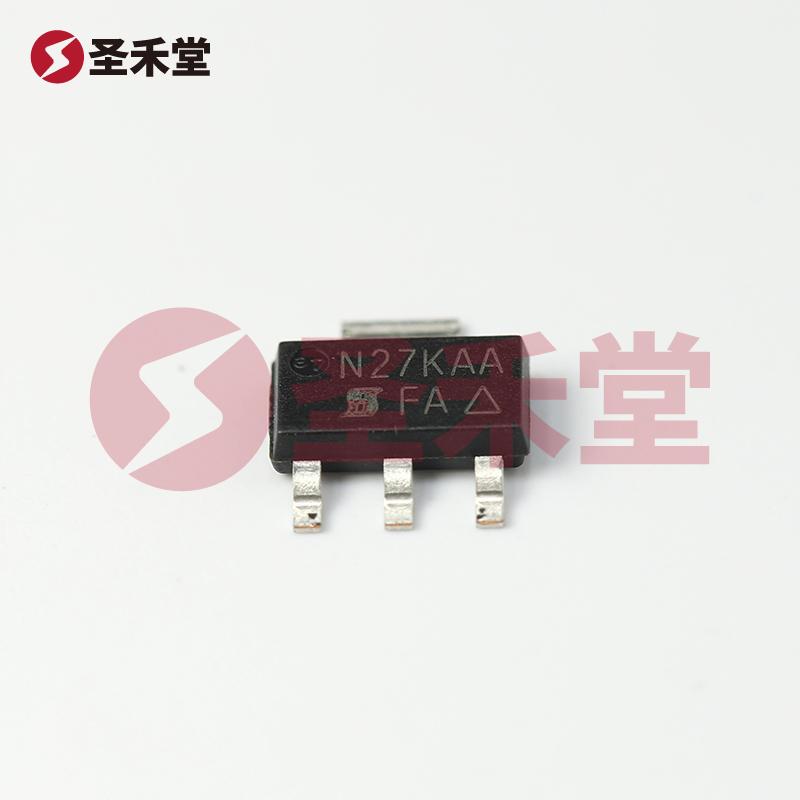

该MOSFET采用SOT-223封装，这是一种紧凑型设计，有助于减少PCB上的空间占用，提高电路的整体集成度。SOT-223如同其命名，因其接触面积和热散性能而被广泛使用于低功耗和高效的电源应用中。作为全球知名的半导体制造商，VISHAY（威世）为IRFL014TRPBF提供了可靠的质量保证和长期的产品支持，使其成为工程师和设计者的首选解决方案。

应用场景

IRFL014TRPBF广泛应用于通信、消费电子、工业控制及电动工具等多个领域。在电源管理方面，它可以作为开关电源中的开关器件，通过高效控制电流进行电源转换；在马达驱动方面，其强大的电流处理能力可以有效地驱动电动机；此外，在LED驱动和电池管理系统中，IRFL014TRPBF亦能发挥其独特优势，确保良好的性能和效率。

结论

作为一款高性能N沟道MOSFET，IRFL014TRPBF不仅具备低导通电阻和广泛的工作温度范围，还在功耗和电流处理能力方面表现出色。凭借VISHAY的品牌信誉和稳定的产品质量，IRFL014TRPBF无疑是现代电子应用中一个重要的元器件选择。对于设计者而言，选择这款MOSFET可以提高电路的整体性能，并满足更高的可靠性和效率需求。
